Цветное телевидение?.. Это почти просто!

Айсберг Евгений Давыдович

empty-line/>

Н. — Моя мать никогда не позволит поставить подобную аппаратуру в нашей маленькой гостиной… Поэтому я вынужден отказаться от своего проекта, хотя в нем, как это ты сам признаешь, есть полезные идеи. И раз одновременная передача всех трех основных цветов оказалась совершенно непрактичной, почему бы нам не воспользоваться принципом последовательной передачи, который выдвинут французом Константином Сенлеком и до сих пор является основой любого монохроматического телевидения? Что скажешь ты, Любознайкин, о системе, где последовательно передавались бы все три изображения: красное, зеленое и синее при условии достаточна быстрого чередования, чтобы восприятия складывались в нашем мозгу и создавали впечатление изображения

во всех его природных цветах.

Л. — То, что ты предлагаешь, не только возможно, но уже было осуществлено на практике. Даже больше: предлагаемый тобой метод был разработан американской радиовещательной компанией CBS (Columbia Broadcasting System) и официально принят в 1950 г. Федеральной комиссией связи FCC (Federal Communications Commission), которая в Соединенных Штатах ведает всеми областями электросвязи.

Н. — Как видишь, мои идеи имеют ценность! Но как практически они были реализованы?

Л. — Последовательно передавали полукадры четных и нечетных строк всех трех цветов. Например, в следующем порядке:

1) нечетные строки красного цвета;

2) четные строки зеленого цвета;

3) нечетные строки синего цвета;

4) четные строки красного цвета;

5) нечетные строки зеленого цвета;

6) четные строки синего цвета

… и так далее…

Для этой цеди перед единственным объективом телевизионной камеры вращается прозрачный диск, разделенный на шесть секторов-фильтров R — G — В — R — G — В. Диск можно заменить шестигранной полой призмой, вращающейся вокруг кинескопа. Главное в том, чтобы свет последовательно проходил через светофильтры трех основных цветов.

Н. — А какова частота чередования полукадров?

Л. — В Европе мы передаем в секунду 25 полных кадров или 50 полукадров. Следовательно, при сохранении такой частоты каждый оборот диска соответствует 6 полукадрам, значит, мы должны вращать диск со скоростью 50:6, или немногим более 8 оборотов в секунду.

Слишком много недостатков!

Н. — Это немало для нашего диска, который должен быть внушительных размеров, ибо сектор, занимающий 1/6 круга, должен полностью закрывать экран кинескопа. Поэтому, как я догадываюсь, перед экраном приемника подобный же диск вращается синхронно с диском на передающей камере. Впрочем, ты писал мне об этом в своем письме (рис. 26).

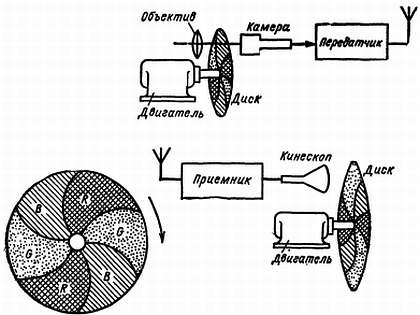

Рис. 26. Принцип системы с поочередным сложением цветных полукадров, в которой в передающей части перед камерой, а в приемной части перед кинескопом установлены вращающиеся диски с фильтрами.

Л. — Да, дорогой друг, вращающийся с подобной скоростью большой диск развивает центробежную силу, пренебрегать которой нельзя. Вторжение механики в царство радиоэлектроники при всех обстоятельствах само по себе неприятно. Но и без этого система отличается большими недостатками.

Пойми, что полное изображение создается из четных и нечетных строк всех трех основных цветов за один полный оборот диска, или за 6/50 сек, т. е. примерно за 1/8 сек, что несколько превышает длительность сохранения зрительного ощущения. А это означает, что у нас больше не будет впечатления

непрерывности и изображение начнет мелькать.

Н. — Да, это очень существенно!

Л. — И это еще не все. За изображением движущихся людей или предметов на экране будет следовать цветная бахрома. Понять причину этой неприятности несложно. Предположим, что за 1/8 сек изображение предмета на экране переместилось на 1 см. За это время оно поочередно было красным, зеленым, синим и еще раз красным, зеленым и синим, но при этом не произошло точного наложения этих одноцветных изображений одно на другое, иначе говоря, контуры этих одноцветных изображений появились на экране смещенными относительно друг друга.

Н. — Я предполагаю, что такое же явление должно возникнуть, если телезритель сделает годовой резкое движение в сторону: вследствие некоторого расстояния, отделяющего фильтр от экрана, возникает определенный параллакс, который тоже должен проявляться в виде цветной каймы на изображении.

Л. — Ты не ошибаешься, Незнайкин. А что ты думаешь об этой так называемой системе «последовательной передачи полукадров» с точки зрения пресловутого «загромождения эфира»?

Н. — Положительно ничего хорошего, но также и ничего плохого, так как в этом случае мы занимаем канал такой же ширины как в обычном черно-белом телевидении. И, несомненно, именно по этой причине данная система получила благословение американской Федеральной комиссии связи.

Л. — Но не надолго, так как уже через год, в 1951 г., FCC изменила свое мнение и приняла в качестве стандарта для цветного телевидения систему, предложенную Национальным комитетом по телевидению — NTSC (National Television System Committee). Но существуют и другие системы, я лишь назову проекты других систем, и, в частности, созданные исследователями американской фирмы RCA (Radio Corporation of America), которые основаны не на чередовании полукадров трех основных цветов, а на чередовании строк и даже на чередовании точек. Но все эти системы обладают одним главным и общим для них недостатком — они несовместимы!

Н. — Но это ужасно!.. По крайней мере мне так кажется, ибо я совсем не представляю, о какого рода несовместимости идет речь.

Условия двойной совместимости

Л. — Здесь мы с благодарностью должны упомянуть имя французского инженера Жоржа Валенси, крупного специалиста по электросвязи и, несомненно, одного из выдающихся пионеров телевидения, который еще до второй мировой войны четко сформулировал условия двойной совместимости, которым должна удовлетворять любая рациональная система цветного телевидения. Абсолютно справедливо Валенси предположил, что как цветная фотография и цветное кино не уничтожили «черно-белых» фотографий и кино, так и цветное телевидение не приведет к исчезновению черно-белого телевидения. Между этими двумя видами телевидения должен установиться статут «мирного сосуществования».

Действительно, в каждой стране к началу цветных передач миллионы семей уже имеют черно-белые телевизоры. Поэтому, чтобы никого не обидеть, Валенси выдвинул два следующих основных требования:

1. Передаваемые в цвете программы должны также исправно приниматься черно-белыми телевизорами, на экранах которых они, разумеется, появятся только в одном цвете (или, как обычно говорят, в черно-белом варианте).

2. Передаваемые в эфир черно-белые программы должны также приниматься цветными телевизорами, на которых они, естественно, будут одноцветными.
