В приемнике инверсия оси I приведет вектор в симметричное по отношению к оси Q положение (рис. 61, в). Этот сигнал складывается (рис. 61, г) с сигналом предыдущей строки, который в течение 64 мксек хранился в линии задержки.

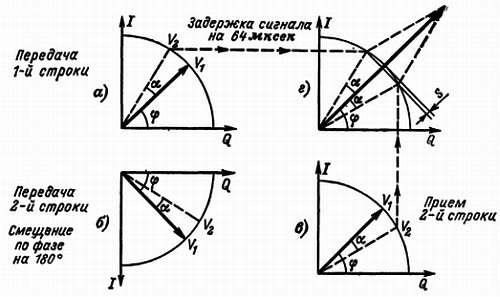

Рис. 61. Если при передаче первой строки (а) вектор V₁ из-за фазового искажения

смещается на угол α и занимает положение V₂, то такое же явление происходит и при передаче второй строки (б), у которой ось направлена в противоположную сторону. В декодирующем устройстве приемника сигнал второй строки еще раз проходит через фазоинвертор (в) и складывается с сигналом первой строки (г).

Что дает это сложение? Фазовые ошибки обоих векторов оказываются равными по величине, но имеют противоположные знаки. В этих условиях они взаимно уничтожаются.

В этом заключается наибольшее преимущество системы PAL по сравнению с системой NTSC. Эта система позволяет правильно воспроизводить в приемнике цветовой тон передаваемого изображения.

А насыщенность? Мы можем сказать, что вследствие фазового искажения насыщенность претерпевает небольшое изменение. В самом деле, как показано на рис. 61, г, результирующий вектор вместо того, чтобы быть равным удвоенному V₁, оказывается немного короче, так как он образует диагональ равностороннего параллелограмма. Однако при допустимых значениях фазового сдвига а получающиеся различия в насыщенности S практически незаметны для глаза.

Для детектирования необходимо, как и в системе NTSC, восстановить поднесущую. Демодулирование сигнала производится синхронно, а постоянная полярность сигнала I достигается за счет использования электронного инвертора, синхронизированного чередующимися сигналами синхронизации.

б) Упрощенная система PAL

В данном случае (рис. 62) используется декодирующее устройство системы NTSC, к которому добавляется инвертор полярности детектированного сигнала I; инвертор синхронизирован чередующимися сигналами синхронизации. Попутно отметим, что стандартная система PAL, которая первоначально в литературе фигурировала под названием PAL — DL (Delay — Line — линия задержки), теперь часто неправильно называется PAL — люкс (PAL de luxe).

Рис. 62. Принципиальная блок-схема декодирующего устройства упрощенной системы PAL.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ PAL

а) Дифференциальное усиление

В связи с тем, что амплитудная модуляция поднесущей производится так же, как в системе NTSC, характеристики системы PAL с точки зрения амплитудных искажений точно такие же, как и у системы NTSC.

б) Дифференциальная фаза

1. Стандартная система PAL. Как мы видели при рассмотрении принципа системы PAL, фазовое искажение а аннулируется самой природой системы при условии, что его величина для двух соседних строк не изменяется. За исключением случаев технических неполадок, эта величина в передающей цепи остается неизменной или изменяется медленно. Поэтому

можно утверждать, что система PAL, как правило, позволяет верно воспроизводить цветовые тона изображения.

2. Упрощенная система PAL (в настоящее время используется редко, так как цена ультразвуковой линии задержки значительно упала. Прим. ред.).

Вызываемое сдвигом фазы искажение цветов проявляется во вращении графика цветности в противоположные стороны у двух соседних строк вследствие периодического изменения полярности сигнала I. При небольших искажениях глаз способен интегрировать эти чередующиеся и симметричные ошибки цветопередачи; но при значительных искажениях, когда в системе NTSC наблюдается нарушение цвета, в системе PAL можно заметить горизонтальные полосы разных цветов, перемещающиеся снизу вверх; причина этого явления заключается в использовании чересстрочной развертки (эффект жалюзи).

в) Магнитная запись

Начиная с этого момента мы будем рассматривать только стандартное декодирование, ибо упрощенная система PAL дает результаты такие же или даже хуже, чем система NTSC.

В тех же условиях, в которых мы рассматривали характеристики системы NTSC, т. е. в случае использования синхронизированного по частоте строк видеомагнитофона, фазовые искажения, вызываемые неравномерной скоростью воспроизведения, дадут такой же результат, как и при дифференциальной фазе; в самом деле, мы не сформулировали иной гипотезы, кроме той, которая утверждает, что фазовое искажение для двух соседних строк одинаково. А в этих условиях вызываемые дифференциальной фазой искажения взаимно нейтрализуются.

Коммутация сигнала с одной головки на следующую может вызвать искажения насыщенности и цветового тона, но так как в декодирующем устройстве для восстановления поднесущей используется не кварц, а управляемый контур, то они незначительны.

Однако муаровые полосы, порождаемые исключительно большими размахами амплитуды поднесущей, существуют в системе PAL точно так же, как в системе NTSC.

Для записи цветного телевизионного сигнала по системе PAL обычно используются видеомагнитофоны с высокочастотным стандартом и вспомогательными устройствами типа «Колортек». Это дает хорошие результаты.

г) Ограничение полосы

Тот факт, что для одной строки из двух передается сигнал I, а для другой из этой пары строк сигнал — I (симметричный относительно начала координат), делает также симметричными и боковые полосы I. Верхняя и нижняя полосы воздействуют одна на другую. Квадратурное искажение β, увеличивающее угол между осями I и Q до величины 90°+ β, на следующей строке превращается в сумму и разность обеих поднесущих, благодаря чему искажение β уничтожается. Следовательно, в стандартной системе PAL при срезе полосы не происходит взаимных помех между двумя сигналами цветности; можно заметить лишь некоторое снижение насыщенности при частично подавленной полосе, т. е. снижение хроматической четкости передаваемого цветного изображения.

д) Повторные сигналы

Известное для системы NTSC явление повторного сигнала в системе PAL отсутствует — причина та же, что и в изложенном случае; замена кварца в декодирующем устройстве управляемым резонатором.

е) Особенности системы PAL

Таким образом, стандартная система PAL существенно лучше системы NTSC по таким показателям, как искажения, связанные с распространением или передачей сигналов.
