Цветное телевидение?.. Это почти просто!
Шрифт:
По схеме видно, что это довольно сложное устройство.
Н. — Какие функции оно выполняет, я уже понял. Можешь ли ты теперь объяснить мне, как оно работает?
Л. — Такая проблема, как схемное решение той или иной функции, относится к обшей радиотехнике. Если ты согласен, мы подробно и последовательно проанализируем схему декодирующего устройства. В самом общем виде оно состоит из двух частей: блока яркости и блока цветности.
Н. — Это вполне понятно, и мы можем не рассматривать блок яркости, так как это самый обычный видеоусилитель.
Л. — Ты ошибаешься, мой дорогой друг; блок яркости не совсем
Н. — Прости, но эту задержку вносит кодирующее устройство при передаче, а не декодирующее устройство телевизора.
Л. — Ты не ошибаешься: кодирующее устройство тоже имеет линию задержки в канале яркости. И на выходе этого кодирующего устройства информация о яркости и цветности находится в фазе. Однако это не освобождает от необходимости иметь линию задержки лишь для яркостного сигнала и в декодирующем устройстве телевизионного приемника.
Н. — А нельзя ли поставить в кодирующее устройство линию задержки вдвое большей длительности, чтобы сэкономить линию задержки в телевизоре?
Л. — Эта идея столь очевидна, мой дорогой друг, что об этом подумали задолго до тебя.
Н. — И, как обычно, опыт показал, что это абсолютно идиотская идея.
Л. — Не сердись, Незнайкии. Я могу сказать тебе, что этой идеей занимались выдающиеся технические специалисты.
Н. — Ну ладно, начинай громить мою идею.
Л. — Этот метод был бы вполне пригодным, если бы поднесущая не была модулирована по амплитуде. Хроматический переход часто (почти всегда) сопровождается яркостным переходом. Если ты задержишь на 0,7 мксек яркостный сигнал, в цветном телевизоре все пойдет нормально, но нельзя забывать о несчастном владельце черно-белого телевизора Что он увидит?
Н. — Понимаю. При приеме на черно-белый телевизор яркостный сигнал приходит одновременно с сигналом цветности (потому что в таком телевизоре нет декодирующего устройства). И «предварительно задержанная» при кодировании информация о яркости сместится вправо по экрану со ной 40 см по горизонтали примерно на 0,7 мксек/64 мксек·40 см, или примерно на 4 мм.
Л. — Если бы поднесущая не была модулирована по амплитуде, то это не имело бы никакого значения. Но комбинация предыскажения видеосигнала с воздействием фильтра с колоколообразной характеристикой порождает амплитудную модуляцию, и зритель ясно увидит на черно-белом экране два контура, смещенных на 4 мм один относительно другого.
Н. — Примерно как повторный отраженный сигнал.
Л. — Вернее, картина получится прямо обратной случаю приема отраженного сигнала, так как основной сигнал (яркостный) находится справа от побочного изображения, создаваемого цветовой поднесущей. Но усилитель яркостного сигнала должен выполнять еще одну задачу. Он должен поглощать поднесущую, так как ее присутствие вносит искажения в цветное изображение.
Н. — Профессор Радиоль упомянул об этом, но я плохо понял. В самом деле, он сказал, что система совместима, т. е. поднесущая мало заметна на экране телевизора.
Л. — Это справедливо
Н. — Значит, усилитель сигнала яркости представляет собой видеоусилитель, в который дополнительно включили линию задержки на 0,7 мксек и заграждающий фильтр, служащий «западней» для поднесущей.
Л. — Почти так. Посмотрим схему на рис. 69.

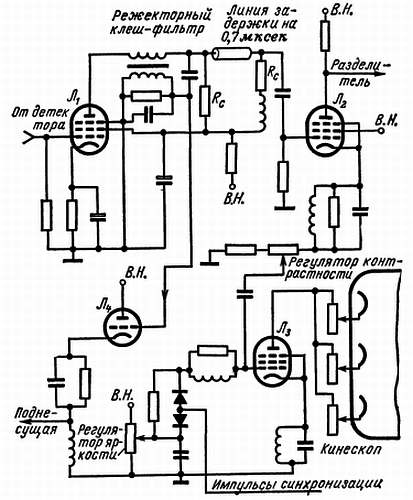

Рис. 69. Усилитель яркостного сигнала.
После детектирования сложный сигнал предварительно усиливается пентодом Л1. Снятый с анода сигнал направляется на линию задержки и на колебательный контур, настроенный на среднюю частоту поднесущей, этот контур выделяет поднесущую и при этом выполняет известную функцию клеш-фильтра. Попутно я хочу обратить твое внимание на то, что нечувствительность системы SECAM к дифференциальным амплитудным искажениям позволяет выделить поднесущую при высоком уровне сигнала, т е. дает возможность сэкономить один каскад усиления. В системах с амплитудной модуляцией поднесущей выделять поднесущую из полного телевизионного сигнала нужно сразу же после детектирования.
Частотная характеристика линии задержки скорректирована небольшой катушкой индуктивности, и задержанный сигнал подается на сетку пентода Л2, который работает одновременно как усилитель (его анод соединен с разделителем) и как катодный повторитель: к катоду в качестве нагрузки подключены колебательный контур (который подавляет поднесущую) и потенциометр (который служит регулятором контрастности). Сигнал, амплитуду которого можно таким образом регулировать, подается на сетку пентода Л3; переменный резистор служит регулятором яркости и на нем производится восстановление постоянной составляющей. Селективная цепь, выполняющая роль отрицательной обратной связи в цепи катода, завершает освобождение сигнала от следов поднесущей; анод этой лампы соединен с тремя катодами кинескопа через потенциометры, которые служат для регулирования тока луча электронных пушек, что позволяет компенсировать различия свечения люминофоров.
Н. — А для чего нужен триод Л4?
Л. — Он выдает поднесущую (форма которой восстановлена клеш-фильтром) при постоянной амплитуде и при низком сопротивлении в блок цветности декодирующего устройства
Н. — Должно быть, этот блок дьявольски сложный…
Л. — Этот блок выполняет следующие функции: усиление и предварительное ограничение поднесущей, задержка сигнала на 64 мксек и поворот фазы (фазоинвертор с управляющим триггером), ограничение, частотное детектирование, коррекция предыскажений, матрицирование сигнала (G — Y), синхронизация и запирание канала цветности. Рассмотрим по очереди, как осуществляются эти функции.
