Цветное телевидение?.. Это почти просто!

Айсберг Евгений Давыдович

Л. — И пересчитывая схемы в соответствии с новыми напряжениями и сопротивлениями — это может быть первым этапом. Но использование транзисторов может повлиять и на саму конструкторскую мысль.

Н. — Каким образом?

Л. — Ну вот хотя бы сейчас твое замечание о четырех видеоусилителях оказывается полностью оправданным, так как обычные транзисторы для видеоканалов, легко пропускающие 6 Мгц, стоят ничуть не дороже транзисторов с полосой пропускания только на 1,5 Мгц. В этих условиях предпочтение следует отдать матрице на резисторах, формирующей первоначальные сигналы, и трем видеоусилителям (рис. 79).

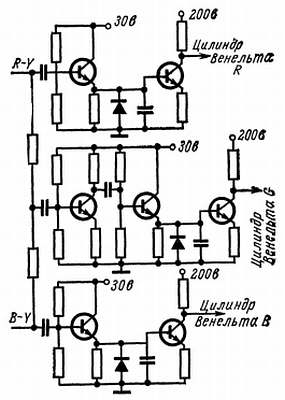

Рис. 79. Транзисторный

вариант схемы, изображенный на рис. 76.

Принимая во внимание возможный уход характеристик полупроводниковых приборов от изменения температуры, несомненно, желательно не передавать постоянную составляющую, а предусмотреть в последнем каскаде устройство для ее восстановления. Но знай, что полная транзисторизация цветного телевизора в наши дни представляет собой довольно сложную проблему, по крайней мере для моделей с большим экраном.

Н. — Почему?

Л. — Прежде всего из-за блоков строчной развертки, которые требуют значительно большей мощности, чем в черно-белых телевизорах. Точно так же и значительный ток высокого напряжения требует регулирования, которое можно осуществить только с помощью мощной лампы.

Н. — Но зачем, черт побери, ты хочешь регулировать высокое напряжение?

Л. — Ты хорошо понял, что траектория электронных лучей в кинескопе должна быть очень стабильной, чтобы электроны по ошибке не попадали не на тот люминофор.

Н. — И если высокое напряжение изменяется в зависимости от тока катода (т. е. в зависимости от содержания изображения), есть риск возникновения искажений в чистоте изображения.

Л. — Вот именно!

Н. — Иначе говоря, с точки зрения техники используемых компонентов цветное телевидение все же является шагом назад.

Л. — И да и нет. Транзисторы день ото дня совершенствуются, а кроме того, все, что я тебе сказал, относится лишь к масочному кинескопу. Появление новых типов кинескопов позволит в ближайшее время полностью транзисторизировать цветной телевизор.

Н. — Ты, вероятно, имеешь в виду разработки, о которых говорил демонстратор в Международном музее электронно-лучевой трубки. Будем надеяться, что это совершится очень скоро, так как компромисс между такой передовой техникой, как цветное телевидение, и техникой электронных ламп, которые доказали свои возможности, но теперь пришли в упадок, меня очень смущает.

Глава 11

УСТАНОВКА И РЕГУЛИРОВКА ТЕЛЕВИЗОРА. СПЕЦИАЛЬНАЯ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА

Сложное устройство цветного телевизора вполне естественно требует специфической регулировки. В ходе беседы Любознайкин старается показать своему молодому другу, что, располагая соответствующим генератором сигналов и пользуясь в работе определенной системой, можно наладить телевизор примерно за 20 мин. Следовательно, в настоящей главе разговор пойдет о следующем:

_{Регулировка чистоты. Статическая сходимость. Динамическая сходимость. Цветовой тон фона. Испытательная таблица из цветных полос. Регулировка дискриминатора. Клеш-фильтр и коррекция предыскажений. Матрица. Прибор «Сервохром». Можно ли сказать, что это «почти просто»!}

Незнайкин

боится осложнений

Любознайкин. — Здравствуй, Незнайкин У тебя в квартире очень мило!

Незнайкин. — Добрый день, Любознайкин! Ты разве первый раз попал в мою пещеру?

Л. — Да, и я очень счастлив видеть, что после бесед о радио и телевидении ты принял нашу веру.

Н. — Мой дорогой друг, ты внушил мне страсть к радиотехнике, и я стал радиотехником в основном из-за удовольствия мастерить. Я продаю и ремонтирую радиоприемники и телевизоры, но по правде сказать, мне все реже приходится брать в руки паяльник, так. как современная аппаратура не так уж часто выходит из строя.

Л. — Технический прогресс, мой дорогой друг…

Н. — В результате этого часы моего досуга я посвящаю самообразованию. Но скажи, у меня складывается впечатление, что цветные телевизионные приемники неизмеримо сложнее классических телевизоров. И я боюсь, что скоро меня завалят работой, потому что, как мне кажется, придется производить множество сложных регулировок.

Л. — Не надо преувеличивать! Налаживание цветного телевизора, несомненно, требует большого количества более сложных операций, чем налаживание черно-белого телевизора, но совершенно нет необходимости быть крупным специалистом, чтобы справиться с этой задачей. Хорошо знающий свое дело радиотехник очень быстро освоит эту новую технику, тем более что существуют специальные испытательные таблицы для цветных телевизоров, а кроме того, как ты знаешь, цветной телевизор в основном состоит из черно-белого телевизора, в котором видеоблок и кинескоп заменили кое-чем новым.

Следовательно, все, что относится к антеннам, блокам переключения телевизионных каналов, УПЧ, детекторам и каналам звука, тебе уже достаточно знакомо. Наибольшие трудности тебе может доставить кинескоп и непосредственно связанные с ним узлы и схемы.

В поисках чистоты

Н. — Можешь ли ты, например, дать мне инструкции относительно регулировки чистоты?

Л. — Нет ничего проще. Тебе нужно обеспечить, чтобы исходящие из электронной пушки электроны попадали только на соответствующие им точки люминофора (для примера мы возьмем «красный» электронный луч, потому что искажения цветового тона этого цвета наиболее заметны для глаза). Следовательно, нам нужно отключить две другие электронные пушки. (На телевизорах, как правило, бывают предназначенные для этой цели выключатели. Мы можем достигнуть такого же результата другим путем, например, установив на управляющих электродах очень низкое напряжение). Чтобы хорошо наблюдать явление, на экране не должно быть изображения, т. е. подаваемый на телевизор сигнал должен содержать только сигналы синхронизации, что очень легко сделать с помощью твоего генератора тест-таблицы для черно-белого телевидения. Что ты тогда увидишь?

Н. — Ровным счетом ничего!

Л. — Хорошо! А если теперь ты установишь напряжение на управляющих электродах красной электронной пушки выше его нормального уровня?

Н. — Тогда экран станет равномерно красным.

Л. — Этого и нужно желать, так как в этом случае цвет будет исключительно чистым. Но если в одном углу ты заметишь желтое пятно, что это означает?
