Спектрограмма. Двухцветный и трехцветный способы воспроизведения цветных изображений. Роль отрицательных составляющих. Пространственное изображение. Треугольник Максвелла. Определение цветности. График цветности. Дополнительные цвета. Нулевая цветность. Изображение насыщенности и цветового тона.
Само по себе название колориметрия не точно отражает суть дела; задача колориметрии заключается не в измерении цвета, так как, если строго придерживаться смысла слов, цвет — неизмеряемая величина: можно подобрать два идентичных цвета, но нельзя сказать, что один цвет в два или три раза больше другого! Поэтому, правильнее было бы сказать «находить адрес», нежели измерять цвет.
Наш язык отличается превеликой
Для обозначения чистых или монохроматических цветов достаточно двух чисел: частота (или длина волны) и световая энергия (или световой поток, или освещенность). Иначе говоря, монохроматический цвет абсолютно точно определен, когда известны его амплитуда и место, занимаемое соответствующей ему линией в спектре.
Но обычно наблюдаемые цвета никогда не бывают монохроматическими. Они представляют собой смесь излучений с различными длинами волн; в этом случае для характеристики цвета необходимо дать частоту каждой спектральной линии; амплитуду каждой спектральной линии.
Часто в природе встречаются и цвета со сплошным спектром, т. е. со спектром, в котором нет отдельных спектральных линий и все части представлены с большей или меньшей энергией.
Для характеристики такого излучения с непрерывным спектром приходится прибегать к помощи графика, на абсциссе которого откладывается частота, а на ординате — амплитуда; такой график напоминает кривую полосы пропускания усилителя (рис. 14).

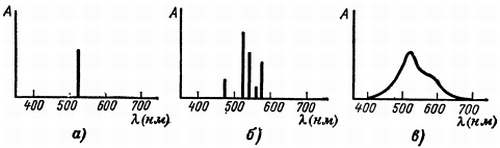

Рис. 14. Примеры световых спектров.
а — зеленый монохроматический свет;
б — немонохроматический зеленый свет (с отдельными спектральными линиями);
в — немонохроматический зеленый свет (непрерывный спектр излучения).
Графическое изображение спектрального распределения света называется спектрограммой; для получения такой характеристики пользуются спектрографом со стеклянной призмой, через которую пропускают исследуемый световой луч, а затем в различных участках шкалы частот замеряют, например, с помощью фотоэлемента интенсивность падающего света (рис. 15).

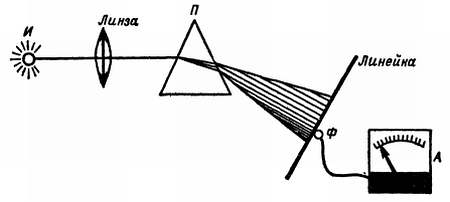

Рис. 15. Анализ света с помощью спектроскопа с призмой.
Свет от источника И фокусируется на экране, в плоскости которого установлена линейка с делениями, обозначающими длины волн. Между фокусирующей свет линзой и экраном помещена разлагающая свет призма П. Вдоль линейки перемещается фотоэлемент Ф, соединенный с измерительным прибором А; такое устройство позволяет снять спектрограмму для каждой точки спектра анализируемого света.
Чтобы синтезировать такой свет, нужно соответствующим образом дозировать мощность источников таких же, как и при анализе монохроматических цветов, и смешать эти исходные световые потоки (рис. 16).
Рис. 16. Дозирование
Если же придется иметь дело с действительно непрерывным спектром, то для синтеза такого света потребуется бесчисленное множество элементарных источников. Следовательно, мы должны прийти к выводу, что если анализ даже самого сложного света всегда возможен с помощью спектрографа, то синтез его спектра излучения исключительно сложен, вообще неосуществим.
Не существует метода, который позволил бы точно воспроизвести все существующие в природе цвета. Приходится довольствоваться приближенными решениями. Следовательно, любой метод воспроизведения цветов всегда имеет определенные пределы; есть цвета, которыми приходится жертвовать, но во всех случаях необходимо иметь возможность воспроизводить всю шкалу серых тонов от черного до белого.
Если анализировать подлежащий воспроизведению окрашенный световой поток только в нескольких точках спектра, которые называют основными, или первичными, цветами, то сами собой напрашиваются следующие выводы:
1. Смесь взятых в одинаковой пропорции всех первичных цветов должна приводить к бесконечности, т. е. давать нейтральный серый, белый или черный тон.
2. Чем больше количество, первичных цветов, тем большее количество цветовых оттенков воспроизводится в цветном изображении.
Количество первичных цветов, естественно, не может быть меньше двух (в противном случае нельзя будет получить серого тона). Если при анализе и воспроизведении ограничиться двумя основными цветами, то этот способ называется двухцветным. Интересные работы в этой области были проведены Лэндом (США) — создателем одноступенчатого способа получения фотографических изображений, получившего название «поляроид». В результате проведенных исследований было установлено, что двухцветный способ может дать «приятные» цвета (именно это слово употребил сам Лэнд). Однако верность воспроизведения цветов не может быть достаточной: если, например, в качестве одного из первичных цветов выбрать желто-зеленый (к которому человеческий глаз особенно чувствителен), то в качестве второго основного цвета необходимо взять дополнительный к первому цвету, чтобы иметь возможность получить нейтральный серый тон; таким дополнительным цветом к желто-зеленому является сине-фиолетовый. В этом случае невозможно получить достаточно чистый красный цвет. Разумеется, можно поискать другие пары первичных цветов, но во всех случаях придется идти на значительные жертвы.
Наиболее оправдавшееся на практике приближение — трехцветный способ воспроизведения цветных изображений. В этом случае используют первичные цвета, более или менее равномерно распределенные по спектру: красный — на низких частотах, зеленый — на средних частотах и синий — на высоких частотах, (рис. 17).

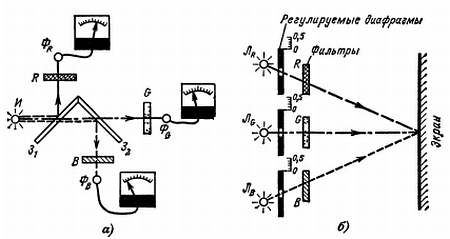

Рис. 17. Анализ и синтез света трехцветным способом.
а — анализируемый свет от источника И системой полупрозрачных зеркал З1 и 32 проецируется на фотоэлементы ФR, ФG и ФB, по пути к которым свет проходит соответственно через фильтры R, G и В. Токи фотоэлементов замеряются амперметрами;
