При ширине гаража от 3 м и более недостаточно жесткие стропила (кроме фронтонных) могут быть подкреплены затяжками (см. рис. 7.5), которые не только придают интерьеру гаража особый шарм, но и являются весьма функциональными. Эти затяжки изготавливают из досок толщиной 50 мм, идущих на каркас, и обшивочной доски (толщиной 25 мм). Размеры сооружения каждый застройщик выбирает индивидуально, поэтому они на рисунке не указаны. Посредством паза, имеющегося на верхнем конце, затяжки соединяются со стропилами, а нижние концы всех затяжек опираются на горизонтально пришитую к внешней стене дома доску.

Собранный каркас можно обшивать обрезными досками: боковую стенку – вертикально, а стропила – располагаемыми вдоль гаража. При обшивке

доски желательно сплачивать как можно сильнее. Доступные взору изнутри гаража поверхности всех досок (включая обшивочные) следует тщательно прострогать. Тогда обрешетка образует красивый потолок, а обшивка стенки является и внутренней отделкой, и основанием для наружного покрытия, например, кровельным железом. При этом длина досок выбирается такой, чтобы их нижние торцы не доходили до уровня грунта на 100 – 150 мм. Образовавшийся нижний зазор перекрывается металлической обшивкой. По обрешетке настилается кровля любым имеющимся в наличии материалом. Фронтоны обшиваются аналогично боковой стенке, при этом утилизируются остатки и досок, и кровельного железа. Поэтому фронтоны обшиваются в последнюю очередь.

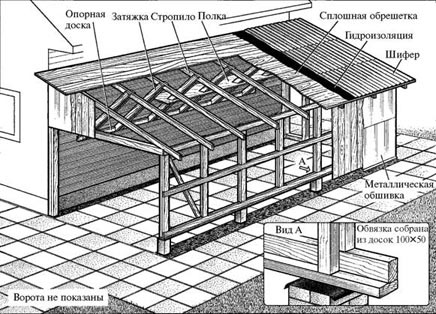

Рис. 7.5. Гараж-пристройка

Наружные ворота могут быть изготовлены традиционным способом, например сварными из уголка и листовой стали. В этом случае целесообразно металлические ворота смонтировать на деревянной конструкции гаража посредством дополнительного металлического уголка. При этом сочленяемые части петли закрепляются сваркой на дополнительном уголке и уголке воротной створки, а створка монтируется на каркасе в сборе с дополнительным уголком путем крепления последнего шурупами (порядка 60х5). В результате недостроенным оказывается лишь «дворовый» (обращенный во двор) фасад.

Именно здесь-то и кроется второе, более радикальное отличие, и заключается оно в снабжении дворового фасада воротной створкой, аналогичной той, что устанавливается на весьма распространенных нынче гаражах-«ракушках». Разница лишь в том, что в открытом положении створка не убирается полностью, а фиксируется в положении, когда она образует козырек (рис. 7.6). Не станем подробно останавливаться на конструкции воротной створки, ибо она широко доступна для обозрения (гаражи-«ракушки»). Заметим лишь, что оптимальным является ее изготовление из гофрированного кровельного железа (металлического «шифера»); в противном случае строителю придется бороться с излишним весом створки и ее недостаточной жесткостью.

Рассмотрим подробнее систему подвески и фиксации створки, поскольку ее достоинство – чрезвычайная простота изготовления и монтажа. Основой системы явились направляющие (рис. 7.7), выполненные из швеллера (сваренного из двух уголков) с приваренными к нему по концам уголками – фиксаторами крайних положений. Направляющие могут быть снабжены также приваренными уголками с закрепленными на них осями, на которых установлены с возможностью вращения профилированные направляющие ролики. Аналогичным узлом (роликом на оси) снабжена створка. На рисунке видно, что уголок створки в процессе ее открытия опирается на направляющий ролик. Для реализации кинематической схемы движения и фиксации створки направляющие должны быть закреплены на силовых элементах каркаса (шурупами 5х60) строго параллельно друг другу в одной горизонтальной плоскости.

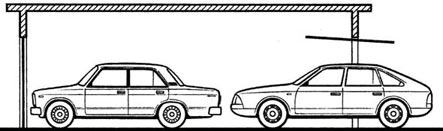

Рис. 7.6. Конструктивная схема гаража переменной емкости

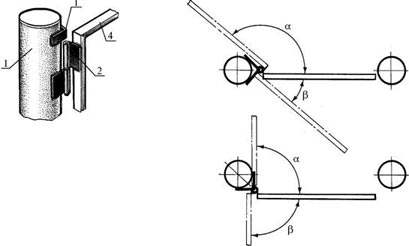

Рис. 7.7.

Конструкция дворовых ворот гаража

Фиксация створки как в положении «открыто», так и в положении «закрыто» происходит «сама собой» при соблюдении указанных на рис. 7.7 соотношений размеров а и Ь, а также сие. При этом размеры а и b определяют положение опорного ролика на направляющей, а с и d – положение упоров на стойках воротного проема. Закрытая воротная створка может качаться вокруг этих упоров, как на оси, а потому запираются ворота фиксацией нижней кромки воротной створки.

Помимо всего прочего, отметим, что вся конструкция унифицирована по исходному материалу – уголку. Из него выполнены и наружные ворота, а это, в конечном итоге, удешевляет и упрощает строительство в целом. Воротная створка может быть снабжена наружными запорами (при выполнении во всю ширину дворового фасада), но может сочетаться и с входной дверью, что иногда предпочтительнее.

По поводу пола следует заметить, что поскольку он никак не завязан конструктивно с другими элементами гаража, его можно сделать любым: земляным, насыпным (гравием с песком), кирпичным, из тротуарных плит и т. п. Важно при его сооружении выдержать одно условие – не слишком поднимать уровень пола над естественным уровнем грунта. Может возникнуть вопрос: – а стоит ли овчинка выделки? Практика эксплуатации описанного гаража в течение ряда лет показала – безусловно, стоит. Во-первых, оказалось, что при открытой дворовой воротной створке в гараж легко помещается два автомобиля (см. рис. 7.6), при этом первый въехавший в наружные ворота автомобиль частично выезжает из внутренних ворот (во двор), оказываясь при этом частью в гараже, а частью – под навесом (наружные ворота закрываются).

Во-вторых, при открытой дворовой створке и при отсутствии пиковой нагрузки гаража свободная его площадь прекрасно используется, например, для хранения с частым использованием тяжелого оборудования, как-то: сварочного трансформатора, бетономешалки, насоса и т. п. Установленные на тележке агрегаты буквально «выдергиваются» из гаража в случае нужды в них, благо гараж, в отличие от других надворных построек, не имеет поднятого над землей пола. Иными словами, свободная площадь гаража используется как крытая часть двора со всеми вытекающими отсюда возможностями.

В-третьих, сооруженные на затяжках полки (см. рис. 7.5) весьма удобны для хранения длинномерного стройматериала (опять же при загрузке-выгрузке его через дворовые ворота). В-четвертых, уникальную возможность предоставляет такой гараж для обработки длинномерного материала (конечно, при отсутствии в нем автомобиля), ведь поставив посреди гаража станок и открыв наружные и внутренние ворота, вы имеете крытый «цех», через который протаскиваете материал любой необходимой длины (рис. 7.8). Думается, что каждый застройщик, построив такой дачный гараж, сможет пополнить список его достоинств, найдя другие варианты полезного использования.

Рис. 7.8. Использование гаража для обработки длинномерного материала

7.3. Элегантные теплицы

Привычно утилитарная функция теплиц как бы изначально не предполагает их использования для эстетического оформления дачных или садовых участков. А между тем вполне возможно применение близких по форме к полусфере парников в качестве элементов архитектурного оформления участка. Поскольку размеры их могут быть весьма различны (тут и парники поменьше – для отдельных цветочных клумб, и теплицы солидных размеров – для выращивания овощных культур), то уже само их количество и взаимное расположение является средством художественного оформления территории.
