Как выяснилось, рейки оказались изготовленными с отклонениями от заданных размеров, что совсем не удивительно, но именно поэтому результаты сборки и не удовлетворили. Так что же, поскольку отклонения от заданных размеров при изготовлении рейки неизбежны, качественных изделий из комплекта элементов не получить?

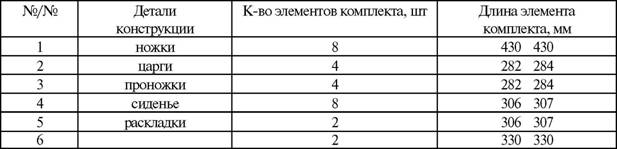

Ничего подобного – эта-то задача решается «проще простого». Вносим в технологию маленькие изменения: измеряем размеры сечения готовой рейки, определяем по соотношениям с использованием фактических (измеренных) размеров длины элементов; нарезаем их именно по этим скорректированным значениям длин (в последней колонке табл. 5 справа), а далее собираем, как и прежде.

Теперь можно переходить к рассмотрению и других изделий.

Но прежде посмотрим повнимательнее на рис. 2: так ли уж неизменна приведенная на нем конструкция? Можно ли образующие сиденье рейки 5 заменить листовым материалом, например, фанерой? Вполне, ведь окончательное качество изделия определяется, в частности, и качеством отделки материала, а фанера обрабатывается вполне достойно.

Еще выше поднимется уровень изделия, если в качестве сиденья использовать древесный массив той же сосны. Тогда при толщине массива 16 – 18 мм можно изменить конструкцию табурета, а соответственно, и пересмотреть состав комплекта.

Так, можно, например, обойтись без раскладок 6 и 7, а в качестве горизонтальных полок царг-уголков 2 использовать полоски фанеры толщиной 4 – 6 мм; можно обойтись и вовсе без этих царг, если воспользоваться каким-либо из многих известных способов соединения деревянных изделий, например, тех же мебельных уголков, в качестве которых самоделыцику несложно использовать отрезки металлического уголка. В таком случае комплект может выглядеть так: заготовка сиденья из массива, набор реек для ножек и проножек (12 шт.) и комплект металлических соединительных элементов для соединения ножек с сиденьем.

А как насчет табурета в «мягком исполнении»? Нет ничего проще. Рукав из обивочного и подкладочного материала с мягкой набивкой внутри крепим концами к раскладкам 6 или 7 также одним из многих известных способов. С этим вариантом наиболее просто сочетается фанерное сиденье. Но можно сделать табурет мягким и за счет чехла, аналогичного надеваемому на автомобильное сиденье.

Смотрите – сколько весьма разнообразных модификаций только одной модели табурета. Естественно, что подобное возможно и для других изделий, собираемых по предлагаемой технологии. Что же это за изделия?

Стул, например. Почему именно стул? Ведь предметов мебели, как уже отмечалось, великое множество. Да потому что стул – не что иное, как табурет со спинкой, а значит, можно легко проследить трансформацию одной конструкции в другую.

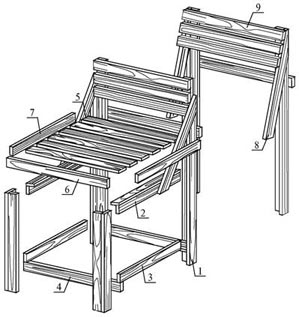

По сравнению с табуретом для стула, естественно, потребуется изменение размеров, а возможно, и формы остающихся элементов конструкции, но главное – добавление новых. Таковых, строго говоря, всего два: раскосы 8 и спинка 9. Кроме того, задняя пара ножек делается большей длины – для крепления спинки и с укороченными полками – для соединения с раскосами. На рис. 6.8 показаны вариант стула с прямой спинкой (спинка крепится к верхним частям задних ножек) и возможное исполнение наклонной спинки, при котором рейки спинки 9 крепятся к раскосам, угол наклона которых и определяет угол наклона спинки. Принципиально порядок сборки стула аналогичен таковому для табурета. Заметим лишь, что здесь появляются косые резы исходных реек, что требует большей тщательности исполнения. В частности, для наклонной спинки показан случай притупления острого угла раскоса 8. Очевидно, что стул может иметь как перечисленные для табурета модификации исполнения, так и множество других.

Рис. 6.8. Стул из комплекта реек

Рис. 6.9. Скамья из комплекта реек

Для скамьи (рис. 6.9) конструкция табурета также может являться отправной.

Понятно, что при этом существенно меняются размеры многих элементов (4, 5), а раскосы 8 (по сравнению со стулом) меняют еще и форму, и место расположения в конструкции. Кстати, из раскосов на рисунке приведен только один для того, чтобы не перегружать рисунок и не лишать его тем самым ясности. В показанной конструкции число раскосов может составлять 2, 4, 6. При этом раскосы могут располагаться как в задней и передней фронтальных плоскостях, так и в осевой плоскости скамьи. На рисунке показан вариант скамьи с промежуточными ножками, выполненными в виде рамы, абсолютно идентичной раме, образованной правой парой ножек. Но это может быть и копией левой пары, а может быть и в виде рамы 9 из ножек-тавров, соединенных, например, двумя уголками. Поперечина такой рамы может иметь вид швеллера 10, а может состоять и просто из двух «реек на ребро». По сравнению с табуретом проножки 3 лучше закрепить на наружных поверхностях ножек – вся конструкция будет жестче. Стыки проножек между собой можно выполнить по-разному: как в верхнем поясе, так и в нижнем, в котором нужны чуть более длинные поперечные проножки и одна чуть более короткая продольная. Это может пригодиться при самостоятельном изготовлении элементов, поскольку в наличии могут оказаться исходные рейки разной длины. Модификации исполнения табурета также распространяются и на изготовление скамьи.

Для кресла (рис. 6.10) отправной конструкцией является стул. По сравнению с ним удлиняются передние ножки – для крепления добавляемых уголков-подлокотников 10. Рама, образованная задними ножками, усилена элементами 11, которые (по варианту исполнения этой рамы) могут быть короткими и соединяться с раскосами 12. Последние могут по-разному сопрягаться с ножками 1, что и показано на рисунке справа и слева. Очевидно, что модификации конструкции стула распространяются и на кресло (в частности, оно может быть с наклонной спинкой), но обратим внимание на обратное явление. Так, и для стула задняя рама может быть усилена элементами 11 или 11 и 12. Кстати, это касается и других предметов мебели.

Рис. 6.10. Кресло из комплекта реек

Например, у табурета (см. рис. 6.7) расположение проножек может быть таким же, как у скамьи (см. рис. 6.9), а из рам 9 ее средних ножек можно вообще собрать другую модель табурета, которая, возможно, в чем-то устроит мастера больше. Вообще, коль скоро речь идет о мебельном конструкторе, представленные на рисунках конструкции ни в коей мере не являются догмой, а лишь частными случаями великого множества возможных воплощений идей мастера, которые становятся доступными.

7. ОБУСТРОЙСТВО УЧАСТКА

7.1. Изгороди

Как известно, театр начинается с вешалки. Ну а садовый или дачный участок? Разумеется – с внешнего ограждения. А потому каких только изгородей, заборов и оград не описано в соответствующей литературе. Еще большее их разнообразие существует в реальной жизни. Поэтому не будем здесь останавливаться на давно известных, традиционных конструкциях, а рассмотрим несколько неожиданных, в чем-то оригинальных решений.

Забор – водопровод. Металлические ограды далеко не новость. Не в диковинку и использование для них стальных труб, в частности, отслуживших свои срок водопроводных. Тут все яснее ясного: трубы большего диаметра – столбы, а прочие сгодятся на остальные конструкционные элементы.

Но задался же вопросом москвич Я. Л. Клейнберг: а если трубы водопроводные, пусть даже и б/у, то почему бы не задействовать их в водопроводе? Ведь в первую очередь ограда окружает сад и огород, проблему полива которых все равно надо как-то решать.
