Монтаж балки конька производится так. Сначала крепятся коньковые доски, к ним снизу поджимается балка (на не окончательно закрепленных накладках стропильных рам – гвозди забиты не до конца), после чего они скрепляются (гвоздями) с досками. Затем концы балки окончательно поджимаются снизу накладками, а последние фиксируются окончательно.

Далее можно монтировать промежуточные балки: тавры с меньшей длиной вертикальной полки. Как и коньковая балка, они ставятся в распор (вертикальными полками) между фронтонными рамами. Горизонтальные полки тавров образуют фронтонные свесы. Если они велики, их также можно снабдить вертикальными полками; условие: они должны плотно прилегать своими торцами

к обшивке фронтонов. Крепление полок тавра лучше производить шурупами – из-за разницы в жесткостях образующих его элементов (доска «плашмя» и доска «на ребро»).

Сборку крыши в этом варианте можно существенно упростить, а конструкцию упрочить использованием металлических соединительных элементов: в нашем случае достаточно обыкновенного катаного уголка. Его можно подготовить заранее, насверлив в нем с определенным шагом отверстия и раззенковав их под потайные головки шурупов. Имея в качестве дополнительного инструмента ножовку по металлу, можно «на месте» и «по месту» отрезать уголок и скреплять с его помощью шурупами элементы конструкции. В нашем случае их можно использовать (и весьма успешно) при креплении конькового бруса, в соединениях между собой элементов тавровой балки, а также при ее креплении к стропильным рамам и в некоторых других местах.

Вообще выбор рассматриваемого варианта крыши характеризуется желанием ужесточить как конструкцию в целом, так и отдельные ее элементы. Это вполне возможно. Например, если на нижнюю грань вертикальной полки тавровой балки закрепить (гвоздями или шурупами с определенным шагом) металлическую полоску, например, упаковочную ленту, жесткость балки на изгиб значительно возрастет.

Конструкция крыши сильно укрепится, если в нее ввести ригели, которые, за отсутствием рядовых стропильных рам, закрепить к вертикальным полкам тавров (см. рис. 2.17). Ригели имеет смысл также выполнить в виде тавров. Плечики горизонтальных полок удобно использовать для частичного потолочного настила, образующего антресоли, столь удобные в маломерных постройках.

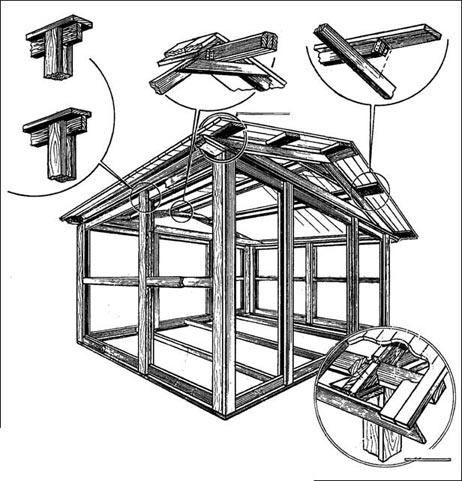

Рис. 2.16. Устройство крыши в однообъемной конструкции (без перекрытия)

Таким образом, с «бесстропильным» силовым каркасом крыши мы разобрались. А что дальше?

3. А дальше опять возможны варианты. Во-первых (см. рис. 2.16), по этому каркасу можно настелить поперечную обрешетку – потолок (доски оструганы со стороны, обращенной внутрь помещения). Сверху по этой обрешетке стелится кровля. Во-вторых, можно по продольным балкам установить традиционные стропила, а по ним – традиционную же продольную обрешетку.

И здесь опять же возможны варианты: можно потолок и обрешетку сделать отдельными, а пространство между ними заполнить утеплителем (в случае такой необходимости), а можно стропила «забрать» внутрь, а обрешетку совместить с потолком (продольная обшивка потолка). Возможны и еще два варианта потолка при наличии внешней продольной обрешетки: из продольных досок, подшиваемых к нижним граням стропил (эти доски оказываются в одном ряду с горизонтальными полками тавров балок, а потолок создает дополнительную прочность крыше); из коротких поперечных досок, подшиваемых к нижним граням плечиков горизонтальных полок тавров, что ужесточает сами эти балки.

Рис. 2.17. Вариант крыши в однообъемной конструкции (с антресолями)

Последний

вариант потолка сочетается с первым вариантом обрешетки для двухслойной обшивки крыши, тогда вариантов конструкции крыши только при продольном силовом каркасе – 6, да еще как минимум 3 в стропильном варианте.

Остановимся на использовании обрезков досок, в том числе нестроевых «коротышей». В предлагаемой конструкции их не только легко, но и весьма желательно использовать в качестве вкладышей жесткости в угловых и боковых стойках каркаса, которые в результате приобретают большую жесткость и устойчивость. Кроме того, с тем же эффектом обрезки используются в конструкции стропильных ферм. При этом если в обычном строительстве обрезок длиной 20 см уже отход, то в данной конструкции – это вполне приличная закладка жесткости. А поскольку таких закладок в процессе строительства может быть использовано очень много, конструкция весьма способствует безотходному производству.

Теперь о столярке: в нашем случае (чистое поле, минимум инструмента и максимальная скорость строительства) лучше использовать готовую. А тогда остается только вопрос монтажа. И здесь применима уже упомянутая хитрость – стойки, к которым примыкают оконные и дверные блоки в каркасе, при его сборке крепятся не окончательно (гвозди вбиваются не до конца). Затем эти стойки в процессе установки столярных изделий в первую очередь скрепляются с ними и только потом окончательно фиксируются на каркасе.

В заключение данного раздела ответим на вполне возможный вопрос: зачем так много вариантов вроде бы одной и той же конструкции и технологии? Причин как минимум две. Во-первых, хотелось продемонстрировать именно вариабельность описанных конструкции и технологии, что является их огромным достоинством. При этом совершенно очевидно, что за рамками рассмотрения осталось еще много возможных вариантов конкретного строительства. Во-вторых, казалось резонным предоставить читателю некоторый выбор готовых решений, разобравшись с которыми на досуге, он смог бы в реальных условиях начать освоение участка с добротной постройки, возведенной за несколько человеко-дней.

2.4. Варианты следуют

Выше достаточно подробно была рассмотрена весьма прогрессивная технология маломерного строительства с использованием деревянного профиля. Но, естественно, весь прогресс этим не заканчивается, поскольку прогресс вообще есть явление непрерывное. В качестве примера обратим внимание на составные строительные элементы (рис. 2.18, а) по патенту Германии DE 195 33 638 А1, опубликованному в 1997 г. В простейшем варианте это всего лишь три доски, сложенные определенным образом. В значительной степени такие строительные элементы сродни деревянным профилям. А раз так, имеет смысл посмотреть – какое развитие может получить сама идея.
