Do 335 « Pfeil» самый быстный поршневой истребитель. Часть 2

Иванов С. В.

Щиток правой стойки шасси на Do 335A-02.

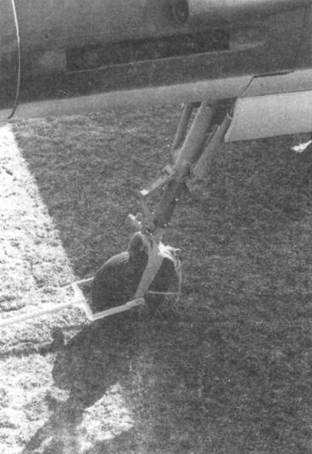

Передняя стойка шасси Do 335А-02. К колесу присоединена буксирная тяга.

Крышка ниши шасси в правом крыле.

Два

снимка. Верхняя часть передней стойки шасси, вид сзади и слева. На одном из снимков заметен крюк, фиксирующий стойку в убранном положении.

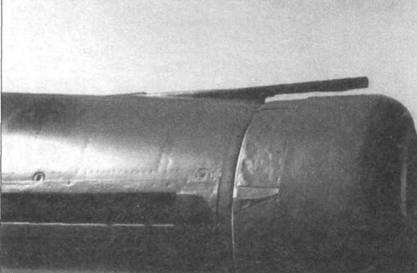

Капот переднего двигателя на Do 335А-02. Торчащие трубки довольно грубо имитируют стволы 20-мм пушек.

Воздухозаборник наддува переднего мотора Do 335А-02.

Воздухозаборник радиатора заднего двигателя на Do 335А-02.

Передний двигатель в сборе.

Открытый капот переднего двигателя DB 603 на Do 335А.

Задний двигатель DB 603 на Do 335А-02, вид справа. На крышке капота виден воздухозаборник наддува. На переборке видны трубки топливной системы.

Задний двигатель DB 603 на Do 335А-02.

Любопытный снимок Do 335А-02 сзади. С заднего винта снят кок, хорошо видна ступица винта. Обратите внимание на полностью раскрытые выпускные отверстия боковых воздуховодов.

Еще один снимок воздухозаборника заднего двигателя.

Выходное отверстие воздуховода заднего двигателя. Хорошо видна крышка, регулирующая воздушный поток.

Правое боковое выходное отверстие воздуховода заднего двигателя на Do 335А-02 с регулирующей крышкой.

< image l:href="#" />

Интерьер кабины. I. Указатель подогрева трубки Пито. 2. Кнопка радиотелефона. 3. Включатель автопилота. 4. Гашетка пушек MG 151/20. 5. Прицел Revi I6D. 6. Гашетка пушки МК103.

7. Вариометр. 8. Указатель устройства A FN 2. 9. Термометр системы охлаждении переднего Двигателя. 10. Правая панель приборной доски. 11. Комбинированный указатель оборотов и давания наддува переднего двигателя. 12. Барашек крепления приборной доски. 13. Указатель шага переднего винта. 14. Указатель шага заднего винта. 15. Манометр топливной системы. 16. Манометр системы охлаждения переднего двигателя. 17. Комбинированный указатель оборотов и давления наддува заднего двигатели. 18. Манометр системы смазки переднего двигателя. 19, Манометр системы охлаждении заднего двигателя. 20. Переключатель насоса переднего дополнительного бака. 21. Лампочка указателя расхода топлива. 22.

Лампочка низкого уровня топлива. 23. Термометр системы охлаждении заднего двигателя. 24. Манометр топливной системы смазки заднего двигателя. 25. Указатель уровень топлива. 26. Манометр системы смазки заднего двигателя. 27. Рычаг аварийного сброса фонаря кабины. 28. Аварийный рычаг отпирания створок бомболюка. 29. Лампочка ночного освещении кабины. 30. Сигнал пожара. 31. Аварийный рычаг открытия створок бомболюка. 32. Правая вспомогательная панель. 33. Правая педаль. 34. Панель электропереключателей. 35. Включатель системы самоуничтожении самолета. 36. Панель управления BG 25а. 37. Переключатель ZSK 246. 38. Бегунок переключателя курса. 39. Панель бомбосбрасывателя ASK 335. 40. Система активизации катапульты пилотского кресла. 41. Переключатель аварийной системы управления. 42. Панель управлении FuG I6ZY. 43. Маховик регулятора правой педали. 44. Переключатель радиоканалов. 45. Оконцовка кислородного оборудования. 46. Манометр гидравлической системы. 47. Аккумулятор 24 В. 48. Манометр давления аварийной пневматической системы. 49. Приборная консоль. 50. Манометр катапульты 51. Аварийный посадочный включатель закрылков. 52. Крышка рычага перезарядки пушки.

53 Включатель аварийной системы выпуска шасси. 54. Левая педаль. 55. Регулируемая лампочка подсветки кабины. 56. Кресло пилота. 57. Маховик системы регулировки левой педали. 58. Посадочный включатель закрылков. 59. Включатель выпуска шасси. 60. Включатель аварийной системы питания основных бортовых систем. 61. Маховик регулятори триммера рули высоты. 62. Выключатели системы зажигании двигателей. 63. Гпавный вентиль кислородного оборудования. 64. Указатель триммера. 65. Маховик регулятора триммера элерона. 66. Таблица деривации главного компаса. 67. Таблица деривации вспомогательного компаса. 68. Маховик регулятора триммера руля направления. 69. Блокировка ручек газа. 70. Ручка газа переднего двигателя. 71. Вентиль системы пожаротушения заднего двигателя. 72. Вентиль системы пожаротушения переднего двигателя. 73. Подвижная крышка панели. 74. Предохранитель топливного вентиля. 75. Ручка газа заднего двигателя. 76. Переключатели шага винта. 77. Вспомогательный компас с подсветкой. 78. Левая вспомогательная панель. 79. Переключатели винтов. 80. Включатель системы сброса нижнего киля. 81. Регулятор подсветки компаса. 82. Главный выключатель электросети. 83. Пятипозиционный указатель положения шасси. 84. УФ-лампочка ночной подсветки кабины. 85. Рычаг замка фонаря. 86. Выключатель вспомогательных навигационных огней. 87. Включатель посадочных огней. 88. Включатель в ‹ ь огней. 89. Включатель SZKK. 90. Включатель подсветки приборной доски. 91. Включатель гирокомпаса. 92. Регулятор яркости подсветки кабины. 93. Захват ручки. 94. Альтиметр. 95. Указатель забортной температуры. 96. Радиоальтиметр. 97. Репитер гирокомпаса. 98. Кнопка бомбосброса. 99. Левая панель приборной доски. 100. Хронометр. 101. Спидометр. 102. Главная приборная доска. 103. Манометр кислородного оборудования. 104. Рама лобового стекла. 105. Искусственный горизонт. 106. Указатель расхода кислорода.

Do 335A-12 (W.Nr. 240112, RP+UB), камуфляж RLM 81 /82/iieoicpaiiieiiiibi» i дюраль.

Do 335A-12 (W.Nr. 240114, RP+UD), камуфляж RLM 81/82/неокрашенный дюраль.

Do 335A-12 (W.Nr. 240119). Самолет недоделан и неокрашен. Опознавательный знак — свастика па киле.

< image l:href="#" />

Do 335А-12 (W.Nr. 240121). Самолет не доделан и не окрашен. Опознавательный знак — свастика на киле.

Do 335A-02 в американских руках. Новые опознавательные знаки, старый камуфляж.

Do 335А-1 W.Nr. 24016? (английский номер АМ225). Сначала на самолете были американские опознавательные знаки. Капот переднего двигателя окрашен, остальная поверхность самолета в цвет дюраля.

Do 335А-12 W.Nr. 240112, перекрашенный американцами. Верхняя часть капота окрашена.

Do 335А-12 W.Nr. 240112 в английских руках. Английский номер АМ233.
