Итак, сдача пулемётов войска затягивалась. Более или менее оперативно была решена проблема кронштейна ночного прицела ППН-2. 5 апреля 1960 г. завод №575 подал на полигон новый кронштейн, сопроводив его комментарием: «Предлагаемые вами смещения прицела на 20 мм вниз и 30 мм назад конструктивно осуществить не представлялось возможным. Высланный кронштейн имеет смещения 16 и 25 мм».
На что уже 8 апреля полигон доложил в Москву: «…доработка кронштейна свелась к понижению ночного прицела на 16 мм и смещению его назад на 24 мм, что обеспечивает достаточно удобное ведение прицельного огня». В то же время ЦКБ-14 совместно с заводом №575 в авральном порядке дорабатывали ЕПН для очередных полигонных испытаний.
В пулемёт Никитина по сравнению с серийными пулемётами были внесены следующие основные изменения:
– введён клапан для выпуска воды, скапливающейся в передней части газовой трубки. Клапан шарнирно крепится на патрубке и специальной пружиной отжимается внутрь газовой трубки, оставляя открытым отверстие в стенке трубки для спуска воды перед выстрелом. При выстреле клапан под действием пороховых газов перекрывает это отверстие и препятствует утечке через него пороховых газов;
– увеличен диаметр газоотводного отверстия в пробке с 2,9 до 3,0 мм;
– введён шариковый клапан для отсечки газов вместо грибообразного;
– введён щиток экстракционного окна, открывающийся от действия на спусковой крючок, в связи с чем введены изменения в ствольную коробку, спусковую раму, шептало, затворную раму и др. детали;
– уменьшены поверхности, по которым возможно примерзание после отпотевания: увеличена расточка в задней части газовой трубки (по диаметру до 17 мм и по длине до 35 мм); в затворной раме увеличены разгрузочные канавки, введены скосы на направляющих и отверстие в винтовом пазу; на правом боевом упоре введены скосы назад; Т-образный паз для рукоятки перезаряжания заменён на паз типа «ласточкин хвост»; на отражателе введён скос назад; на корпусе приёмника увеличена выемка под затворную раму;
– введены закругления на фиксаторе правой ноги сошки для облегчения перевода сошки в боевое положение;
– изменено крепление шомпола;
– обеспечено отделение приклада при заклинивании подвижных частей в заднем положении (за счёт разделки гнезда в спусковой раме под возвратно-боевую пружину, укорочения передней части спусковой рамы и введения фасок на рычаге подачи, перемычке и кожухе);
– удлинён скос выбрасывателя на 0,5 мм и притуплены кромки гнезда под пружину; в затворе увеличен диаметр гнезда под пружину выбрасывателя с 4,5 до 5,5 мм, а само гнездо смещено к центру на 0,5 мм с целью повышения живучести выбрасывателя;
– введена дробеструйная обработка оси выбрасывателя и увеличено утопание её головки на 0,2 мм; введена зачеканка отверстия;
– увеличена ширина венчика на штоке поршня с 2 мм до 3 мм и с целью повышения живучести введена дробеструйная обработка штока;
– введён радиус 0,6 мм на подающем пальце для обеспечения выхода его из-под патрона, находящегося на фиксирующем пальце;
– увеличен радиус в углах паза шайбы возвратно-боевой пружины с 0,4 мм до 1,25 мм с одновременным местным округлением граней стержня;
– упразднена ступенчатая обработка передней части газовой трубки (для облегчения удаления нагара);
– введена прорезь в мушке и упразднена прорезь в предохранителе мушки;
– введена шторка паза рукоятки перезаряжания;
– изменена прочистка газовой трубки (выполнена в виде развёртки со спиральной нарезкой).
К 12 апреля на полигон поступила конструкторская документация и три доработанных ЕПН (два в ротном и один в батальонном варианте). Испытания были начаты незамедлительно.
7,62-мм

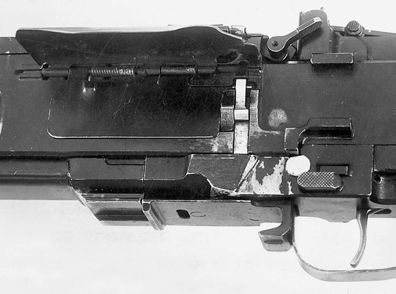

Пылезащитный щиток экстракционного окна пулемёта Никитина

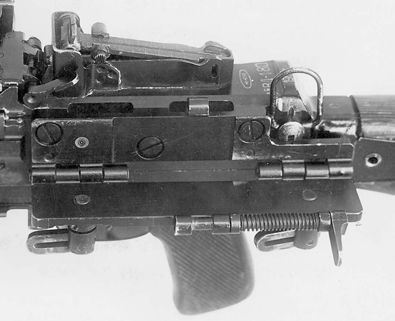

Крепление кронштейна ночного прицела к ствольной коробке. Сам кронштейн откинут влево, в положение для заряжания с целью обеспечения возможности открывания крышки приёмника

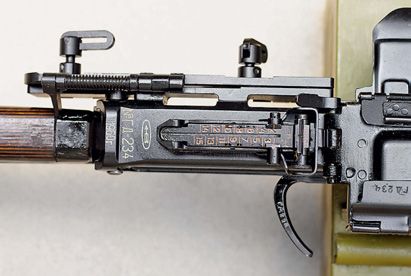

Вид сверху на кронштейн ночного прицела. Видна рукоятка перезаряжания характерной формы, которая пришлась по вкусу войсковым пулемётчикам из-за значительного усилия взведения при заряжании 21 кг (против 16 кг у Е-2)

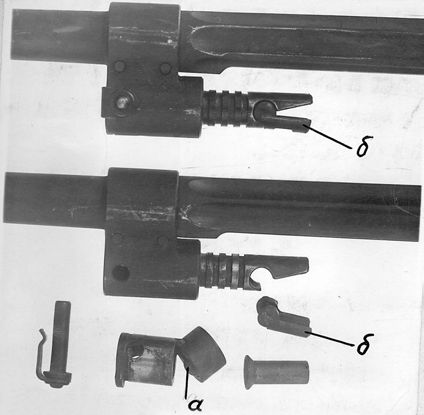

Клапанное устройство пулемёта Никитина для отсечки газов:
а – шариковый клапан, б – клапан для выпуска воды

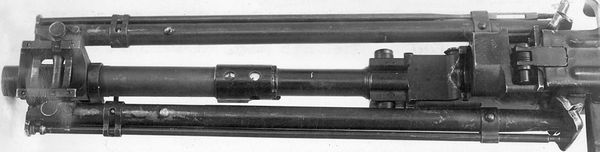

Крепление шомпола на внешних сторонах ног сошки пулемёта Никитина в эксплуатации существенно проигрывают калашниковскому (во внутренней полости П-образного профиля левой ноги сошки)
А что же Калашников? Находясь в должности руководителя темы – начальника сектора, он со своими коллегами-подчинёнными перешёл практически на «казарменное положение», отвлекаясь от работы только по неотложным делам. Навёрстывая упущенное время, они «прессовали» сутки, встречая всемерную поддержку не только руководства завода №74 Удмуртского Совнархоза, но и районного инженер-полковника Сухицкого и военного представительства в лице инженер-полковников Параничева и Малимона.
Общими усилиями была отработана документация, изготовлена и собрана небольшая партия пулемётов Е-2, проведены заводские испытания, а 24 апреля три экземпляра (один в батальонном варианте) были отгружены в адрес полигона на испытания. Таким образом полигонные испытания ЕПН превратились в конкурсные испытания. Соревнования двух авторов и стоящих за ними двух коллективов КБ перешли на другой уровень – они состязались очно, а оба образца, как положено, прошли полный цикл подготовки к полигонным испытаниям. Затяжка сроков доработки ЕПН была на руку Михаилу Тимофеевичу, успевшему не только доработать свой Е-2, но и подготовить сюрприз – танковый вариант пулемёта, который в это время проходил заводские испытания. А ведь не успей он со своей разработкой к сроку, вероятность появления пулемёта имени Калашникова на вооружении армии была бы исчезающее мала.
В пулемёт Калашникова по сравнению с макетным макетным образцом внесены следующие изменения:
– увеличен диаметр газоотводного отверстия в стволе с 4 до 4,25 мм;
– уменьшены поверхности трения подвижных частей (для увеличения подтяга ленты);
– передние цапфы для крепления пулемёта на станке перенесены с газовой трубки на вкладыш ствольной коробки, а также изменены опорные плоскости и углы на выступах ствольной коробки (в заднем креплении);
– упрочнены за счёт увеличения сечения газовая камора, газовый регулятор и стержень возвратно-боевой пружины;
