4. Установка стартовых ракет является чрезмерно тяжёлой, её вес без заряда 409 кг, а с зарядом — 469 кг» [67] .
Расчёты показывали, что из-за дополнительного сопротивления и веса максимальная скорость машины снизится на 2 %, дальность — на 7 %, потолок — на 550–600 м. Зато тяжёлый самолёт с укорителями был способен взлетать даже с небольшого аэродрома.
Устранить потери в лётных характеристиках можно было с помощью приспособления, сбрасывающего ускорители после взлёта, как это и предлагалось в проекте Дудакова и Константинова. Но прежде решили провести войсковые испытания. Для этого Алкснис поручил заключить с Реактивным научно-исследовательским институтом (РНИИ) в Москве, в который влилась газодинамическая лаборатория, договор на оборудование стартовыми ракетами трёх ТБ-1 и на изготовление 50 стартовых ускорителей. Войсковые испытания наметили провести в 1934 г. во 2-й авиабригаде Балтийского флота, на каждом самолёте
67
РГВА. Ф. 24708. Oп. 11. Д. 11. Л. 3.

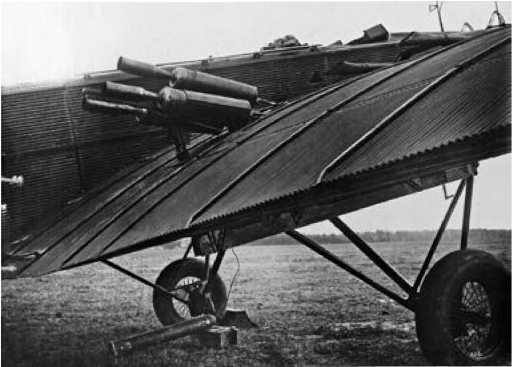

Новая компоновка ускорителей на ТБ-1. 1933 г.
На испытаниях летом 1933 г. Второй справа В.И. Дудаков, третий — Б.С. Петропавловский.

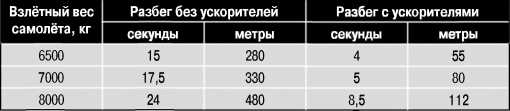

После переезда в Москву удача отвернулась от Дудакова и его группы. Переезд лаборатории Дудакова в Москву обернулся значительной потерей времени: подготовить в РНИИ необходимое оснащение для войсковых испытаний ТБ-1 удалось только к лету 1935 г. Лётные эксперименты проводили в НИИ ВВС на двух бомбардировщиках (заводские номера 651 и 726) с 20 августа по 5 сентября, длина разбега сократилась на 50–70 %.
Вскоре программу испытаний пришлось прервать, так как выяснилось, что при многократном использовании стартовых ускорителей конструкция не выдерживает нагрузок от мощных реактивных импульсов (каждая из шести пороховых ракет в течение двух секунд создавала тягу 1700 кгс). «При испытании ракетных ускорителей на ТБ-1 в НИИ ВВС установлено, что после 4–5 благополучных взлётов в дальнейшем стали лететь заклёпки у обшивки крыла самолёта. Получил серьёзные повреждения также руль высоты и подъёмник стабилизатора» [68] .
68
РГАЭ. Ф. 8164. Oп. 1. Д. 11. Л. 22.
Неуспешно закончилась и попытка использования ускорителей на ТБ-3 — основном советском тяжёлом бомбардировщике 1930-х годов. В сентябре 1934 г. на левом крыле переданного в РНИИ ТБ-3 установили макет ракетной стартовой установки. Опробовавший самолёт К.П. Миндер дал отрицательный отзыв: «В полёте на скоростях от 130 км/ч до 170 км/ч наблюдается вибрация хвостового оперения, которая на левой части имеет большую величину….Вибрации настолько значительны, что штурвал управления трясётся с колебаниями до 60 мм и удержать штурвал силой невозможно. Считаю, что проводить полёты с данными вибрациями нельзя, так как возможна поломка кронштейнов и ушков крепления» [69] .
69
РГВА. Ф. 24708. Oп. 8. Д. 109. Л. 88.
В РНИИ попытались решить проблему установкой обтекателя на блок ускорителей, но после того, как обнаружились повреждения конструкции в ходе войсковых испытаний ТБ-1, работы с ТБ-3 прекратили. Остались нереализованными и планы оборудования стартовыми ускорителями бомбардировщика ДБ-3 и летающей лодки МБР-2.
Существующие трудности признавал и автор идеи стартовых ускорителей. В 1938 г. в докладе по данному вопросу Дудаков писал: «Ракетные усилия очень велики. Прежде чем ставить стартовые ракеты на какой-либо существующий самолёт надо провести работы по проверке конструкции самолёта на прочность. Для большинства существующих самолётов требуется капитальная переделка крыла» [70] .
70
РГАЭ. Ф. 8164. Oп. 1. Д. 11. Л.9.
Ещё одним опередившим время изобретением был проект использования ракет для вывода самолёта из штопора. Эту идею в 1934 г. предложил мастер экспериментального цеха мастерских Витебской авиабригады Печенёв. Небольшие пороховые ракеты весом 3–5 кг предполагалось устанавливать на концах крыльев и вертикального оперения, чтобы создаваемым ими импульсом вывести самолёт из неуправляемого вращения. Этот оригинальный замысел поддержал авторитетный учёный-аэродинамик В.С. Пышнов: «Установка ракет может помочь выводу самолёта из штопора, особенно при
Уменьшить нагрузки на самолёт можно было при использовании стартовой катапульты с расположенными на ней разгонными пороховыми ракетами. Испытания первой созданной в РНИИ катапульты в 1936 г. закончились аварией: весовой макет самолёта соскочил с тележки, отчего она приобрела недопустимо большую скорость и, дойдя до тормозного устройства, разбилась, при этом разбив и тормозное устройство катапульты.
В 1937 г. Дудаков выдвинул идею передвижной ракетной катапульты. В описании изобретения говорилось: «Предлагаемая катапульта предназначается для катапультирования небольших по размерам самолётов (истребители, самолёты связи, наблюдательные самолёты и т. п.) в условиях скрытого расположения авиационной части (напр., укрытой в лесу) или при наличии неподходящей для взлёта местности (напр., изрытой воронками от снарядов, траншеями и т. п.). Катапульта снабжена ракетным стартом» [71] .
71
Филиал РГАНТД. Ф. P-l. Oп. 48-5. Д. 1811. Л. 1706. Несколькими годами ранее в конструкторском бюро П.И. Гроховского был разработан проект истребителя-перехватчика, стартующего с подвижной установки, смонтированной на шасси автомобиля. Взлёт должен был осуществляться с помощью дополнительного ракетного двигателя в хвостовой части фюзеляжа. Интересно, что самолёт проектировался как одноразовый — он должен был поражать самолёт противника тараном, после чего кабина с пилотом отделялась и спускалась на парашюте (Грибовский В.Ж. Работы ОКБ П.И. Гроховского в области авиационной техники // Из истории авиации и космонавтики. Вып. 46. М., 1988. С. 6).

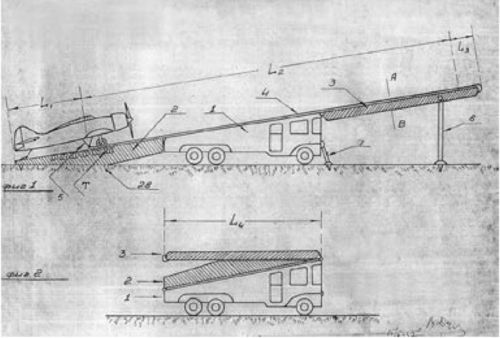

Проект передвижной катапульты Дудакова.
Катапульту предлагалось разместить на шасси трёхосного грузовика, обеспечив мобильность стартового устройства. Она была складной, из трёх частей, шарнирно соединенных с кузовом автомобиля. Её длина в рабочем положении составляла 27 м, вес — 5500 кг. Пороховые ракеты должны были обеспечить взлёт самолёта весом до 3000 кг, разгоняя его до 200 км/ч с ускорением 4,5 g.
Разработку катапульты включили в план работ НИИ-3, стартовать с неё должен был истребитель И-15 бис. В 1938 г. с УВВС согласовали предварительный проект катапульты, были построены и испытаны модели её основных узлов. Однако в следующем году финансирование работ прекратили, посчитав, что использовать катапульту будет дорого (стоимость порохового комплекта — более 1000 рублей) и опасно, так как это потребует точной регулировки силы действия в зависимости от веса самолёта и силы ветра [72] . Два десятилетия спустя аналогичное устройство успешно применяли в опытах по «точечному старту» сверхзвукового истребителя МиГ-19.
72
Маслов М.А. Истребитель И-15 бис. М., 2003. С. 24–25.
Широкое распространение стартовые ракетные ускорители получили позднее, в 1950-1960-е годы, для сокращения длины разбега боевых реактивных самолётов. Это также были твердотопливные ракеты, но с большей продолжительностью работы (до 10 секунд). После взлёта ускорители автоматически сбрасывались. В настоящее время, когда тяговооружённость военных самолётов значительно возросла, ускорители используют только в особых случаях.
Взлёт истребителя МиГ-19 с мобильного стартового стола.
Истребитель Су-7 со сбрасываемыми стартовыми ракетными ускорителями.
Составные самолёты Вахмистрова
Во время Первой мировой войны на вооружении появились многомоторные самолёты и лёгкие одномоторные машины для воздушного боя — истребители. Последние имели преимущество в скорости и маневренности, но дальность их полёта была невелика. Это не позволяло использовать истребители для перехвата воздушного противника на большом удалении от аэродрома.
