Первая попытка решить проблему была предпринятая 1916 г. Для борьбы с «цеппелинами» над Северным морем англичане создали «составной самолёт»: на верхнем крыле двухмоторной летающей лодки фирмы «Феликстоу» установили крепление для истребителя Бристоль «Скаут». 17 мая на высоте 300 м пилот истребителя отделился в воздухе от самолёта-носителя и ушёл в полёт, а затем совершил посадку на аэродроме. Был осуществлён только один такой опыт. Долгое время он оставался неизвестен в других странах.
В СССР работы по составным самолётам проводились в 1930-е годы и по лучили очень большой размах. Они продолжались целое десятилетие, было испробовано множество вариантов. Боевые самолёты,
Всё это делалось благодаря энтузиазму одного человека — Владимира Сергеевича Вахмистрова.
В.С. Вахмистров.
Запуск воздушной мишени с самолёта Р-1.
Офицер-артиллерист в годы Первой мировой войны, он с 1918 г. связал свою жизнь с авиацией, строил планеры. С 1929 г. Вахмистров стал инженером-испытателем, а вскоре «заболел» идеей составного самолёта.
О том, как всё начиналось, Владимир Сергеевич рассказал в интервью журналисту М.С. Арлазорову в 1969 г.:
«Я работал в НИИ ВВС. Это был примерно 1930 год. Там (в НИИ ВВС. — Д.С.) был объявлен конкурс на летающую мишень. Я такую мишень сделал, смонтировав на Р-1 небольшую модель размахом примерно около метра. Модель после отцепления представляла собой мишень, по которой можно было вести огонь… Модель отцеплялась через тягу с места лётчика-наблюдателя. Я сам отцеплял её в воздухе. Модель, отделившись от самолёта, подобно бумажному голубю делала в воздухе разные пируэты, что повышало её ценность как мишени.
Я был в то время начальником отдела испытаний тяжелых самолётов. В это время испытывал ТБ-1. Одновременно проводились испытания самолёта-истребителя И-4, построенного Путиловым под руководством А.Н. Туполева. После успешных испытаний летающей мишени у меня возникла мысль поставить И-4 на ТБ-1. Были сделаны необходимые аэродинамические расчёты и составлен проект. 1-го июня 1931 года проект был представлен командующему ВВС Алкснису и начальнику штаба ВВС Меженинову. Проект понравился и получил благословление на реализацию» [73] .
73
Архив Музея Н.Н. Жуковского. Фонд В.С. Вахмистрова.
Тем же летом Вахмистров подал в Комитет по изобретательству заявку на изобретение «самолёта-звена». «Я предлагаю составить тяжелый многомоторный самолёт из одного бомбардировщика среднего веса и двух истребителей, получив систему-звено, которая может работать и как один целый самолёт, и как три отдельных самолёта. <…> Я заставлю истребители, на которых стоят мощные моторы, использовать избыток их мощности на полезную работу переноски тяжёлого груза, а в нужный момент использовать её для боя. Кроме того, производя питание горючим истребителей из баков бомбардировщика, тем самым даётся возможность истребителю работать в глубоком тылу с возможностью вернуться в своё расположение» [74] .
74
Филиал

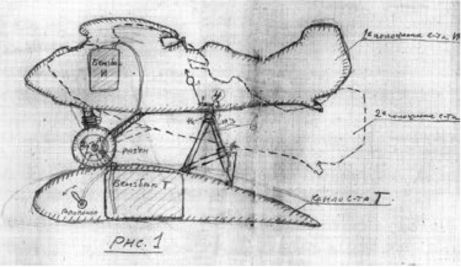

Рисунок Вахмистрова из его заявки на изобретение.

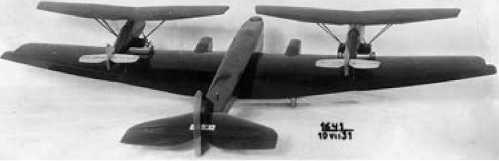

Модель «самолёта-звена».
Истребитель И-4 представлял собой металлический биплан, точнее — полутораплан, так как нижнее крыло было меньше верхнего. Тем не менее при установке на крыло ТБ-1 оно оказывалось довольно близко к пропеллерам бомбардировщика. Так как смещение истребителя вбок могло привести к катастрофе, плоскости нижнего крыла решили снять, превратив И-4 в моноплан.
Работы по реализации составного самолёта шли быстрыми темпами. Уже в августе в мастерских Военно-воздушной академии была изготовлена модель ТБ-1 с двумя истребителями на крыле. Её продувки в аэродинамической трубе показали, что устойчивость и управляемость «звена» в полёте будет нормальной даже при взлёте только одного истребителя, запаса рулей достаточно. Помощь в работе оказали сотрудники ЦАГИ: расчётом на прочность руководил В.Н. Беляев, аэродинамическими исследованиями — Белостоцкий, разработкой конструкторской документации — инженеры Д.Л. Привен и И.И. Никитенко.
Для крепления истребителей на бомбардировщике на каждой плоскости последнего установили по три фермы из стальных труб. Две короткие передние, оснащенные замками от бомбодержателей, предназначались для фиксации оси шасси И-4, третья, более длинная — для удержания хвоста в горизонтальном положении; она крепилась к нижней части шпангоута истребителя за сидением лётчика. Самолёты закатывали на крыло по установленным на козла деревянным помостам с направляющими для колёс.

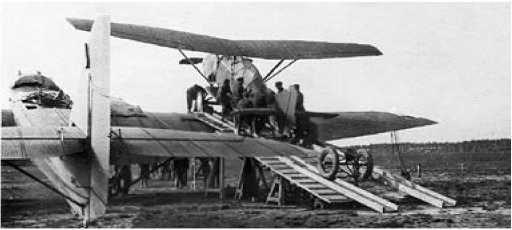

Закатывание истребителей на крылья было тяжёлой работой.
Отсоединение истребителя в полёте происходило следующим образом: по команде командира бомбардировщика лётчики-истребители открывали замки задней опоры, которая откидывалась назад и, взяв ручку управления слегка «на себя», давали своим машинам небольшой положительный угол атаки. По следующей команде правый лётчик ТБ-1 открывал передние замки истребителей. Самолёты отходили от носителя вверх и в стороны.
1 декабря 1931 г. ТБ-1 и два И-4 перелетели на аэродром Монино, для испытаний были выделены самые опытные лётчики. Пилотировать бомбардировщик должны были А.И. Залевский (командир корабля) и А.Р. Шарапов, в задней кабине находились В.С. Вахмистров и бортинженер В.В. Морозов. Лётчиком левого И-4 назначили B.П. Чкалова, правого — А.Ф. Анисимова.
Полёт самолёта-звена состоялся 3 декабря. Шарапов слишком рано освободил передние замки истребителя Анисимова, который не успел увеличить угол атаки, что едва не привело к трагедии.
