…Если хромомолибденовые трубы и нержавеющая сталь будут получены до конца января 1933 года, Бартини обещает выпустить этот гоночный Сталь-6 к 1 мая 1933 года. Военный вариант — в эскизном проекте под мотор М-22 и Кертис-Конкверор будет предъявлен для рассмотрения Научно-испытательному институту 5 января 1933 года.
Расчетные данные военного варианта под М-22 или Кертис-Конкверор следующие: скорость — 360 км/час, нагрузка — 2 пулемета по 750 патронов каждый ПВ-1 или ШКАС с соответствующим увеличением патрон до 1000 штук на каждый, радиус действия — 2,5 часа» [113] .
113
РГВА.
К Первомаю построить «Сталь-6» не успели. 9 июля 1933 г. начальник СНИИ ГВФ Ривадин рапортовал начальству: «Доношу, что сего числа в 6 часов утра самолёт „С-6“ выведен на аэродром. Производятся подготовительные работы к пуску в полёт» [114] .

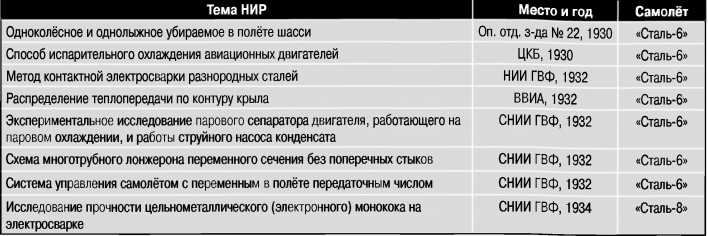

«Сталь-6» был свободнонесущим монопланом очень обтекаемой формы. Силовой каркас крыла, фюзеляжа и оперения — из стальных труб. Для снижения веса лонжероны крыла в виде пучка сваренных между собой хромомолибденовых труб сужались к концам за счёт постепенного уменьшения их числа: передний лонжерон у основания имел семь труб, затем пять, затем три, и на конце — одну. Задний лонжерон имел аналогичную конструкцию, но начинался с пяти труб. Внутренние раскосы и ферменные нервюры крыла и оперения крыла были из нержавеющей стали и крепились к лонжеронам точечной электросваркой.
114
РГАЭ. Ф. 9527. On. 1. Д. 526. Л. 179.

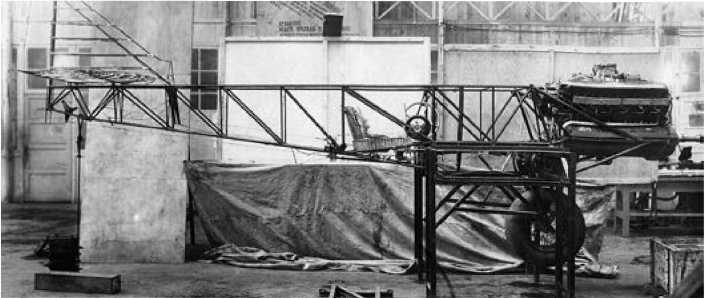

Сборка самолета «Сталь-6».
Технология электросварки обычной и нержавеющей стали различна: для соединения деталей из хромомолибденовой стали нужно использовать сравнительно слабый, но продолжительный нагрев, иначе сварная точка становилась хрупкой, листовую нержавеющую сталь сваривали коротким сильным электрическим импульсом. Бартини и инженер С.М. Попов разработали специальный метод: сначала давали большой, но короткий ток, затем через реостат снижали нагрев до температуры, требуемой для сварки хромомолибденовых труб. Регулирование процесса, смены режимов были доверены автоматике [115] .
115
Чутко И.Э. Красные самолёты. М., 1978. С. 44–45.
Обшивку крыла выполнили из тонких листов нержавеющей стали, фюзеляжа— из фанеры, обтянутой перкалем, хвостовое оперение имело фанерную обшивку, а рулевые поверхности — полотняную. При изготовлении масляного бака применялся сплав электрон.
Горизонтальный стабилизатор — с изменяемым углом установки на земле для регулировки продольной балансировки самолёта. В управление элеронами было введено устройство, позволяющее также отклонять их как закрылки на угол до 30 градусов. Позднее такой тип элеронов назвали «флапероны» (от английских flap — закрылок и aileron — элерон).
В.Б. Шавров пишет, что в системе управления рулями высоты имелась раздвижная качалка, длина которой могла регулироваться лётчиком, чтобы менять угол отклонения рулей в зависимости от скорости полёта [116] . Бартини действительно изобрёл такое устройство, однако не установил его на самолёт, во всяком случае в весьма подробном отчете по государственным испытаниям «Стали-6» упоминаний о нём нет.
Раздвижная качалка конструкции Р.Л. Бартини.
116
Шавров
Приборная панель.
Двигатель водяного охлаждения мощностью 680 л. с. не имел привычного радиатора, его роль выполняла двойная металлическая обшивка крыла, соединенная электросваркой с применением пайки для герметизации. Вода, омывая цилиндры двигателя, испарялась, в виде пара попадала в пространство между слоями обшивки, охлаждаемая потоком воздуха конденсировалось в воду и с помощью помпы возвращалась обратно к двигателю. Обшивка-конденсатор занимала всю верхнюю часть крыла и часть нижней поверхности от носка до переднего лонжерона. Маслобак также находился в крыле, масло охлаждалось остывшей в крыле водой.
Систему поверхностного крыльевого охлаждения впервые применили на итальянском гоночном гидросамолёте Макки М.72 в 1931 г. Но «Сталь-6» строили, прежде всего, как прототип истребителя. Учитывая уязвимость поверхностных радиаторов в боевых условиях, Бартини разделил их на 30 секций, закрыв щели между ними стальными лентами, а также установил резервный 19-литровый бачок, соединенный с водяной магистралью.
Ещё одной новинкой стало применение металлического винта изменяемого шага. Правда, угол установки лопастей можно было регулировать только на земле.
«Сталь-6» был первым в СССР самолётом с убирающимся одноколёсным шасси (впервые у нас убираемое шасси сделали на пассажирском ХАИ-1 в 1932 г., но на небольшом одноместном самолёте Бартини внутреннего пространства для двух колёс не было). Колесо втягивалось с помощью тросов, наматываемых на специальный штурвал в кабине. Сначала убиралось само колесо диаметром 800 мм, оно заходило в нишу в фюзеляже между ног пилота, которая закрывалась створками. Во время подъёма колеса второй трос подтягивал подкрыльевые костыли в горизонтальное положение.

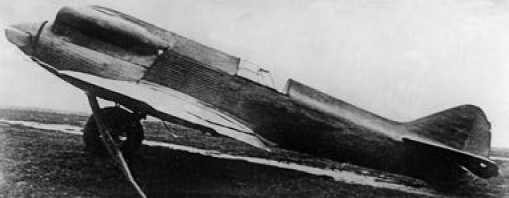

Первый вариант самолета «Сталь-6» перед испытаниями, 1933 г.
Выпуск шасси происходил за счет собственного веса колеса и костылей с последующей доводкой их тросом до фиксации в механических замках. Для уборки шасси надо было сделать 23 полных оборота штурвала, это занимало 2,5–3 минуты. Выпуск происходил быстрее — за 1,5–2 минуты. При уборке шасси штурвал приходилось вращать с усилием до 15 кг. Об уборке и выпуске колеса и костылей сигнализировали лампочки на приборной доске.
Кабина была закрыта сдвижным фонарём, практически не выступающим за обводы фюзеляжа. Фонарь имел каркас из стальных труб и был обтянут целлоном; небьющегося стекла типа триплекс тогда ещё не было.
Самолёт имел длину 6,9 м, размах крыла 9 м, площадь крыла 13,8 м2. Вес конструкции 928 кг.
27 июля 1933 г. лётчик-испытатель НИИ ВВС А.Б. Юмашев начал рулёжки и подлёты на «Сталь-6». Из-за повреждения подкрыльевых костылей испытания продолжили в середине августа.
«Сталь-6» в полете. В кабине лётчик-испытатель А.Б. Юмашев.
