Альбатрос L81.
Каждые полгода Альбатрос L81 тщательно осматривали, делали проверочные испытания на прочность. По словам представителя фирмы «Фарбениндустри» доктора Шмидта, за шесть лет наблюдений коррозии и нарушения прочности конструкции не обнаружили [142] .
В СССР планы строительства самолётов из электрона возникли в начале 1930-х годов. Проект опытного авиастроения 1931 г. предусматривал создание в ЦАГИ экспериментального электронного самолёта Э-2. Как свидетельствует другой документ, в ЦАГИ к концу 1932 г. планировалось построить истребитель из электрона с использованием заграничной помощи [143] . Но никаких практических шагов тогда сделано не было.
142
Schmidt W., SpitalerP. Forschritte und jetziger Stand der Verwendung des Elektronmetalls // Zeitschrift fur Metallkunde. 1936. № 8. S. 222.
143
РГВА.
В ноябре 1931 г. Центральный совет Осоавиахима объявил конкурс на лучший проект легкомоторного самолёта. Самая большая премия (25 тыс. рублей) предусматривалась для самолёта из электрона. Среди участников конкурса был начинающий авиаконструктор Сергей Павлович Королёв. Он разработал двухместный безфюзеляжный самолёт «Электрон-1» с двухбалочным хвостовым оперением, а также построил аналогичный по схеме планер СК-6 с применением электрона. Но вскоре Королёв коренным образом переработал проект. Новый самолёт «Высокий путь» обычной схемы с мотором М-11 должен был иметь складывающееся на земле крыло. Основным конструкционным материалом по-прежнему оставался сплав электрон, но обшивку крыла и оперения планировалось сделать полотняной.
В октябре 1932 г. были подведены итоги конкурса. «6-ю тысячами рублей премирован инженер Королёв С.П. — автор проекта лёгкого электронного (клёпаного) самолёта», — отмечалось в решении жюри [144] .
Королёв был убежден в перспективности магниевого сплава. В рукописи «Лёгкий электронный самолёт „Высокий путь“» (1932 г.) он писал: «Количество сырья в СССР для производства „электрона“ огромно; целый ряд заводов освоил выпуск этого сплава, и тем самым могут быть обеспечены постройка и ремонт „электронных“ самолётов; опасность коррозии „электрона“, его воспламеняемость и прочее следует считать сильно преувеличенными и не представляющими на сегодняшний день особой опасности для опытного самолётостроения, а в самом ближайшем будущем — и для значительных серий» [145] .
144
Ветров Г.С. С.П. Королёв в авиации. М., 1988. С. 122.
145
С.П. Королёв и его дело. М., 1998. С. 46.
Характеристики электрона и дюралюминия.
Ещё одним ярым сторонником этого сплава был преподаватель Московского авиационного института инженер Аркадий Львович Гиммельфарб. В 1933 г. при участии студентов он разработал проект одномоторного четырёхместного электронного самолёта Э-1. Производственную поддержку энтузиасты из МАИ нашли в лице директора ГАЗ № 1 А.М. Беленковича. На этом старейшем московском авиазаводе с 1930 г. вели опыты по изготовлению деталей из электрона. К 1933 г. там были освоены методы плавки и литья магниевых сплавов под флюсом, выпущены первые листы из электрона и детали из этого материала, вёлся поиск химических методов защиты от коррозии. Так как магниевые изделия очень хрупки, каждый раз перед обработкой их приходилось нагревать для повышения пластичности. Работы велись в одном из цехов завода в небольшой мастерской, где трудились всего пять человек: три медника, один мастер и один техник.
Участник работ И.И. Аврутин пишет: «В этой мастерской учились нагревать паяльными лампами листовой электрон (вначале по неопытности пережигали материал), загибать уголки и, наконец, начали изготовлять кницы, уголки и обводы нервюры крыла для статических испытаний.
Попутно с организацией мастерских в Московском авиационном институте конструкторская группа (в большинстве своём состоявшая из студентов) заканчивала разработку первого в истории авиации нашего Союза цельноэлектронного самолёта. Вся работа была построена по принципу кооперации, на что имелись официальные договоры, заключенные между участниками» [146] .
146
История металлургии легких сплавов в CCCР 1917–1945. М., 1983. С. 250.
Из-за низкой пластичности электрона брак при обжиме труб в первые месяцы составлял около 90 %. По несколько раз приходилось переделывать и другие детали, так как в местах деформаций возникали трещины. Пришлось изготовить немало специальных приспособлений: электрифицированные нагреваемые патроны для обжатия труб, гибочные машины, специальные тиски с подогревом и др.
Первым крупным изделием, выпущенным «электронной мастерской», стал монокок хвостовой части фюзеляжа,

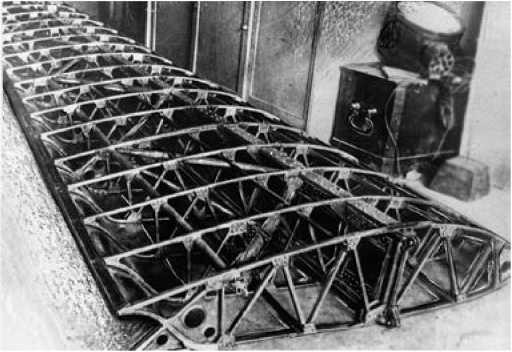

Каркас крыла самолёта Э-1.
Задняя часть фюзеляжа.
Демонстрация легкости конструкции из электрона.
К ноябрю 1934 г. электронный самолёт Э-1 был готов. Как тогда было принято, ему присвоили имя одного из советских государственных деятелей — Серго Орджоникидзе.
Э-1 представлял собой свободнонесущий низкоплан с четырёхместной закрытой кабиной. Шасси неубирающееся. Конструкция машины была разнотипная для апробации различных изделий из электрона и разных конструктивно-силовых схем. Средняя и носовая части фюзеляжа, а также центроплан крыла имели ферменную конструкцию из склёпанных труб с обжатием их концов, хвостовая часть фюзеляжа — это оболочка с продольным набором и лёгкими шпангоутами, штампованными из листа. Крыло — однолонжеронное, полки лонжеронов тавровые, переменного сечения, со стенкой из электронного листа, нервюры ферменные, из тонкого швеллерного профиля. Всё было на заклёпках из сплава магналия с высоким содержанием алюминия (прочности и коррозионной стойкости электронных заклёпок не доверяли). Обшивка фюзеляжа и центроплана — из листового электрона, крыло и хвостовое оперение имели полотняную обшивку. На самолёте стоял семицилиндровый звездообразный двигатель воздушного охлаждения М-48 мощностью 200 л. с., созданный на основе серийного мотора М-11. Все металлические детали для защиты от воздействия внешней среды были оксидированы и имели лакокрасочное покрытие [147] .
147
Макаров Ю.Б. Летательные аппараты МАИ. М., 1994. С. 26–27; РГВА. Ф. 24708. Оп. 9. Д. 30.

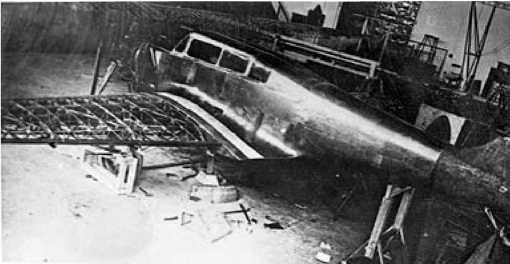

Постройка Э-1 в МАИ.
9 ноября 1934 г. во время заводских испытаний Э-1 произошла авария. Самолёт пилотировал лётчик А.И. Жуков [148] .
На испытания в НИИ ВВС Э-1 поступил только через год. При осмотре обнаружили несколько очагов коррозии, главным образом внутри фюзеляжа, в местах нарушения лакокрасочного слоя. После очистки этих мест от ржавчины и покрытия их оксидной пленкой селенистой кислоты, коррозия там больше не возникала.
148
РГАЭ, ф. 8328. Оп. 1. Д. 737 // Ivan Rodionov’s Chronology of Soviet Aviation.
Испытания самолёта проходили с 8 октября по 28 ноября 1935 г. Их основной целью было выяснение механических свойства электрона в условиях полётных нагрузок и его коррозионной стойкости, поэтому полёты в основном сводились к взлёту и посадке, лётные характеристики машины большого интереса не представляли. Общая продолжительность 253 полётов составила всего 22 часа 35 мин., то есть каждый полёт в среднем продолжался немногим более пяти минут. Ведущим лётчиком-испытателем был П.М. Стефановский.
Самолет во время испытаний в НИИ ВВС в 1935 г.
Электронный самолёт существенно превосходил другие машины того же класса по относительному весу полезной нагрузки (0,415). Правда, на лётных характеристиках это никак не сказалось, так как в отношении аэродинамики Э-1 был далек от совершенства.
В выводах по испытаниям отмечалось:
«1. Попытку внедрения магниевых сплавов типа „электрон“ как конструкционного материала самолётостроения на примере самолёта Э-1 надо считать удавшейся. Конструктивное оформление самолётов из магниевых сплавов возможно имеет все данные к широкому развитию и может дать выигрыш в весе конструкции как минимум 10–12 % сравнительно с дюралем и другими алюминиевыми сплавами.
