Осмотры воздушных выключателей являются неотъемлемой частью процедуры их обслуживания.
При осмотре по показаниям сигнальных ламп и манометров проверяется фактическое положение всех фаз воздушного выключателя, отсутствие утечек воздуха, целостность изоляторов гасительных камер, отделителей, шунтирующих резисторов и емкостных делителей напряжения, опорных колонок и изолирующих растяжек, а также отсутствие загрязненности поверхности изоляторов.
По манометрам, установленным в распределительном шкафу, контролируется давление
У воздушных выключателей давление должно быть на уровне 2 МПа. При давлении ниже 1,6 МПа один из манометров размыкает цепь включения и отключения, а другой при давлении ниже 1,9 МПа переключает цепи АПВ на отключение.

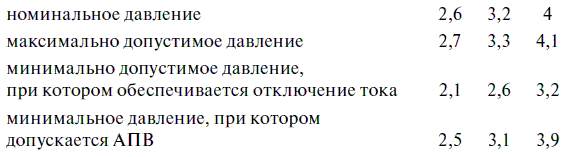

Для воздушных выключателей отечественного производства отклонения давлений от номинального нормируются следующими значениями:
Контроль за поступлением воздуха на вентиляцию ведется по указателю продувки, представляющему собой стеклянную трубку с находящимся в ней алюминиевым шариком. Шарик под действием струи воздуха должен находиться во взвешенном состоянии между рисками, нанесенными на указателе. Регулирование расхода воздуха осуществляется винтом на верхней части редукторного клапана.
Включение выключателей, длительно находящихся без вентиляции, должно производиться после просушки их изоляции путем усиления продувки в течение 12–24 ч. При этом шарик указателя продувки будет находиться в верхнем положении.
При осмотре визуально проверяется целостность резиновых уплотнений в соединениях изоляторов гасительных камер, отделителей и их опорных колонок.
Обслуживание выключателей в процессе эксплуатации включает проведение следующих мероприятий:
из резервуаров выключателей с периодичностью 1–2 раза в месяц удаляется накопившийся в них конденсат;
с той же периодичностью продувается сжатым воздухом рабочего давления воздухораспределительная сеть. Несоблюдение периодичности продувок при резких изменениях температуры окружающей среды приводит к конденсации влаги в резервуарах выключателей и образованию льда в воздухораспределительной сети;
чтобы не допускать скопления конденсата в блоках пневматических клапанов, из них также удаляют конденсат через спускной клапан;
при понижении температуры окружающего воздуха ниже 5 °C в шкафах управления и в распределительном шкафу включают электрический обогрев;
не реже 2 раз в год проверяют работоспособность выключателя путем контрольных опробований на отключение и включение при номинальном и минимально допустимом давлении.
Воздух, поступающий в резервуары выключателей, должен быть очищен от механических примесей. Очистка и осушка воздуха производятся компрессорной воздухоприготовительной установкой. Для дополнительной очистки сжатого воздуха в распределительных шкафах выключателей установлены войлочно-волосяные фильтры. Смена фильтрующих патронов в них должна производиться систематически в зависимости от степени загрязнения воздуха.
4.2.4.
Элегазовые выключатели являются одним из самых современных типов высоковольтных выключателей и получают все более широкое применение, в основном в КРУ 110–220 кВ. Эти выключатели являются достаточно надежными в работе и долговечными; они позволяют осуществлять не менее 10 тысяч операций включения и отключения номинального тока и 40 отключений номинального тока КЗ.
В качестве дугогасительной, изолирующей и теплоотводящей среды в них применяется электротермический газ (элегаз) — шестифтористая сера SF6.
Элегаз обладает следующими достоинствами: он безвреден, химически не активен, не горит и не поддерживает горение, обладает повышенной теплопроводностью, удачно сочетает в себе изоляционные и дугогасящие свойства и легкодоступен. Электрическая прочность элегаза в 2,5 раза больше прочности воздуха. Его электрические характеристики обладают высокой стабильностью. При нормальной эксплуатации элегаз не действует на материалы и конструкции, не стареет и не требует такого ухода, как, например, масло.
Электрическая дуга частично разлагает элегаз. Основная масса продуктов разложения восстанавливается (рекомбинирует). Оставшаяся часть поглощается фильтрами-поглотителями, встроенными в резервуары выключателей. Продукты разложения, не поглощенные фильтрами, взаимодействуют с влагой, кислородом и парами металла и выпадают в выключателях в виде тонкого слоя порошка. Сухой порошок является хорошим диэлектриком.
Полюс элегазового выключателя представляет собой герметичный заземленный, заполненный сжатым воздухом металлический резервуар, в котором размещено дугогасительное устройство. Оно крепится к стенкам резервуара с помощью эпоксидных опорных изоляторов.
Подвижные части дугогасящего устройства выключателя перемещаются изоляционной тягой, связанной с пневматическим приводом, шток которого входит в резервуар.
В процессе обслуживания элегазовых выключателей персонал обязан следить за давлением элегаза в резервуарах выключателей, с тем чтобы предотвратить чрезмерные утечки элегаза и снижение по этой причине электрической прочности изоляционных промежутков.
Контроль давления осуществляется по показаниям манометров и плотномеров. Плотномеры используются в случаях, когда температура окружающей среды изменяется в широких пределах, что затрудняет измерение давления.
При эксплуатации практически невозможно обеспечить абсолютную герметизацию резервуара, в связи с чем утечки элегаза неизбежны, но они не должны превышать 3 % общей массы в год.
Проводить операции с выключателями при пониженном давлении элегаза не допускается.
При осмотрах выключателей проверяется: чистота наружной поверхности, отсутствие звуков электрических разрядов, треска, вибраций, работа приточно-вытяжной вентиляции, температура в помещении РУ (должна поддерживаться на уровне не ниже 5 °C), а также проверяется давление в резервуарах пневматических приводов выключателей (должно находиться в пределах 1,6–2,1 МПа).
