Основным назначением отделителей является быстрое отключение поврежденного участка электрической сети в бестоковую паузу. Допускаются также операции отключения и включения участков линии или элементов схемы, находящихся без напряжения, или намагничивающих и зарядных токов.
Отделители управляются полуавтоматическими приводами (например, типа ПРО-1У1), с помощью которых возможно дистанционное или с места установки отключение отделителей от устройства релейной защиты, а также включение отделителей вручную съемной рукояткой. При ручном включении отделителей одновременно взводятся и встроенные пружины. Запасаемая в них энергия используется для отключения отделителей. Процесс
При автоматизации ПС отделители используются не только для отключения электрических цепей, но и для переключения ПС в бестоковую паузу на резервный источник питания.
Отделители применяются в основном на ПС без выключателей со стороны ВН.
На таких ПС кроме отделителей устанавливаются и короткозамыкатели, для того чтобы при внутренних повреждениях трансформаторов быстро создавать мощные искусственные КЗ на питающих линиях, отключаемых затем выключателями.
После снятия напряжения поврежденный трансформатор отключается отделителем, а линия включается в работу действием АПВ.
Коммутационная способность разъединителей и отделителей. Разъединителями и отделителями разрешается включение и отключение:
ТН зарядного тока шин и подстанционного оборудования всех напряжений, кроме конденсаторных батарей;
параллельных ветвей, находящихся под током нагрузки, если разъединители этих ветвей шунтированы другими включенными разъединителями или выключателями;
намагничивающих токов силовых трансформаторов и зарядных токов ВЛ и КЛ;
нейтралей трансформаторов и дугогасящих катушек при отсутствии в сети замыкания фазы на землю.
На рис. 4.2. показано, что во всех случаях операций с разъединителями, находящимися под напряжением, ими замыкается или размыкается только цепь зарядного тока, обусловленного емкостью С.

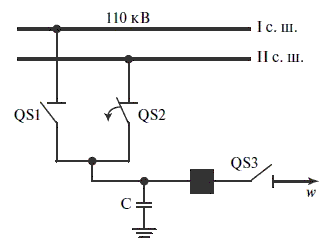

Рис. 4.2. Схема, поясняющая отключение шинным разъединением небольшого зарядного тока:
QS 1, 2, 3 — разъединители;
C — емкость токоведущих частей на землю
Зарядные токи оборудования ПС и шин малы, и коммутация их разъединителями не опасна. Возникающие при этом емкостные дуги хотя и растягиваются, но не содержат большого количества тепла; их температура сравнительно невысока (до 1000 °C) и не приводит к подгоранию или оплавлению контактных поверхностей.
Если ШСВ и шинные разъединители переводимых с одной системы шин на другую присоединений удалены друг от друга на сравнительно большие расстояния (порядка десятков и сотен метров) и по соединяющим их сборным шинам проходят большие токи, создающие значительное падение напряжения на этом участке, то при операциях с разъединителями может возникнуть достаточно сильная дуга. Чтобы избежать ее появления, создается дополнительная параллельная ветвь включением на обе системы шин разъединителей любого другого присоединения, расположенного вблизи середины расстояния между ШСВ и разъединителями коммутируемого присоединения.
Сначала производят операции с разъединителями удаленного присоединения, потом отключают разъединители, включением которых создалась дополнительная шунтирующая цепь.
В такой ситуации недопустимо шунтирование и расшунтирование разъединителями реакторов, поскольку при этом разность напряжений на контактах разъединителей будет равна падению напряжения на реакторе,

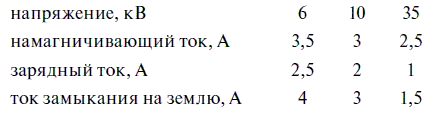

В ЗРУ 6-35 кВ разъединителями и отделителями отечественного производства допускается включение и отключение намагничивающего тока трансформаторов, зарядного тока ВЛ и КЛ, а также тока замыкания на землю не выше следующих значений:
разъединителей изолирующих перегородок позволяет увеличить включаемый и отключаемый ток в 1,5 раза.

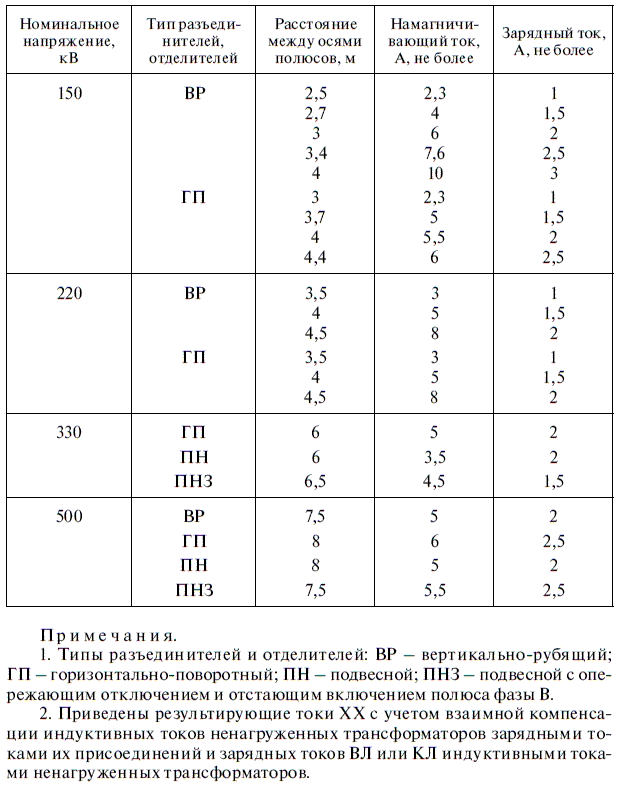

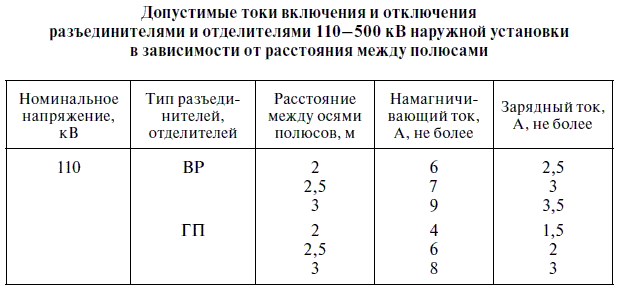

На ОРУ в зависимости от конструкции разъединителей или отделителей и расстояния между полюсами разрешается отключение и включение намагничивающего тока трансформаторов и зарядных токов ВЛ и КЛ, значения которых не должны превышать приведенных в табл. 4.2.
Таблица 4.2
Окончание табл. 4.2
С целью увеличения диапазона токов, отключаемых разъединителями и отделителями, их снабжают дутьевыми приставками, с помощью которых формируется и направляется на дугу, возникающую между расходящимися контактами аппарата, сильная струя воздуха. Сжатый воздух из баллона интенсивно охлаждает дугу и деионизирует межконтактный промежуток.
Для определения длины ВЛ 35 и 110 кВ, отключаемой или включаемой без нагрузки разъединителями и отделителями, необходимо знать следующие исходные данные:

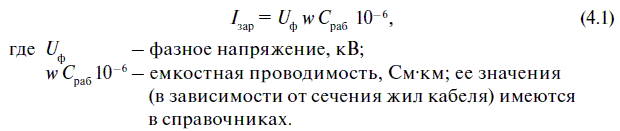

Зарядный ток КЛ, А/км, определяется по следующей формуле:

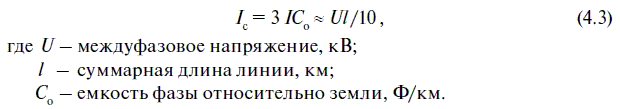

Ток замыкания на землю в воздушных сетях с изолированной нейтралью определяется по следующей формуле:
в кабельных сетях с изолированной нейтралью:
Осмотры разъединителей, отделителей и короткозамыкателей. Перед включением или отключением разъединители или отделители осматривают. Они не должны иметь видимых дефектов и повреждений. Операции с разъединителями, у которых при измерении или осмотре обнаружены дефектные изоляторы, выполняют лишь после снятия с них напряжения.
При осмотре основное внимание следует обращать на состояние контактных соединений и изоляцию аппаратов, которые являются у них наиболее ответственными и слабыми частями, а также на отсутствие продольных и кольцевых трещин на изоляторах, особенно в частях, примыкающих к фланцам.
При размыкании больших токов, загрязнении, окислении и слабом нажатии контакты нагреваются и выгорают. При обнаружении признаков нагрева термосвечами или переносным прибором (электротермометром) производится проверка температуры нагрева. Если температура нагрева превышает допустимую, аппарат следует вывести в ремонт.
