Присоединение ответвляемых от основной линии жил проводников осуществляют опрессовкой, сваркой или пайкой, затем привязывают к ролику так, чтобы оно не испытывало нагрузки в виде тяжения.
Проводку одножильными изолированными проводами марок АПР, ПР, ПВ, АПРВ на изоляторах выполняют чаще всего в сырых и особо сырых помещениях и наружных установках. Изоляторы крепят на стенах на стальных штырях, крюках и опорах, на потолке, якорях и полуякорях.
Ответвление проводов выполняется только на изоляторах, к которым провода крепят оцинкованной проволокой. Для изоляции проводов необходимо сделать подмотку из 2?3 слоев изоляционной ленты.
Провода,
На промежуточных штыревых изоляторах провода укладывают на шейках или головках, на угловых – только на шейках и с внешней стороны угла. На концевых изоляторах допускается устройство заглушек, проводов с алюминиевыми и медными жилами (сечением не менее 4 мм2 и не менее 1,5 мм2 соответственно).
При прокладке одножильных изолированных проводов должны выдерживаться следующие наименьшие допустимые расстояния между точками крепления: для проводов сечением до 10 мм2 внутри и вне помещения – более 2 м; между осями крепления – не менее 70 мм; от провода до уровня пола в помещениях без повышенной опасности – не менее 2 м, во всех других случаях – не менее 2,5 м.
Монтаж электропроводки плоскими проводами
Провода марок АППВ, ППВ, АППВС, АППР и им подобные разрешается прокладывать открыто и скрыто в сухих, влажных и сырых помещениях загородного (садового) домика и в надворных постройках.
Провода АППВ, ППВ имеют светостойкую изоляцию, поэтому их разрешается применять при открытых электропроводках прямо по поверхностям несгораемых стен, перегородок и потолков (покрытых сухой гипсовой или мокрой штукатуркой, оклеенных обоями). Разрешается прокладка по деревянным и другим сгораемым конструкциям проводов с поливинилхлоридной изоляцией с подкладкой под них несгораемых материалов, например асбеста толщиной не менее 3 мм, выступающего с каждой стороны провода не менее чем на 10 мм.
Изоляция плоских проводов выполняется из материала, который при температуре 150–190 °C размягчается и плавится, а токоведущие жилы плоских проводов находятся на близком расстоянии друг от друга, поэтому если изоляция при нагревании расплавится, может произойти короткое замыкание. Кроме того, изоляция плоских проводов не имеет защиты от механических повреждений, и наличие скрытого повреждения изоляции в процессе эксплуатации может привести к аварии.
По вышеуказанным причинам не разрешается применение плоских проводов при открытой прокладке в помещениях пожароопасных, особо сырых и на чердаках, при скрытой прокладке – в особо сырых помещениях.
Плоские провода не разрешается применять для зарядки осветительной арматуры и подвески на них ламповых патронов.
При скрытой электропроводке запрещается замоноличивание в строительные конструкции проводов всех марок, а также прокладка плоских проводов под слоем цементного раствора, когда в штукатурные растворы или бетонные смеси добавляют поташ, мылонафт и другие компоненты, разрушающие изоляцию и алюминиевые жилы.
Монтаж проводок плоскими проводами состоит из следующих операций: правка, разметка трасс, прокладка, крепление, изгибание и пересечение, проходы через стены и т. п.
Правку плоских проводов лучше всего вести так: один конец зажать в тисках или закрепить другим способом, после чего протянуть провод через суконку или рукавицу. При правке одножильных проводов с
Прокладку проводов выполняют участками: квартирный щиток – ответвительная коробка – штепсельная розетка; ответвительная коробка – светильник и т. д.
Все соединения проводов производят только в ответвительных коробках, соединение проводов между собой вне коробок не разрешается.
Провод нарезают на куски, равные длине отдельных участков. На конце жил кусачками вырезают разделительное основание (если оно есть) длиной 80-100 мм (у трехжильного провода разрешается перемычка между вторым и третьим). Укладывают провод с легким натяжением по всей длине прямого участка от коробки до поворота трассы. При повороте провода разделительное основание вырезают для придания углу правильной формы. После укладки провод временно закрепляют на другом конце участка, дополнительно выправляют, а затем окончательно закрепляют.
При ведении монтажа проводки должна быть обеспечена возможность свободного выполнения соединений проводов в ответвительиых коробках, коробках для выключателей и штепсельных розеток. Такая необходимость возникает при ремонте или замене выключателей, штепсельных розеток, светильников. Поэтому концы провода с раздельными жилами вводятся в коробки с запасом 50–70 мм, после чего провод у коробки закрепляется. При параллельной прокладке провода должны иметь промежуток 3–5 мм.
При необходимости асбестовые прокладки крепят до начала монтажа проводов, забивая в них гвозди через 200–500 мм в шахматном порядке.

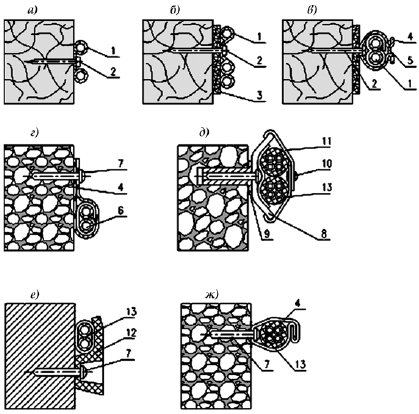

Рис. 40. Крепление проводов и кабелей:
а– АППР к деревянному основанию; б, в – АППП и АПВ к деревянному основанию; г – АПВ, АППВ к кирпичному и бетонному основаниям; д, е, ж – АНРГ, АВРГ к бетонному и кирпичному основаниям; 1 – провод; 2 – гвоздь; 3 – прокладка из асбеста; 4 – полоска; 5 – пряжка; 6 – прокладка; 7 – дюбель; 8 – держатель; 9 – распорный дюбель; 10 – кнопка; 11 – лента; 12 – пластмассовая скобка; 13 – кабель
При открытой прокладке плоские провода креплеют гвоздями, металлическими и пластмассовыми скобами, хомутами, полосками, лентами, шурупами, дюбелями либо приклеивают специальным клеем. Гвозди диаметром 1,4–1,8 мм длиной 20–25 мм со шляпкой до 3 мм забивают на расстоянии 200–300 мм друг от друга по средней линии пленки между жилами провода молотком небольшого веса, пользуясь оправкой или каким-либо другим приспособлением, защищающим провод от повреждения.
Во влажных неотапливаемых помещениях под шляпки гвоздей рекомендуется подкладывать фибровые, резиновые или подобные им шайбы.
