3) проверяют наличие в гильзах и наконечниках заводской смазки. При отсутствии смазки гильзы и наконечники зачищают металлическим «ершиком» и смазывают защитной кварцевазелиновой или цинковазелиновой пастой;
4) снимают с концов жил изоляцию: при оконцевании – на длине, равной длине трубчатой части наконечника, при соединении – на длине, равной половине гильзы;
5) зачищают концы токоведущих жил наждачной бумагой или щеткой из кордоленты до металлического блеска, протирают тканью, смоченной в бензине, и сразу же покрывают кварцевазелиновой пастой;
6) надевают на подготовленные и спрессованные жилы наконечник
7) устанавливают трубчатую часть наконечника или гильзы в матрицу и опрессовывают;
8) обработав острые края гильз, соединение изолируют.
Не разрешается на алюминиевую жилу напрессовывать медный наконечник, так как соединение будет непрочным из-за большой разности коэффициента линейного теплового расширения у меди и алюминия.
Порядок опрессовки медных жил и кабелей:
с много– и однопроволочных проводов снимают изоляцию на длине 20–25 мм, укладывают соединяемые жилы параллельно, не скручивая их между собой. Затем обворачивают их двумя слоями медной или латунной фольги толщиной 0,2 мм и шириной 18–20 мм и обжимают место соединения пресс-клещами.
Опрессовку одно– и многопроволочных жил сечением 4 мм2 и более выполняют в медных трубчатых наконечниках типа Т или в соединительных медных гильзах типа ГМ. Все операции выполняют в такой же последовательности, как и для алюминиевых проводов и кабелей, за исключением наложения кварцевазелиновой и цинковазелиновой пасты.
Запрещается производить опрессовку при помощи молотка и зубила.
Пайкой и сваркой соединяют и ответвляют провода в тех случаях, когда нельзя применить все остальные – опрессовку, винтовые сжимы и сварку. Требования к пайке те же: она должна обеспечивать надежность электрического контакта и необходимую прочность.
Для получения качественной пайки необходимо, во-первых, правильно выбрать припой, во-вторых, удалить пленку окиси соединяемых контактных поверхностей. При соединении медных жил пленка окиси удаляется перед пайкой, при соединении алюминиевых жил – в процессе пайки.
Пайка создает хороший электрический контакт, но это соединение непрочное, поэтому провода перед пайкой надо скручивать.
Пайку медных жил сечением 1,0-10 мм2 производят паяльником. Для пайки применяют мягкие оловянисто-свинцовые припои марки ПОС.
При пайке медных жил окись удаляется путем зачистки поверхностей наждачной бумагой или напильником. В качестве флюса применяется канифоль или ее раствор в спирте (соотношение частей 1:1), а также паяльный жир.
Не рекомендуется при пайке медных жил применять в качестве флюса травленую соляную кислоту или нашатырь, так как они разрушающе действуют не только на пленку окиси, но и на саму медную жилу.
Температура разогрева места пайки должна быть на 30–50 °C выше температуры плавления припоя и флюса. Низкая температура дает так называемую холодную пайку, имеющую малую механическую прочность и создающую ненадежный электрический контакт.
Для предупреждения повреждений изоляции участок жилы длиной 2–3 мм до среза изоляции не облуживается.
В процессе пайки пленка окиси с поверхности соединяемых жил удаляется
По окончании пайки остатки флюса должны быть тщательно удалены, так как они могут вызвать разрушение контакта.
Паять соединения алюминиевых жил в условиях влажного воздуха не рекомендуется из-за возможной коррозии. От воздействия влаги места пайки предохраняют защитными покровами.
Пайка однопроволочных жил сечением 2,5-10 мм2 может быть выполнена припоем А с помощью паяльника, другими припоями (ЦО-12, ЦА-15) с помощью бензиновой паяльной лампы. Припой А устойчив против коррозии, удобен при пайке и облуживании жил. Окисная пленка алюминия разрушается механическим путем, когда палочкой припоя натирают провод, поэтому флюс при пайке не нужен.
Соединение и ответвление медных жил сечением до 6 мм2 (рис. 33) выполняется пропаянной скруткой. Скрутка с последующей пропайкой является способом соединения и ответвления однопроволочных медных и многопроволочных проводов марок ПР, ПВ, ПРВД, ПРД сечением 1,5?6 мм2 в открытых электропроводках на роликах и изоляторах. Этот способ соединения и ответвления применяют также в электропроводках, выполняемых плоскими проводами ППВ и другими, когда ответвительные коробки не имеют вкладышей с контактными зажимами, а также в некоторых других случаях. Например, при соединении медного провода ответвления от воздушной линии сечением 4?6 мм2 с медными проводами ввода сечением 2,5 мм2.
Прост по исполнению способ соединения проводов скруткой, но он требует последующей пропайки соединения, так как даже качественно выполненная скрутка имеет переходное контактное сопротивление в несколько раз выше, чем при других способах соединения – опрессовке, пайке, сварке, болтовом или винтовом соединении.

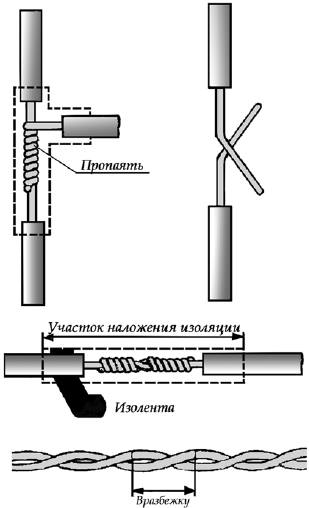

Рис. 33. Соединение и ответвление медных проводов марок ПВ, ПР, ПРД, ПРВД
При скрутке провода имеют мало контактных точек и при протекании через соединение тока контакт может перегреваться, что иногда бывает причиной пожара. По этой причине соединение скруткой без пропайки не допускается.
Технология соединения и ответвления медных проводов заключается в следующем. Для соединения 2-х кусков провода необходимо плотно скрутить проволочки токопроводящих жил, чтобы они не раскручивались, и скрестить провода. Концом левого провода делают 8-10 оборотов вокруг правого, а концом правого делают 8-10 оборотов вокруг левого провода, но в другом направлении. Места соединения скруткой должны быть длиною не менее 10–15 диаметров соединительных жил. Соединение обжимают плоскогубцами и пропаивают припоем ПОС-30 или ПОС-40. Пропаянную скрутку изолируют на всю длину соединения с обязательным захватом незащищенной изоляции провода. Соединение между собой двух скрученных проводов выполняют вразбежку.
