Рис. 34. Соединение однопроволочных алюминиевых проводов пайкой двойной скруткой с желобком
С жил в этом случае нужно удалить изоляционный слой, саму жилу тщательно зачистить с помощью наждачной бумаги, а потом с использованием двойной скрутки соединить таким образом, чтобы в месте касания
Далее это соединение нагревают с помощью обычного паяльника или же паяльной лампы до тех пор, пока его температура не станет выше по сравнению с температурой плавления припоя.

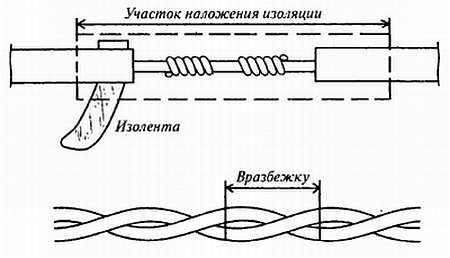

Постепенно пропаивают оба соединения. После того как припой полностью застынет, участок соединения нужно дополнительно изолировать с помощью изоляционной ленты.
Где используется сварка?
Данная технология соединения используется для того, чтобы оконцовывать и соединять между собой жилы, проводящие ток, причем всех сечений. Этот метод также подходит для того, чтобы соединять алюминиевые жилы с медными, в случае если сечение жил не превышает 10 мм2. Этот способ потребует использования специальных флюсов, сварочных аппаратов, а также иного технологического оборудования.
МОНТАЖ РАЗЛИЧНЫХ ВИДОВ ЭЛЕКТРОПРОВОДОК
Монтаж наружных электропроводок
Какие электропроводки называют наружными?
К наружным относятся электропроводки, которые находятся на наружных стенах зданий, пролегают между ними на опорах и т. д. При этом наружная электропроводка может быть как скрытой, так и открытой. Наружная электропроводка должна быть расположена таким образом, чтобы она была недоступна для случайного прикосновения. Лучше всего, если она будет помешена за специальное ограждение. Незащищенные изолированные провода, относящиеся к наружной электропроводке, следует принимать в расчет как неизолированные.
Как прокладывать внутридворовые сети электропроводки?
Данный участок электропроводки необходимо выполнять с помощью изолированных проводов, однако в этом случае они должны находиться на значительной высоте от земли — минимум 2,75 м.
Незащищенные изолированные провода нужно располагать на улице таким образом, чтобы к ним вообще не могли прикоснуться ни люди, ни животные. Если открытая проводка проходит по стенам, то она должны находиться на следующем расстоянии от элементов конструкции строения (в случае горизонтальной прокладки электропроводки):
— над крыльцом — 2,5 м;
— над окном — 0,5 м;
— над окном (от подоконника) — 1,0 м.
При вертикальном прокладывании проводов расстояние должно быть следующим:
— до окна — 0,75 м;
— от земли — 2,75 м.
В случае если провода и кабели дополнительно защищены, то есть от них отходит заземляющий или зануляющий провод, то на них данные ограничения распространяться не должны.
Какие требования предъявляются к наружной проводке на опорах?
При изготовлении данной проводки от проводов до окна
Над дорогой провода должны находиться на высоте минимум 6 м. Если они проходят над пешеходными дорожками, то высота должна составлять 3,5 м или больше.
Если на одном столбе пролегают сразу несколько проводов, то между ними должно быть определенное расстояние. Если два соседних столба находятся на расстоянии не более 6 м друг от друга, то расстояние между проводами должно составлять 10 см, в случае большего расстояния, между проводами должно быть минимум 15 см.
Как прокладывают провода по стенам строения?
Изолированные провода, которые будут укреплены на стенах дома, необходимо проложить на изоляторах или же в трубах. Кроме того, их вполне допустимо устанавливать под навесы, которые будут предохранять их от попадания атмосферной влаги. Под навесом провод может находиться на роликах типа PC. Они специально используются для этой цели. При этом между соседними изоляторами должно быть не более 2 м.
Для того чтобы провода не получили разного рода механические повреждения, например зимой или весной, когда с крыш сбрасывают снег, их лучше всего помещать в вертикальной плоскости. От проводов до выступающей части строения должно быть минимум 20 см.
Если провод пересекается с водосточной трубой или же с каким-нибудь иным препятствием, то необходимо проложить стальную трубу или специальную борозду, по которой провод будет проходить внутри стены. С обеих сторон прохода нужно установить фарфоровые воронки. При этом они должны находиться раструбом вниз. Также их надо залить специальной изоляционной мастикой.
При изготовлении наружной электропроводки в частном доме либо на дачном участке особое внимание следует уделить тому, не касаются ли провода веток деревьев.
Категорически запрещается прокладывать электрические провода по крыше дома.
Монтаж открытых электропроводок
Как проложить проводку по стене дома и при этом не ухудшить его архитектурные качества?
При сооружении внешней электропроводки по стенам лучше всего придерживаться архитектурных линий, например выступающих углов, карнизов и т. д.
Как проложить внешнюю проводку в помещении?
В помещении, которое будет оклеено обоями, верхнюю горизонтальную проводку нужно прокладывать выше обоев. Трассы проводов в случае изготовления скрытой прокладки должны с легкостью определяться при эксплуатации.
Какие правила нужно соблюдать при прокладке электропроводки?
Чтобы не произошло случайного повреждения электропроводки при проведении работ, связанных с установкой настенных светильников и других электроприборов, при выборе трассы, по которой будет проложена электропроводка, нужно руководствоваться следующими правилами.
