Электричество: просто и безопасно [в вопросах и ответах]

Коллектив авторов

Если провода изготавливается с помощью одножильных проводов, то каждый из них нужно будет разместить в изоляционной трубе, находящейся отдельно.

Как изготовить обход трубопровода?

Если электропроводка будет проложена вокруг различных металлических конструкций зданий, например рядом с балками или трубами, то это может привести к тому, что на ней могут появиться конденсат или ржавчина. Это в итоге приводит к тому, что изоляционный слой начнет очень быстро приходить в негодность.

В случае если пересечения проводки и трубы, например с горячим

отоплением, избежать никак нельзя, то нужно соблюдать между ними расстояние, равное 50 мм или же больше (рис. 37).

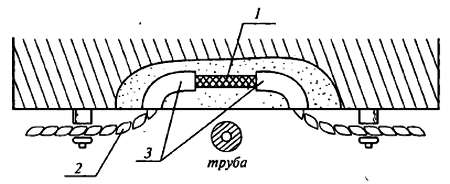

Рис. 37. Обход трубопровода:

_{1 — провод; 2 — резиновая трубка; 3 — воронка}

Если не получается соблюсти это расстояние, то кабели на участках пересечения должны находиться в изоляционных или же в металлических трубах, которые нужно заделать в специальную борозду.

Если от провода или кабеля до трубопровода менее 250 мм, то электротехнические изделия нужно дополнительно защитить от всевозможных механических повреждений. Длина защиты должна составлять по 250 мм в каждую сторону от трубопровода.

Если нужно произвести открытую параллельную прокладку провода или кабеля или же установить ответвительную коробку, то от этих элементов электропроводки до трубопровода должно быть минимум 100 мм.

В случае если невозможно избежать контактного пересечения провода и трубопровода, провод необходимо защитить от воздействия достаточно высокой температуры.

Как производить прокладку проводов на роликах?

В первую очередь нужно рассмотреть технологию прокладывания двухжильных проводов типа ПРД, ПРВД (рис. 38).

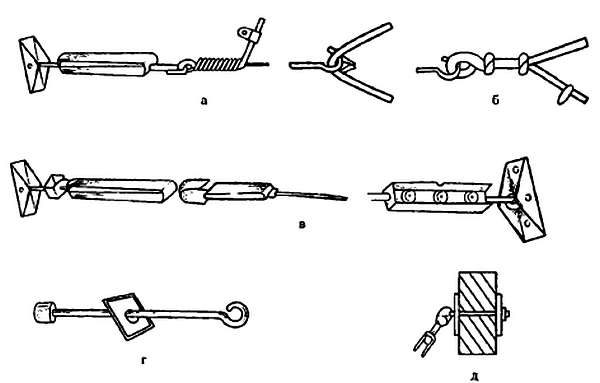

Рис. 38. Последовательность операций при креплении проводов ПРД, ПРВД к роликам

Эти марки проводов используют для прокладки осветительных электропроводов в абсолютно сухих помещениях с неагрессивной средой. В этом случае для прокладки таких проводов нужно использовать ролики типа РП-2,5, РП-6, PШ-4 и аналогичные им.

Размечать трассу и элементы проводки нужно в соответствии с теми требованиями, которые предъявляются для любого вида открытой проводки.

Как правильно устанавливать ролики?

Ролики должны находиться на расстоянии 800 мм друг от друга. От потолка и стен они должны быть удалены на расстояние, которое должно быть равно двойной высоте одного ролика. Следует также отмстить, что подобная проводка должна находиться на определенном уровне от пола — около 2 м.

Если нужно прикрепить ролики к основанию, выполненному из древесины, то в этом случае необходимо использовать шурупы с полукруглой

головкой. Форма головки в этом случае очень важна, так как при применении ролика с потайной головкой вы рискуете расколоть ролик. В месте, где будет находиться ролик, надо просверлить отверстие под шуруп. Можно его просто наколоть с помощью шила.

Вполне допустимо использовать для прикрепления роликов гвозди. Однако в этом случае нужно подложить под их шляпки прокладки из материала, который не проводить электрический ток, например из резины.

Как крепить ролики к бетонной или кирпичной стене?

Для того чтобы установить ролики на бетонном или кирпичном основании, также необходимо воспользоваться шурупами. Сначала просверливают отверстие под шуруп, затем туда вставляют дюбель, изготовленный из капрона или полиэтилена. Вместо них можно использовать отрезки трубок, предназначенных для изоляции, деревянные пробки.

Как крепить провода к роликам?

После того как все ролики будут находиться на своих местах, нужно проложить и закрепить провода. Сначала провод нужно соединить с конечным роликом, потом выполняют его натяжение.

Сразу же нужно отметить место, где будут находиться ответвления, которые также нужно выполнить с помощью роликовой проводки. Когда ответвление будет полностью готово, провод нужно вновь тщательно натянуть и привязать к другому конечному ролику.

Для того чтобы натяжение на всей проводке было примерно одинаковым, лучше всего надевать провода на средние промежуточные ролики, а после этого — на остальные.

Провод к ролику привязывают с помощью бечевки, изготовленной из хлопчатобумажного материала. Вместо нее можно воспользоваться шнуром, тесьмой или же шпагатом. Лучше всего использовать эти материалы на определенных участках проводки, например там, где будут располагаться ответвления, на начальном и конечном ролике, на участке перехода со стены на потолок и с одной стены на другую.

Вполне допустимо не привязывать промежуточные ролики к проводам. Будет достаточно, если вы только наденете на них провод. Узлы лучше всего делать таким образом, чтобы они находились строго под проводами.

Как протянуть трех- или четырехжильный провод?

В случае необходимости к основному проводу можно добавить одну или даже две дополнительные жилы. Однако при этом технология прокладки проводки на роликах не изменится.

Какие провода можно прокладывать в сухих помещениях?

Если провода изолированные и одножильные (например, АПВ, ПВ, АПРВ, ПР), то их можно прокладывать не только в сухих, но и во влажных, в отапливаемых и неотапливаемых помещениях. Также они могут быть использованы под навесом в наружной электропроводке.

Как присоединять ответвляемые от основной линии провода?

Если от основной линии будут отходить дополнительные, то в этом случае крепить провода нужно по методам опрессовки, сварки или пайки. После того как провода будут соединены, их нужно привязать к ролику таким образом, чтобы такое соединение не находилось под нагрузкой в виде натяжения.
