За номинальную силу тока и напряжения принимают значения указанных параметров, приведенных в техническом паспорте электродвигателя.
Для подключения трехфазных двигателей к однофазной сети с помощью конденсаторов используются следующие их типы: КБГМН (бумажный, герметический, в металлическом корпусе, нормальный), БГТ (бумажный, герметический, термостойкий), МБГЧ (металлобумажный, герметический, частотный).
Если возникает необходимость произвести изменение направления вращения электродвигателя (реверсирование), то это легко сделать, переключив сетевой провод с одного зажима конденсатора на другой.
Пусковые конденсаторы
В качестве пускового конденсатора чаще всего применяется дешевый электролитический конденсатор типа ЭП. Но при использовании электролитического конденсатора следует помнить, что он обладает большим током разряда, оставаясь заряженным даже после отключения напряжения. Поэтому после каждого отключения конденсатор необходимо разрядить с помощью какого-либо сопротивления, например нескольких ламп накаливания, соединенных последовательно.
Использование конденсаторов для включения трехфазного двигателя в однофазную сеть весьма эффективно, поскольку позволяет получить мощность, составляющую 65–85 % от той, что указана в паспорте двигателя. Но здесь могут возникнуть затруднения с подбором нужной емкости конденсаторов. Поэтому гораздо большее распространение получили способы включения с применением активных сопротивлений (рис. 99).
Рис. 99. Схема включения трехфазного электродвигателя в однофазную сеть с помощью активного сопротивления: а – включение электродвигателя «в треугольник»; б – включение электродвигателя «в звезду».
Непосредственно перед подключением электродвигателя к однофазной сети следует включить пусковое сопротивление; отключают пусковое сопротивление только после того, как двигатель достигнет частоты вращения, близкой к номинальной.
К сожалению, при использовании способов включения трехфазного двигателя в однофазную сеть с помощью активного сопротивления можно получить от двигателя мощность, не превышающую половины его номинальной.
В домашней мастерской, оснащенной станками с электродвигателями, возможно, потребуется подсоединить и подключить к сети двигатели постоянного тока. Для этого существует несколько схем.
Наибольшее распространение получила схема включения с помощью пускового реостата, понижающего пусковой ток, поскольку при включении двигателя возникает пусковой ток, который превышает номинал в 10–20 раз. Обмотка электродвигателя может попросту не выдержать, и это приведет к выходу из строя как самого двигателя, так и других элементов цепи.
Подключают пусковой реостат последовательно с цепью якоря (рис. 100).

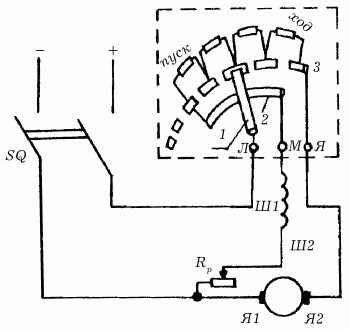

Рис. 100. Схема включения в сеть двигателя постоянного тока: Л – зажим, соединенный с сетью; М – зажим, соединенный с цепью возбуждения; Я – зажим, соединенный с якорем; 1 – дуга; 2 – рычаг; 3 – рабочий контакт.
Такая
Величина пускового сопротивления реостата рассчитывается по формуле:
где Rп – пусковое сопротивление реостата (Ом); U – напряжение сети (110 либо 220 В); Iном – номинальный ток двигателя (А); Rя – сопротивление обмотки якоря (Ом).
Порядок включения в сеть двигателя постоянного тока следующий:
– рычаг на реостате устанавливают на холостой контакт – 0;
– включают сетевой рубильник и переводят рычаг реостата на первый промежуточный контакт.
При этом двигатель возбудится, а в цепи якоря потечет пусковой ток, величина которого будет зависеть от большого сопротивления, складывающегося из всех четырех секций пускового реостата;
– с увеличением частоты вращения якоря пусковой ток должен уменьшиться, что позволит уменьшить и пусковое сопротивление; для этого переводят рычаг реостата на второй, затем на третий контакт и т. д., пока он не окажется на рабочем контакте (рычаг реостата нельзя долго держать на промежуточных контактах, так как пусковые реостаты рассчитаны на непродолжительное время работы и задержка их в таком режиме приводит к перегреву и выходу из строя).
Существует и порядок отключения двигателей постоянного тока от сети, поскольку выключаются они не сразу: сначала рукоятку реостата переводят в крайнее левое положение (разумеется, двигатель при этом отключится, но обмотка возбуждения все же останется замкнутой на сопротивление реостата) и только затем отключают питание двигателя. Если пренебречь подобным порядком отключения и выключить электродвигатель сразу, то в момент размыкания цепи в ней может возникнуть такое большое напряжение, что двигатель выйдет из строя.
Тот, кто по роду своей деятельности или в силу природного любопытства, имел дело с двигателями постоянного тока, непременно должен был обратить внимание на постоянное искрение, присутствующее на коллекторе двигателя во время его работы.
Само по себе искрение необязательно свидетельствует о неисправности двигателя или о невозможности его эксплуатации, поскольку причины возникновения искрения самые различные: от присутствия почернения на коллекторе или нагара на щетках до неправильной их установки и плохого прилегания щеток к коллектору или повышенной вибрации щеточного устройства.
Практика показывает, что полностью избавиться от искрения на коллекторе не удается даже в тех случаях, если щетки двигателя установлены абсолютно правильно, по заводским меркам, с плотным прилеганием их к коллектору; если отсутствует вибрация, если поверхность коллектора и щеток не имеет загрязнений, почернений и нагаров.
Задача домашнего электрика, работающего с двигателем постоянного тока, – научиться правильно определять степень допустимого искрения на коллекторе. А для этого существуют определенные нормы искрения, зная которые можно без труда отличить исправный двигатель (несмотря на наличие искрения) от того, которому нужна профилактика в ремонтной мастерской.
