Для создания повышенной надежности при оборудовании объектов домофонными системами часто используют принцип двухуровневой защиты (в основном это относится к видеодомофонам). Первый уровень образует подъездный домофон, ограничивающий вход в подъезд, второй – индивидуальные или групповые домофоны, устанавливаемые на дверях квартир и закрытых холлов.
Конфигурация как одноуровневого подъездного аудиодомофона, так и двухуровневого подъездного видеодомофона может быть подобрана для каждого случая индивидуально. Например, первый уровень образует подъездный аудиодомофон, а второй – индивидуальные или групповые аудиодомофоны (или видеодомофоны).
Для ночного наблюдения и охраны в условиях плохой видимости используются специальные прожекторы, освещающие пространство невидимыми для человеческого глаза инфракрасными лучами. Максимальная чувствительность телекамер обеспечивается специальными матрицами. Мощность используемых прожекторов колеблется от 20 до 500 Вт. Надо сказать, что для освещения объекта на расстоянии 100 м достаточно 100 Вт.
В качестве специализированных систем наблюдения применяются камеры для скрытого наблюдения. Вместо объектива подобные телекамеры имеют специальную насадку, на конце которой с помощью оптико-волоконного кабеля крепится линза, и кабель пропускается через небольшие отверстия в стенах или в потолке. Диаметр такого кабеля составляет 10 мм, длина – 50 см.
Организация охранно-пожарной сигнализации
Пожарная сигнализация устанавливается во всех помещениях охраняемого объекта (исключением являются помещения с высокой влажностью воздуха, в которых протекают технологические процессы, непосредственно связанные с использованием воды или других негорючих жидкостей). Пожарные извещатели относятся к самостоятельным шлейфам сигнализации и подсоединяются к центральному пульту охраны объекта без права отключения. Система пожарной сигнализации работает в круглосуточном режиме.
На объекте должна функционировать централизованная система оповещения о пожаре и других тревожных случаях. В небольшом здании для этой цели допускается использовать звуковые сигналы, отличающиеся от других. Пожарный пост совмещают с главным пунктом охраны.
Внутри объекта на путях эвакуации (в коридорах, проходах, лестничных клетках и т. д.) и в отдельных помещениях устанавливаются ручные пожарные извещатели типа ИПР или им подобные.
Для оперативной передачи сообщений о проникновении преступников в дежурные части органов внутренних дел или в центр охраны объекты оснащаются различными средствами тревожной сигнализации (кнопками, педалями, оптико-электронными извещателями и т. п.). Такие устройства целесообразно располагать в кладовых, комнатах оружия, торговых залах, на рабочих местах кассиров, руководства объекта, у дверей основного и запасного выходов, на посту и в помещении охраны. Тревожные извещатели устанавливаются также на маршрутах перемещения ценностей.
Для более ясного представления о принципах работы ОПС ниже приводятся элементарные схемы охранно-пожарной сигнализации, подающие звуковой или световой сигнал в случае возгорания или несанкционированного проникновения на объект.
В охранной сигнализации, как правило, применяют замыкающиеся или размыкающиеся электрические контакты. К типу датчиков, где электрическая цепь замыкается либо размыкается механическим способом, относятся проволочные шлейфы, магнитные переключатели, механические переключатели и др. Ряд таких

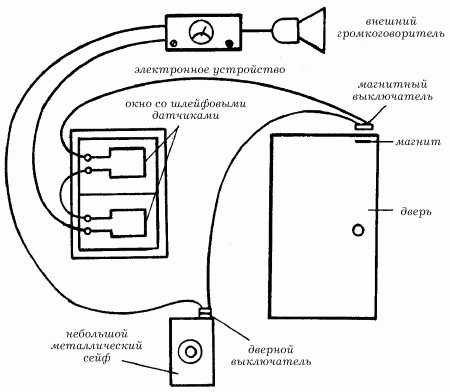

Рис. 110. Устройство сигнализации с контактными датчиками разных типов.
Очень часто в охранной системе используется световой датчик, принцип действия которого основан на применении фотоэлемента (рис. 111).

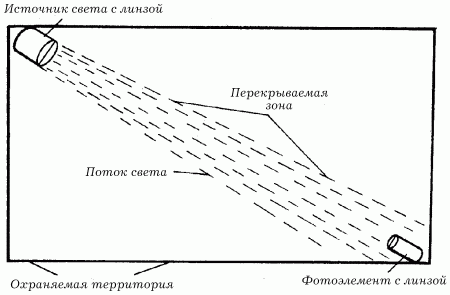

Рис. 111. Размещение компонентов фотодатчика.
На одном конце охраняемой территории устанавливается источник света, который освещает фотоэлемент, расположенный на противоположном конце территории. Датчик работает в режиме ожидания до тех пор, пока поток света, попадающий на фотоэлемент, не будет пресечен: например, нарушитель перекроет его своим телом. В таком случае сработает сигнализация.
На рис. 112 представлена многосенсорная система, позволяющая контролировать большую территорию, разбитую на отдельные секторы по числу фотоэлементов. При этом единственный источник света находится в центре охраняемой территории. Для охраны небольшого объекта (например, сейфа или других металлических предметов) может применяться детектор близости – устройство, реагирующее на приближение кого-либо. Рис. 113 показывает использование данного средства для охраны сейфа.

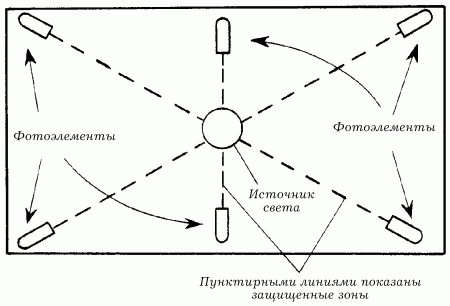

Рис. 112. Система сигнализации с несколькими фотоэлементами и общим источником света.

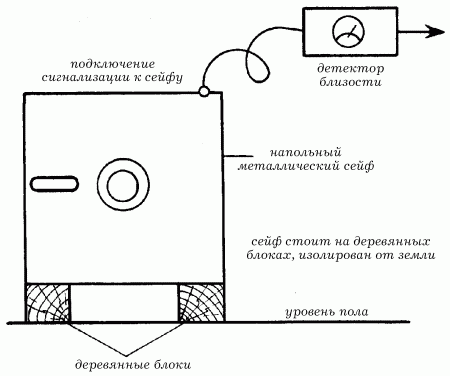

Рис. 113. Подключение детектора близости к напольному сейфу.
На рис. 114 приведена структурная схема такого детектора.

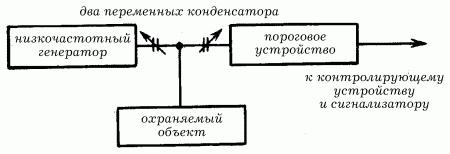

Рис. 114. Структурная схема детектор близости.
Два переменных конденсатора, включенные последовательно, соединены с выходом генератора, имеющим низкую частоту (ГНЧ) (10–100 кГц).
Охраняемый объект подключается к точке соединения двух конденсаторов, через которые к выходу генератора подключается контролирующая схема. Необходимо настроить конденсаторы таким образом, чтобы энергия от ГНЧ поступала на схему в достаточном количестве, а включающие сирену контакты были не замкнуты.
При приближении потенциального нарушителя к объекту или сенсору на определенное расстояние часть электромагнитной энергии начинает поступать на него, снижая тем самым уровень сигнала на входе контролирующей схемы и заставляя срабатывать сигнализацию.
Для охраны помещений внутри объекта используют ультразвуковое устройство, реагирующее на любое движение. Действие данного датчика основано на эффекте Доплера. Принцип работы ультразвуковой сигнализации показан на рис. 115.

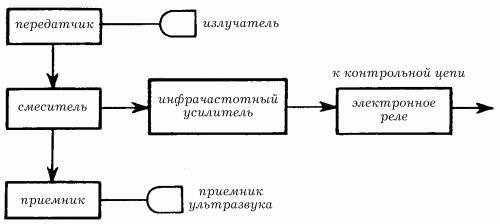

Рис. 115. Структурная схема ультразвуковой сигнализации.
