Телевизионные камеры делятся на цветные и черно-белые. Выбирая цветную камеру, необходимо учитывать координирование цветных сигналов в соответствии с различными стандартами, основными из которых являются PAL и NTSC. Камеры производства США имеют стандарт NTSC, и если их использовать в охранных системах, имеющих стандарт PAL, то изображение будет черно-белым.
По своей конструкции телевизионные камеры бывают корпусными и бескорпусными. Бескорпусные камеры применяются в системах скрытого наблюдения. По своим габаритам они меньше, чем корпусные камеры, а их стоимость значительно ниже. Такие камеры
1. Разрешение, зависящее от количества элементов ПЗС-матрицы.
2. Чувствительность – способность камеры качественно работать в условиях минимальной освещенности (освещенность измеряется в люксах).
3. Соотношение сигнал/шум, измеряющееся в децибелах. Для высококлассной аппаратуры это соотношение равно 58 дБ, а для обычной – не выше 40 дБ.
Возможные перепады напряжения в сети могут быть негативно восприняты некоторыми телекамерами, особенно цветными, поэтому во избежание подобной неприятности лучше установить специальный блок питания.

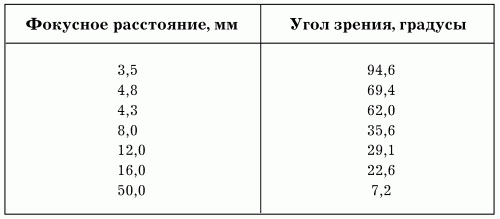

Фокусное расстояние как основная характеристика объектива может быть постоянным или переменным. Влияет оно на поле или угол зрения объектива.
При выборе объектива необходимо учитывать, что рассчитываются они на ПЗС-кристалл определенного размера. При несоблюдении этого условия изображение будет искаженным. Надо отметить, что многие телекамеры зарубежного производства имеют объектив со стандартной резьбой C-mount (диаметр 25 мм).
Используются на открытом воздухе. При низкой температуре они могут быть оборудованы подогревателями. В наших климатических условиях, как правило, невозможно использовать импортные обогреватели, отличающиеся повышенной морозочувствительностью.
Устройства наведения применяются для телекамер с дистанционным управлением. Они делают возможным поворот камеры в горизонтальной плоскости на 175°, а в вертикальной – на 90°.
Мониторы бывают цветными и черно-белыми. Размер экрана по диагонали может быть 7, 9, 12, 15, 21 дюйм или соответственно 17, 22, 30, 36, 53 см. Разрешающая способность может составлять от 240 до 1000 линий в центре экрана. К некоторым мониторам возможно подключение нескольких телекамер. Выбор нужного канала производится через переключатель.
Предназначены для подключения нескольких телекамер к одному монитору. Количество каналов может быть от 4 до 16, а при использовании нескольких блоков коммутации их количество может достигать 64. Камеры переключаются вручную или автоматически.
Если камер больше 4, то внимание оператора и эффективность наблюдения снижаются. При охране крупных объектов – таких, как банк или предприятие, – требуется установка
Детекторы движения обрабатывают полученное с телекамер изображение и при необходимости могут включать видеомагнитофон для записи изображения или подавать сигнал тревоги в том случае, если изменился внешний вид объекта. При этом изображение от камеры распространяется на зоны и задается чувствительность реакции датчика движения. Например, он настраивается таким образом, чтобы не реагировать на мелких птиц и животных при наружной установке. В детектор встроен индикатор тревоги на светодиодах и громкоговоритель. Имеется также «тревожный» выход для подключения внешнего звукового усилителя.
Предназначены для ведения длительной записи. При охране объекта их успешно применяют для фиксирования и документирования всех происходящих событий или только определенных моментов, записанных на пленку. Документирование записи происходит с помощью генератора «дата/время».
Для получения с телевизионного сигнала фотографий черно-белого или цветного изображения различного размера используют видеопринтеры.
Важными параметрами видеомагнитофона являются разрешающая способность при записи изображения и надежность работы.
Высокая разрешающая возможность записи позволяет фиксировать мелкие детали, а надежность важна в связи с тем, что такой видеомагнитофон способен непрерывно работать в течение нескольких лет.
На передней панели под крышкой находятся органы управления. С их помощью возможно задать любой режим работы: запись, воспроизведение, обратное воспроизведение, стоп-кадр, быстрая перемотка ленты в двух направлениях, размещение информации по времени и дате в любом месте на экране, коррекция показателей времени и даты.
Специализированные видеомагнитофоны работают в режиме «старт-стоп». Фиксирование на видеопленке кадров будет зависеть от установленного времени записи.
Подключение специализированного видеомагнитофона к общей системе охраны объекта делает возможным его программирование на изменение скорости записи в случае тревоги. Именно для этой цели в видеомагнитофоне предусмотрен таймер. При просмотре на мониторе записанных кадров можно восстановить события для анализа сложившейся ситуации.
В качестве соединителя видеокамеры с монитором используется телевизионный кабель, причем его длина может составлять несколько сот метров. При расстоянии в несколько километров для передачи телевизионного сигнала необходимо использовать усилители видеосигнала.
Передача телевизионного сигнала может осуществляться через телефонные провода. Для преобразования информации на обоих концах провода (передающем и приемном) устанавливаются специальные блоки. В этом случае дальность действия не ограничена. Изображение может передаваться в аналоговом или цифровом режиме с различным разрешением. Время передачи будет зависеть от заданных требований к качеству изображения (оно может быть от десятых долей секунды до минуты).
