– отдельный центральный блок;
– сирену;
– внешние датчики;
– реле блокировки.
Центральный блок устанавливается в салоне автомобиля в защищенном от доступа месте, и на него не влияют атмосферные воздействия.
Обычно классическая сигнализация дополняется различными датчиками и исполнительными устройствами (управление центральным замком, замком багажника, люком, стеклоподъемником). Кроме того, есть большой набор сервисных функций. Узлы сигнализации рассредоточиваются, что делает ее более устойчивой к попыткам угона. Монтажные работы

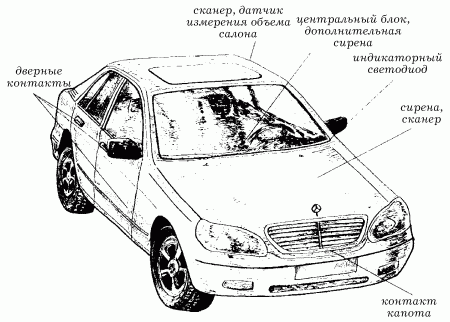

Рис. 128. Расположение блоков и датчиков в автомобиле.
Сигнализацию устанавливают не только на автомобилях, но и на мотоциклах, где все механизмы управления открыты и жизненно важные элементы уязвимы. Поэтому охранная сигнализация для мотоциклов будет нелишней.
Комплект сигнализации для мотоцикла содержит те же составные, что и для автомобиля. При монтажных работах следует очень тщательно маскировать его элементы. Расположение элементов сигнализации на мотоцикле показано на рис. 129.

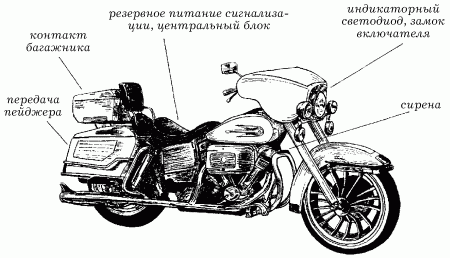

Рис. 129. Расположение элементов сигнализации на мотоцикле.
При использовании простого моноблочного комплекта его следует устанавливать в недоступном месте. Наиболее эффективными в этом случае будут моноблоки с автономным питанием. При попытке отключить такую сигнализацию аккумулятор сработает и будет выдавать сигнал тревоги до тех пор, пока систему не отключат или не сядет аккумулятор.
Датчики для автомобильных охранных систем
Это очень простой датчик. Состоит из двух магнитов и катушки. Один магнит крепится неподвижно, а второй устанавливается в магнитном поле первого в подвешенном состоянии.
В нашей стране такой датчик наиболее распространен в автомобильных охранных системах.
Принцип действия: датчик улавливает вибрации корпуса автомобиля. В том случае, если амплитуда вибраций превышает заданную величину, срабатывает тревожный сигнал.
Такие датчики имеют небольшую стоимость из-за своей технической несложности и являются наиболее распространенными в применении. Как правило, они поставляются в базовом комплекте. Одним из существенных недостатков подобных датчиков является их нечувствительность к качанию и высокая способность реагировать на помехи.
Ударный датчик может сработать, например, от выстрела, салюта или проезжающего мимо тяжелого грузовика, но останется равнодушным к откручиванию колеса у машины, на которой он установлен. Следует отметить, что современные охранные системы автомобилей все более и более совершенствуются. И сегодня датчики сигнализаций некоторых
Ультразвуковой сканер реагирует на движения в салоне автомобиля. Его работа основана на интерференции ультразвуковых колебаний и эффекте Доплера.
Устройство состоит из излучателя ультразвука и приемника. Эти составные разносятся в салоне автомобиля. Территория, контролируемая сканером, ограничивается автомобильным салоном при закрытых окнах. Ультразвуковой сканер эффективно работает в дорогих моделях. Однако он имеет несколько недостатков, это:
– низкая чувствительность к медленным перемещениям;
– возможность экранирования излучателя звукоизолирующим материалом;
– ложные срабатывания при воздействии конвекционных потоков воздуха.
Обычно ультразвуковой сканер входит в базовые комплекты сигнализаций. Но может продаваться и отдельно.
Предназначен для обнаружения движения как внутри салона, так и вблизи автомобиля. Принцип работы такого сканера основывается на интерференции радиоволн сантиметрового диапазона, излучаемых датчиком. Так как действия этого сканера выходят за пределы автомобиля и он может вызывать ложные срабатывания, для эффективной работы требуется его тщательная настройка.
Микроволновый сканер не улавливает медленных движений, что является одним из его недостатков. Зато несомненное его достоинство – устойчивость к восприятию посторонних шумов, движению потоков теплого воздуха и вибрациям.
Среди микроволновых сканеров есть такие модели, которые имеют двухпороговый уровень. Они позволяют реализовать отпугивание при приближении к автомобилю. На первом уровне срабатывания включаются фары машины и слабый звуковой сигнал.
Датчик реагирует на звук разбитого стекла. Бывают однопороговые и двухпороговые датчики. Однопороговые реагируют на звон разбиваемого стекла, даже если это будет обычная бутылка, разбитая рядом с машиной. Срабатывание таких датчиков зависит прежде всего от сорта стекла, его толщины, а также от расположения датчика относительно стекла. Двухпороговые датчики регистрируют два сигнала: звук удара по стеклу и звон разбиваемого стекла. Интервал между этими сигналами должен составлять не более 150 мс.
При включении электрооборудования в бортсеть автомобиля могут возникать небольшие скачки напряжения. Датчик фиксирует их, идентифицирует подключение и сигнализирует о проникновении в машину.
Обычно такой датчик встраивается в центральный блок и входит в базовый комплект многих сигнализаций.
При выборе автосигнализации владелец машины обращает внимание прежде всего на то, как хорошо будет выполняться главная задача, стоящая перед системой, – охрана его собственности.
