Рис. 1. Попадающий в микрофон звук преобразуется в электрический сигнал, усиливается, затем детектируется и замыкает реле и тем самым предупреждает ювелира о присутствии злоумышленника, взламывающего сейф (или увы! сообщает о любом шуме-помехе).
Л. — Идея сама по себе неглупа, но я совершенно не верю в эффективность устройства, построенного на ее основе. Ты опробовал ее на практике?
Н. — Конечно. Сначала я изобразил, что взламывают сейф; реле сработало.
Л. — О! Я очень живо представляю себе. Много раз за ночь вооруженный до зубов он, крадучись, спускался в свой магазин…. потому что какой-нибудь автомобиль резко затормозил перед его домом или потому что он запер в своей лавочке кошку.
Н. — Примерно так, во всяком случае в том, что касается юмористической стороны этой истории, особенно, когда я вспоминаю, что мой друг говорил утром о моих способностях, о моей изобретательности и о моем будущем в радиотехнике…
Л. — Я очень хорошо представляю себе это, мой бедный Незнайкин. Впрочем я должен тебе сказать, что твоя система, так часто понапрасну подающая сигнал тревоги, в случае настоящего ограбления могла преспокойно не сработать.
Н. — Ну нет! Невозможно, ведь я лично ее проверил.
Л. — Но ведь ты, Незнайкин, не взломщик. Представь себе на минуту, что делает вор, проникающий ночью в магазин: он старается производить как можно меньше шума. Подойдя к сейфу, он ищет систему сигнализации и не может не увидеть твой микрофон. Он поспешит накрыть его чем-нибудь, чтобы сделать глухим.
Нет, поверь мне, ты неудачно выбрал первичный преобразователь.
Н. — Что ты называешь первичным преобразователем?
Л. — Видишь ли, Незнайкин, во всяком электронном устройстве имеется часть, именуемая первичным преобразователем (рис. 2), которая улавливает или, как говорят, преобразует явление, которое предстоит обнаружить и измерить или использовать. Другая часть получает от первичного преобразователя электрический сигнал и изменяет его, придавая ему нужные характеристики; эту часть называют «промежуточным преобразователем». И, наконец, существует последняя часть «исполнительный элемент», которая получает сформированный электрический сигнал и по нему выполняет действие, которое ожидают от всего устройства.

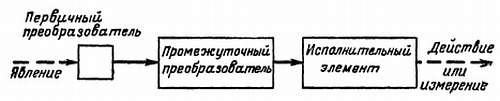

Рис. 2. Любое измерительное радиоэлектронное устройство содержит первичный преобразователь, превращающий исследуемое явление в электрический сигнал, пригодный для использования вторичным преобразователем; последний подает сигнал на исполнительный элемент, который служит для выполнения нужного действия или измерения.
Н. — Это все дьявольски сложно. Я предпочел бы один хороший конкретный пример.
Л. — Хорошо, в твоем устройстве первичным преобразователем является микрофон, «переводящий» подлежащее обнаружению явление (шум) в электрический сигнал. Роль промежуточного преобразователя у тебя выполняет усилитель, повышающий мощность выработанного микрофоном сигнала. Исполнительным элементом является реле и приспособление, подающее сигнал тревоги.
Н. —
Л. — В этом случае следовало бы использовать не шум, а какие-либо другие признаки присутствия вора, например, попадание его в луч света. Лучше воспользоваться инфракрасным лучом, чтобы злоумышленник ничего не видел и не чувствовал себя обнаруженным, тогда с помощью фотоэлемента…
Н. — Сжалься, Любознайкин! Ведь я ничего этого не знаю.
Инфракрасные лучи, фотоэлементы и все прочее чрезмерно сложно для меня! И мне придется по крайней мере сдать экзамены на диплом по общей физике, чтобы суметь понять кое-что… но до этого, поверь мне, пройдет не одна бессонная ночь!
Л. — Перестань заблуждаться, Незнайкин. Ты можешь прекрасно разобраться в электронике и без капитального университетского теоретического курса; твои познания в области радиотехники тебе очень помогут. Я скажу даже больше: ты не только можешь, но и должен понять электронику. Ты молод и, тебе необходимо идти в ногу со временем. В эпоху искусственных спутников, радиолокации далеких планет, электронных вычислительных машин со сложными программами, ядерной, техники и промышленной электроники ты уже не можешь довольствоваться лишь знанием радиоприемника. Тебе нужно расширять свой кругозор…
Н. — О, какое красноречие! Можно подумать, что я нахожусь в Бурбонском дворце [1] . Но в одном отношении ты несомненно прав: я полностью согласен, как ты говоришь, «расширить свой кругозор». С чего следует начать? Я надеюсь, что ты не будешь говорить мне о математике…
Л. — Успокойся. Некоторые дополнительные сведения по математике (а они-то, как мне кажется, уж не столь обширны), позволят лучше описать явления; но, на мой взгляд, формула или уравнение еще никогда не объясняли принцип действия. Поэтому, прежде чем обращаться к алгебре, нужно понять физическую сторону явления.
1
Дворец в Париже, в котором проводятся заседания Национального собрания Франции. (Прим. перев.)
И возвращаясь к твоему вопросу, я советую тебе начать с… начала, т. е. с различных первичных преобразователей.
Н. — Ну, так приступим к делу! Объясни мне, как работает фотоэлемент: и я узнаю все о первичных преобразователях.
Л. — Ты просто воплощение скромности, рядом с тобой бледнеет даже фиалка [2] . Когда ты поймешь, как работает фотоэлемент (впрочем, это не единственный используемый в электронике светочувствительный прибор), ты все же не сможешь считать, что знаешь «все» о первичных преобразователях, ибо существует такое множество разнообразных преобразователей…
2
Во Франции фиалка служит символом скромности. (Прим. перев.)
Н. — А что могут воспринимать первичные преобразователи, кроме света и звука?
Л. — По правде говоря, очень немногие явления: скорость, ускорение, давление, вибрацию, силу, вращающий момент, радиоактивное излучение, температуру, проводимость, кислотность, влажность…
Н. — Сжалься, Любознайкин! Не кидай в меня больше этими названиями! Это ужасно, но мне никогда не удастся ознакомиться со всеми существующими преобразователями. Я предпочитаю немедленно же отказаться от своей затеи освоить электронику.
