Электроника?.. Нет ничего проще!
Шрифт:

Рис. 12. Тензометрический преобразователь представляет собой проволоку с высоким электрическим сопротивлением, уложенную в виде зигзага и прикрепленную к листу бумаги.

Это приспособление наклеивают на деталь (обычно металлическую), которая подвергается воздействию силы, вызывающей деформацию, приводящую к внутренним напряжениям. Если деталь подвергается растяжению, то участок, где наклеен измерительный резистор, удлиняется; это же происходит с резистором, и его сопротивление изменяется.

Вопрос
эластичности…

Н. — Любознайкин, но это совсем не годится! Ты говоришь мне о металлической детали…

Л. — Необязательно, это только наиболее распространенный случай.

Н. — Если бы ты сказал мне о резине, я охотно допустил бы, что она деформируется под воздействием силы, но о металле этого сказать нельзя.

Л. — Посмотри на этот металлический стержень; он совершенно прямой, если его держать вертикально. А теперь я перевожу его в горизонтальное положение и один конец зажимаю в тисках; ты видишь, что стержень прогнулся. Теперь ты вынужден признать, что расположенные сверху волокна металла удлинились, а расположенные внизу — укоротились.

Н. — Тебе не следовало говорить мне этого! Теперь, проходя по мосту, я всегда буду думать, что детали его настила удлиняются под моим весом.

Л. — До тех пор, пока ты не заставишь их превысить предел эластичности, их удлинение остается строго пропорциональным вызывающей его силе, и опасаться совершенно нечего. Мост рассчитан на большие нагрузки. А кроме того, к счастью для нашего преобразователя, провод которого без риска обрыва может удлиниться не больше чем на долю процента, удлинение изучаемой детали очень мало.

Н. — Допускаю, но меня беспокоит другое: ты мне сказал, что изменение сопротивления не превышает 0,5 %, а такое ничтожное изменение несомненно нельзя заметить по стрелке омметра.

Измерение малых изменений сопротивления

Л. — Разумеется, поэтому в этом случае пользуются не омметром. Измерения производят с помощью схемы, наводящей ужас на многих студентов последних курсов, ибо они не понимают простоты — моста Уитстона.

Н. — О, опять этот ужас! Я никогда не понимал этого отвратительного сооружения: четыре уравнения с четырьмя неизвестными…

Л. — Мы поступим иначе. Посмотри на схему, изображенную на рис. 13. Что это такое?

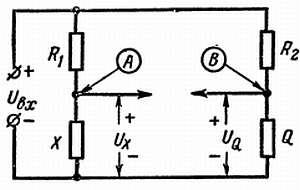

Рис. 13. Мост Уитстона состоит всего лишь из двух делителей напряжения. Напряжение между точками А и В равно нулю, когда мост сбалансирован (Uх = UQ).

Н. — Здесь нет ничего таинственного: батарея и два делителя напряжения.

Л. — Хорошо, но можешь ли ты назвать величины напряжений UХ и UQ?

Н. — Хм… давай посмотрим. Кажется, я догадался, если воспользоваться схемой, представленной на рис. 5, то получим:

Л. — Незнайкин, 20 из 20! [3] А теперь скажи мне, когда UХ будет равно UQ?

3

В учебных заведениях Франции пользуются 20-балльной системой оценок. (Прим.

перев
.)

Н. — Ну разумеется, когда

Л. — Хорошо, а теперь следи за мной. Деля обе части уравнения на Uвх, я получаю:

В этой пропорции произведение крайних членов равно произведению средних членов, следовательно,

X(R2 + Q) = Q(R1 + X) или XR1 + XQ = QR2 + XQ.

Из обеих частей уравнения я вычитаю величину XQ и в результате получаю:

XR2= QR1

Н. — До сих пор я уследил за тобой…

Л. — Вот и хорошо, а теперь остановись, расчеты закончены. Только что полученное выражение представляет собой условие равновесия (баланса) моста Уитстона, показывающее что в нашей схеме (а она и есть мост Уитстона) UХ = UQ. Это подтверждается тем, что чувствительный вольтметр, включенный между точками А и В, показывает нуль.

Н. — Согласен, мост Уитстона — это очень просто. Но что он даст нам для наших тензометрических преобразователей?

Л. — Представь себе, что R2, Q и X — постоянные резисторы, a R1 — резистор, чувствительный к увеличению длины. Мы начнем с уравновешивания моста путем воздействия на резисторы R2 и Q. Тогда включенный между точками А и В вольтметр покажет нуль. Если сопротивление резистора изменится хотя бы и очень немного, напряжения UХ и UQ перестанут быть равными и стрелка вольтметра отклонится и возможно до самого края шкалы, если прибор очень чувствительный.

Н. — Изумительный метод! И до чего практичен этот резистор R1, чувствительный к механическому натяжению проволоки, из которой он сделан!

Влияние температуры

Л. — Это было бы слишком хорошо; резистор чувствителен к температуре по крайней мере в такой же степени, как и к воздействию силы. Но в этом случае мост Уитстона проявил себя еще лучше; в X вводится идентичный R1, но не подвергающийся механическому напряжению резистор. Его размещают рядом с резистором R1 (рис. 14), чтобы он находился при той же температуре, но приклеивают к детали только одним концом (чтобы он не испытывал воздействия механических усилий). Изменение температуры одинаково сказывается на R1 и X и не нарушает равновесие моста; и только удлинение проволоки резистора R1 может вывести мост из равновесия.
