Основные отличительные качества, выделяющие мигающий светодиод, — это стабильность частоты мигания. Ее изменение при уменьшении тока через светодиод (возможность незначительной регулировки) и широкий угол обзора. В наименовании мигающие светодиоды имеют латинскую букву «F» (табл. П6.2).

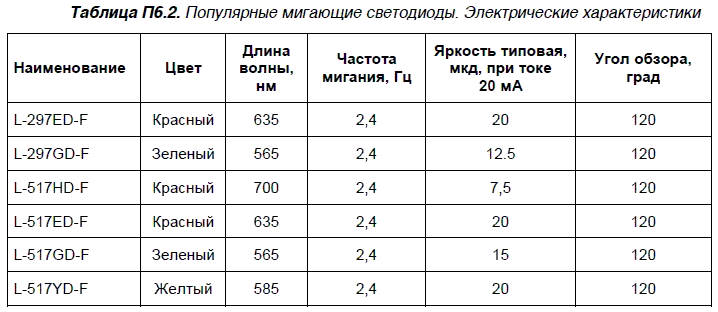

Наиболее популярные типы мигающих светодиодов представлены в табл. П6.2.
6.3. Полноцветные светодиоды
Полноцветные светодиоды приобретают среди радиолюбителей всеобщую популярность.
Например, компания PARA Light Electronics с 2005 года начала выпускать новые типы светодиодов EP-LED.
Это оригинальные
При силе света 14 кд обеспечивается угол более 100°.
Рассеиваемая мощность при максимальном токе составляет 1,6 Вт, поэтому данные диоды требуют принятия мер по отводу тепла, например, использование радиатора.

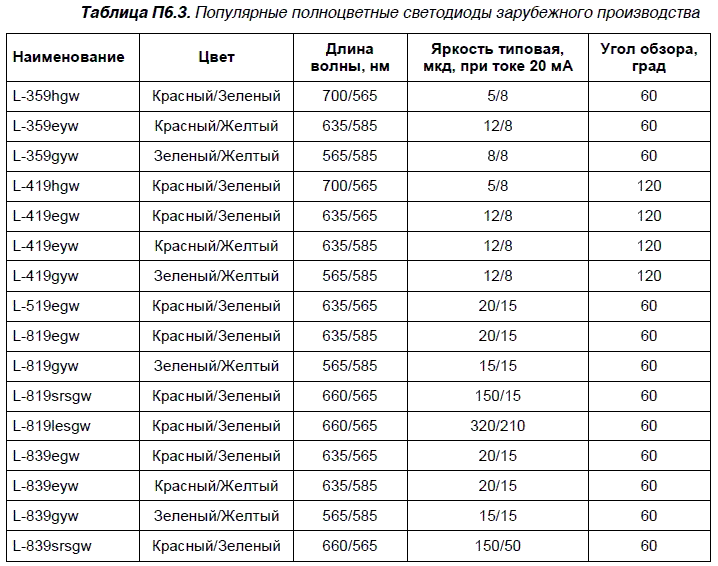

Наиболее популярные типы полноцветных светодиодов представлены в табл. П6.3.
Один из конкурентноспособных (относительно зарубежных аналогов) полноцветный светодиод отечественного производства СДК-Ц-2-60 имеет прямой ток 40 мА, силу света 2000 мкд (2 кд), угол излучения — 60°.

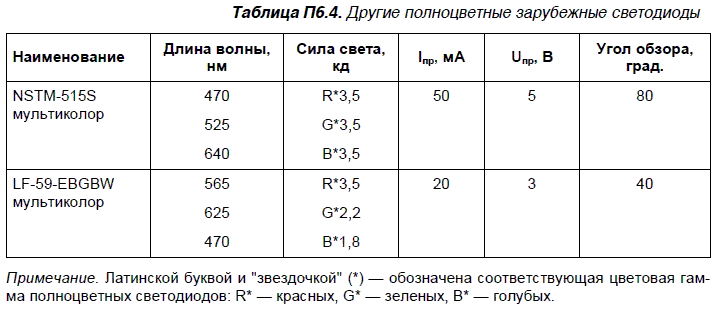

Кроме того, популярные полноцветные светодиоды представлены в табл. П6.4.
6.4. Популярные одноцветные светодиоды

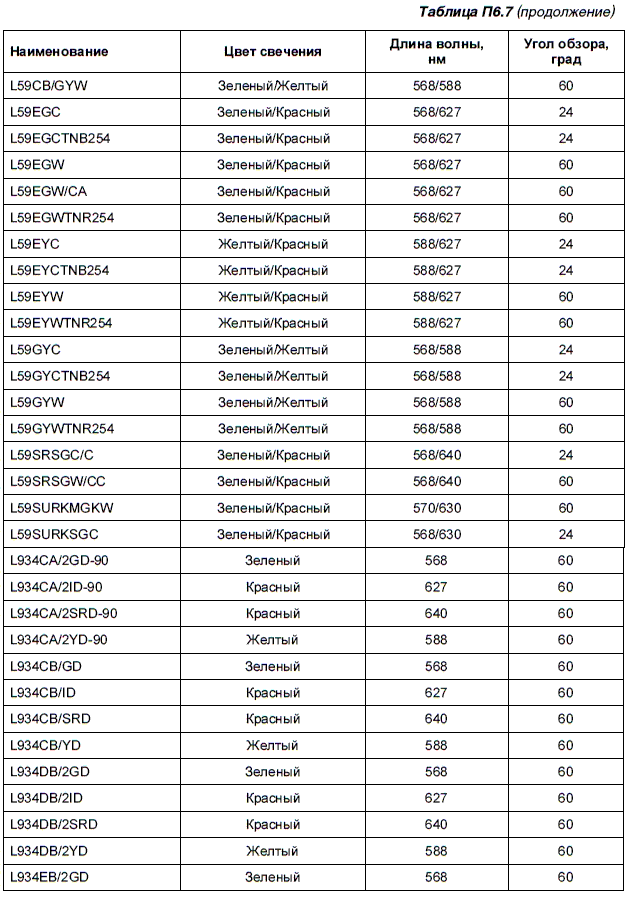

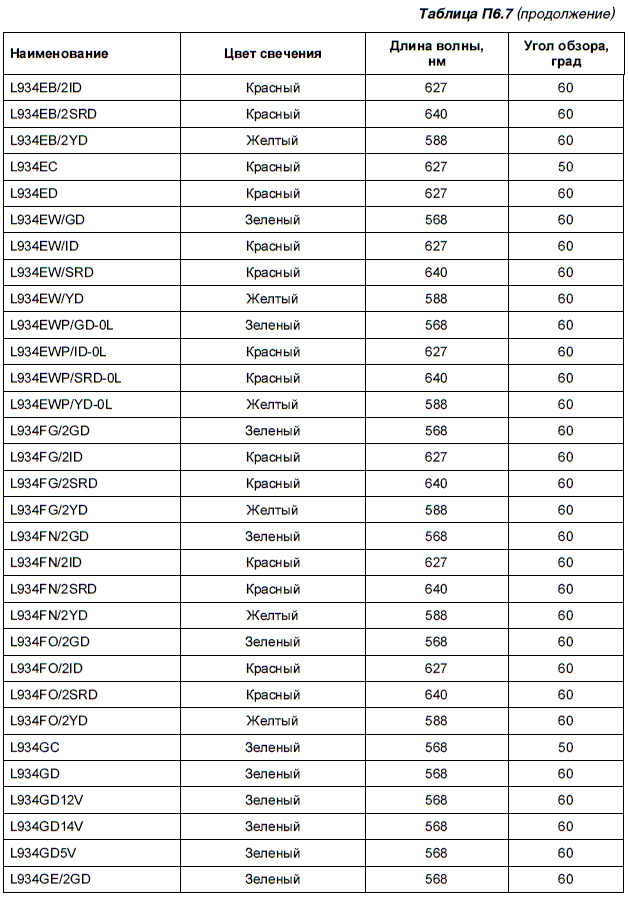

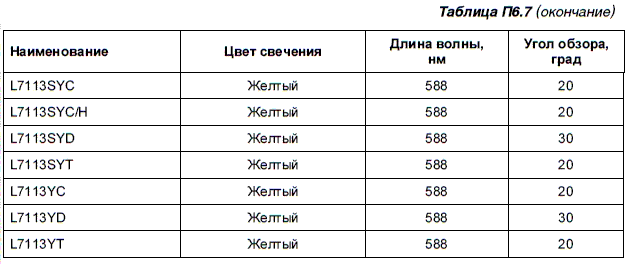

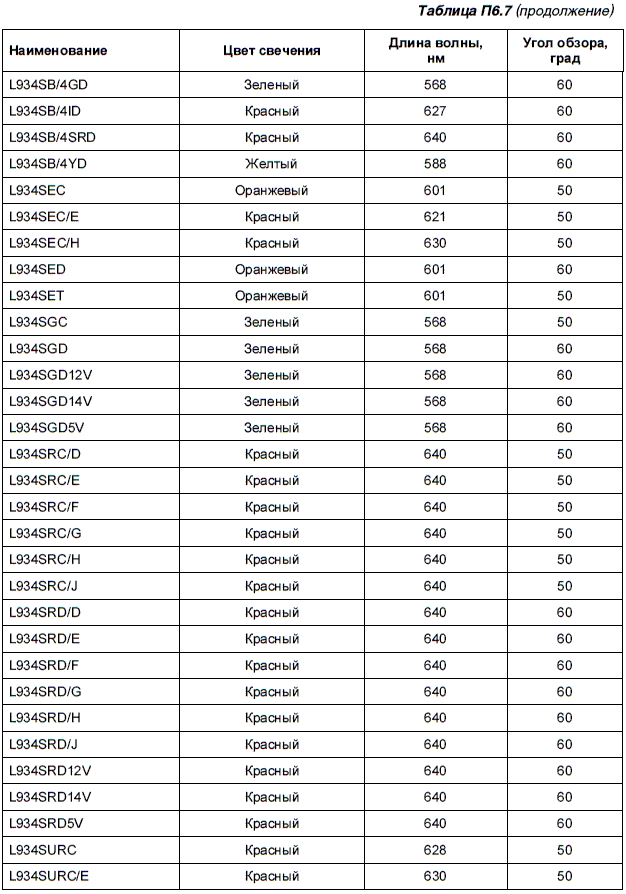

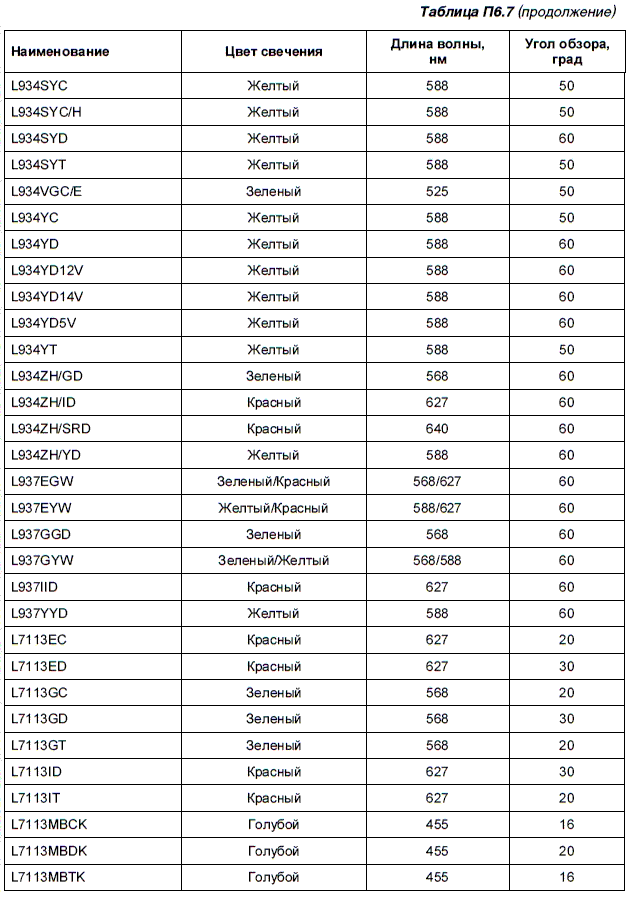

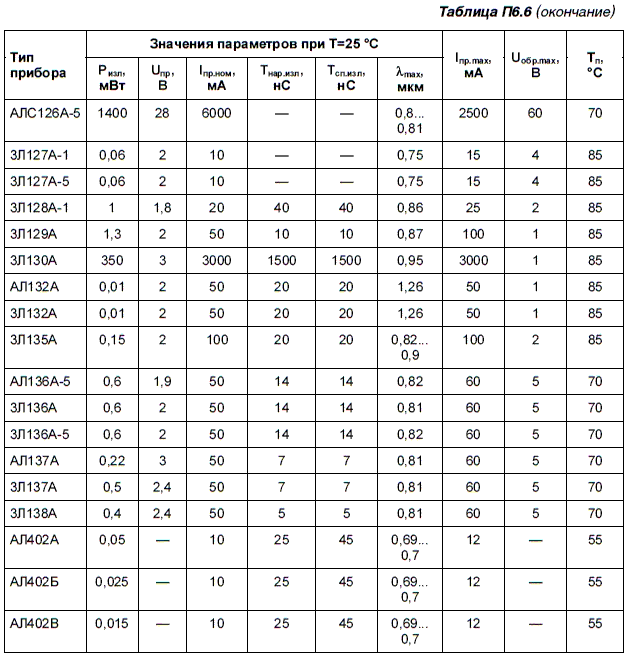

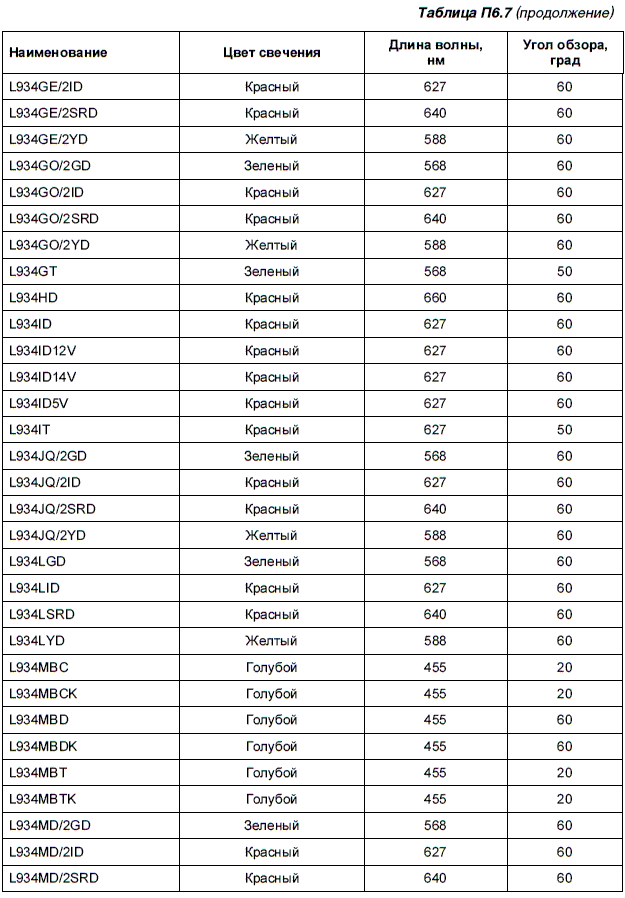

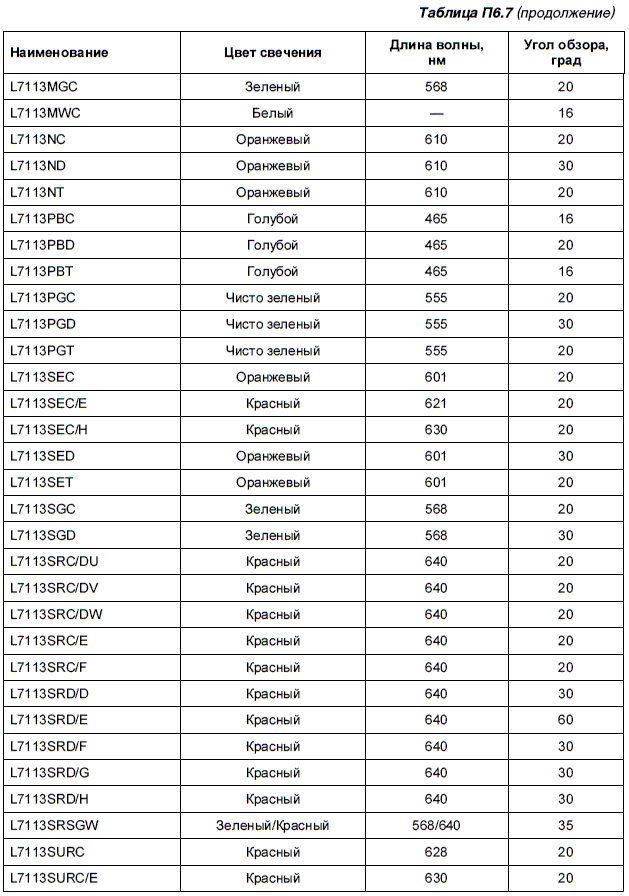

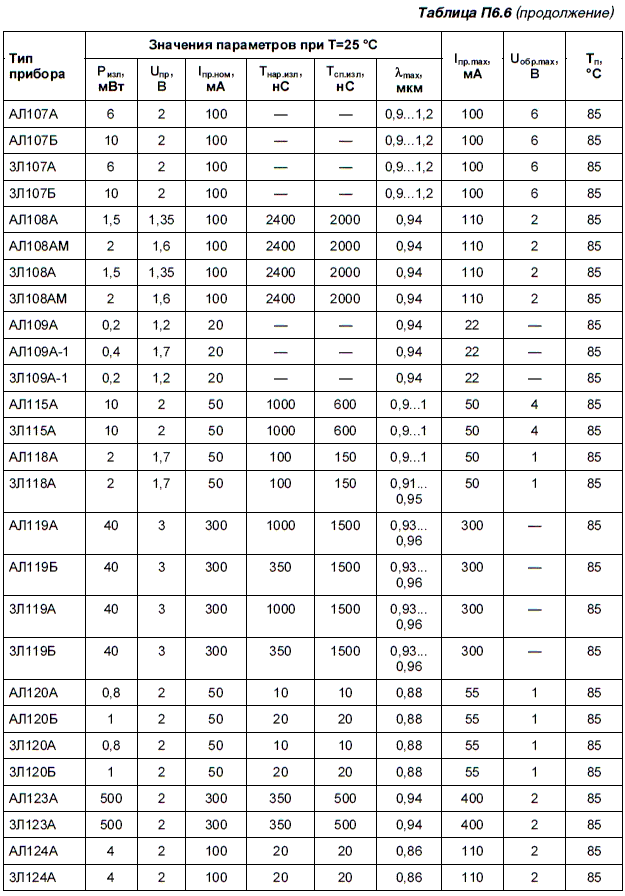

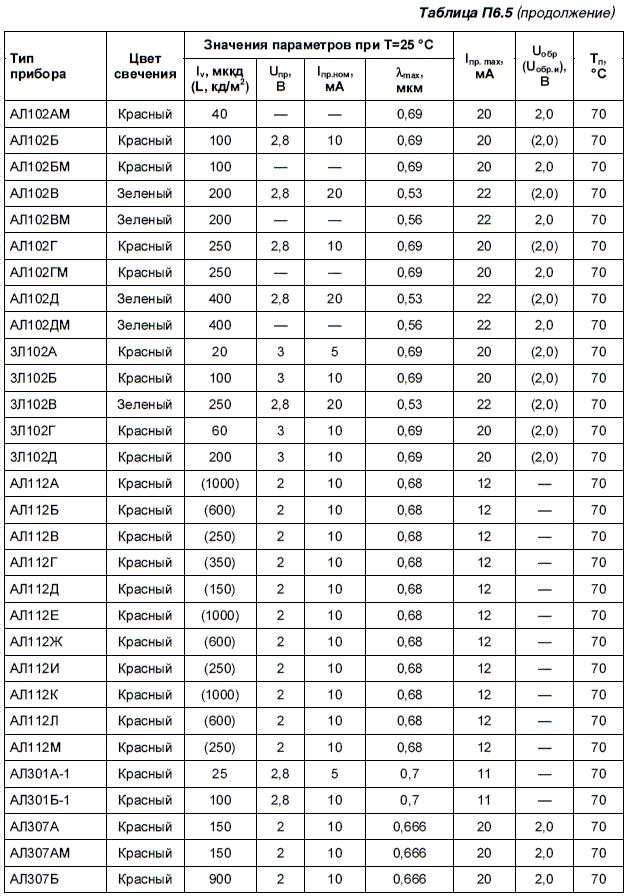

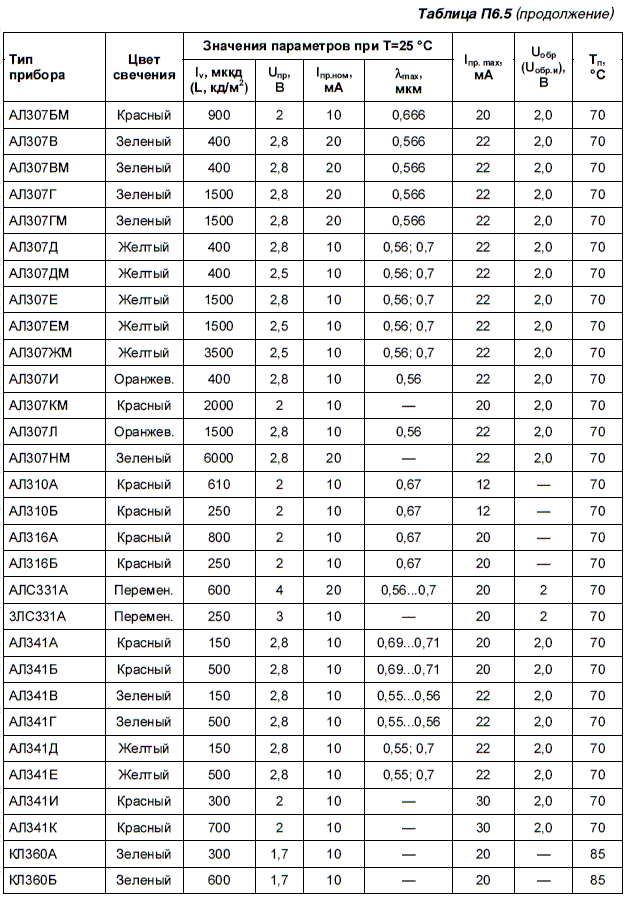

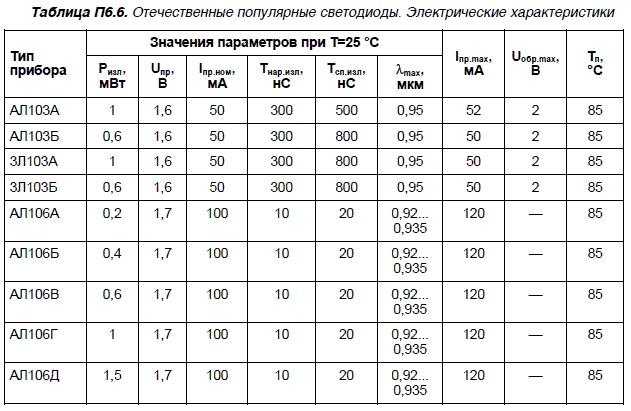

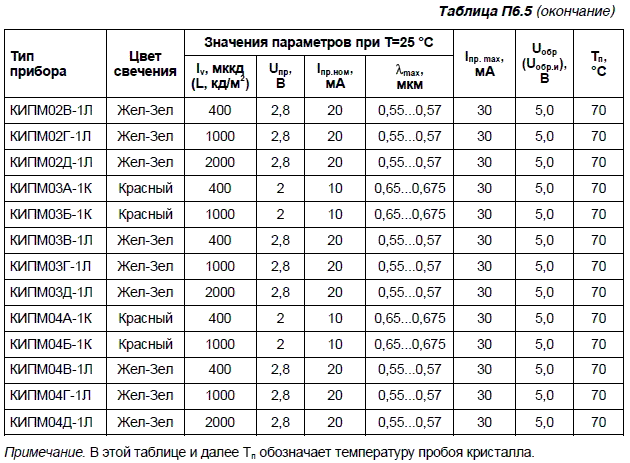

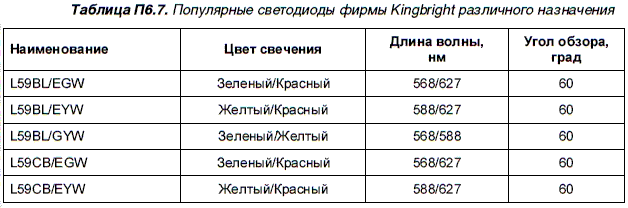

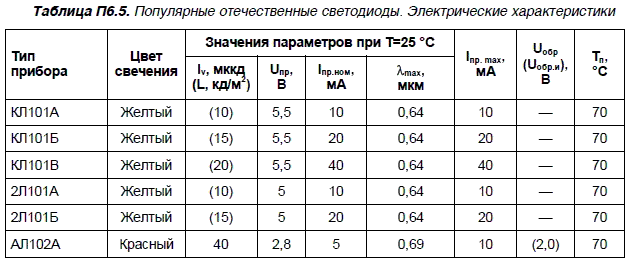

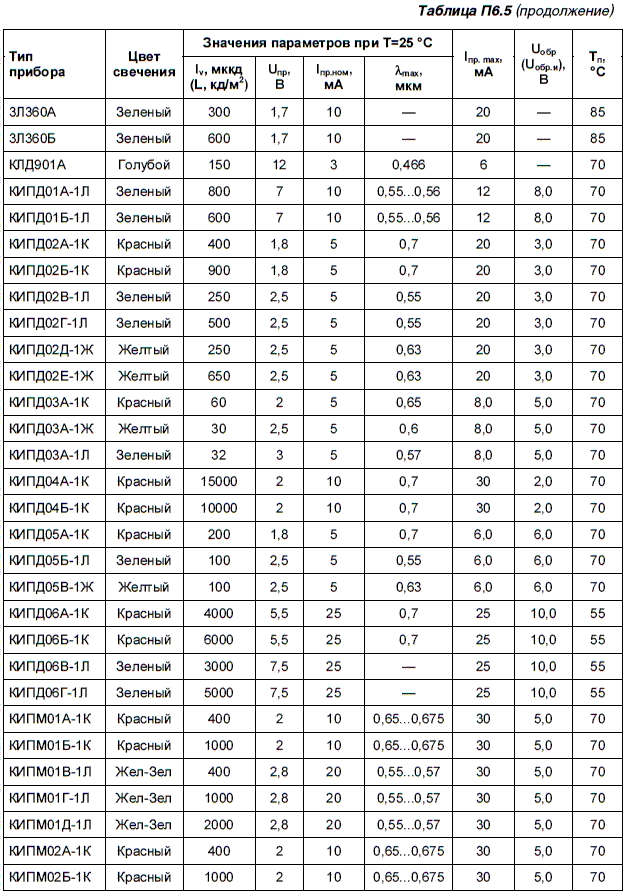

Наряду с отечественными производителями светодиодов в продаже уже давно появились светодиоды зарубежного производства, как ни странно имеющие наименьшую стоимость по сравнению с отечественными светодиодами. Популярные отечественные светодиоды представлены в табл. П6.5 и П6.6. Зарубежные светодиоды, на примере производства фирмы Kingbright сведены в табл. П6.7. Туда же помещены актуальные справочные данные по двухцветным светодиодам той же фирмы.
Приложение 7
Популярные
Наряду с приборами, дающими возможность осуществлять линейное усиление сигналов, в электронике, в вычислительной технике, и особенно в автоматике, широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: запертое, характеризующееся высоким сопротивлением, и отпертое, характеризующееся минимальным сопротивлением.
Динистор — это управляемый диод, состоящий из четырех чередующихся слоев p1 — n1– p2– n2. Если подать на него не очень большое напряжение U, плюсом на слой р1 и минусом на слой n1, то потечет ток в направлении, как показано стрелкой. В результате переходы П1 и П2 будут работать в прямом направлении, а переход П2 — в обратном. Таким образом, получится как бы сочетание двух транзисторов в одном приборе.
Комбинация транзисторов p-n-p и n-p-n обладает свойствами динистора и используется на практике: одним транзистором является комбинация слоев p1– n1– p2, другим, соответственно — комбинация слоев n1– p2– n2. Слои p1 и n2 являются эмиттерами, ni и p2 — базами для одного транзистора и коллекторами для второго. Во избежание путаницы их называют базами. Переход П2 называют коллекторным.
Происхождение отрицательного участка на характеристике динистора обусловлено той же причиной, что и в лавинном транзисторе. У обоих приборов на этом участке задан постоянный ток базы (у динистора он равен нулю).
Предпочтительным материалом для динисторов является кремний, т. к. у кремниевых переходов благодаря большей роли процессов генерации — рекомбинации коэффициент инжекции при малых токах близок к нулю, и с ростом тока увеличивается медленно. Еще одним преимуществом кремния является малая величина тока в запертом состоянии прибора. Однако, с другой стороны, кремниевые переходы характерны большей величиной прямого напряжения и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.
Преимущества электронных устройств с участием динисторов (многие из которых источники питания и преобразователи напряжения) — малая рассеиваемая мощность и высокая стабильность выходного напряжения; одним из недостатков является ограниченный выбор выходных напряжений, определяемый напряжениями включения (открывания) динисторов. Купирование этого недостатка полностью во власти разработчиков и производителей современной элементной базы динисторов.
Далее рассмотрим справочные данные (электрические характеристики) популярных динисторов.

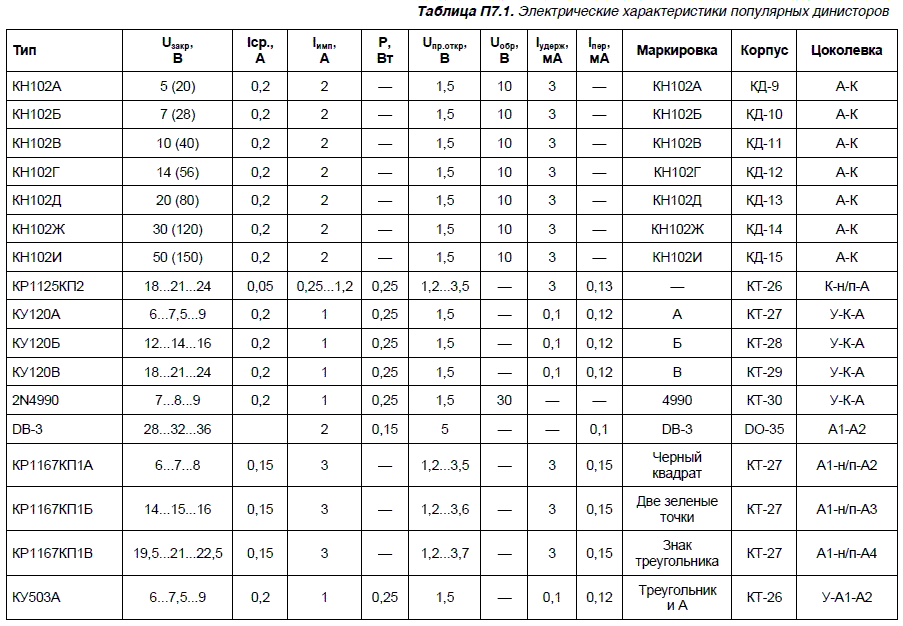

Электрические характеристики популярных динисторов представлены в табл. П7.1.
Приложение 8
Слаботочные электромагнитные реле фирмы Omron
Реле фирмы Omron широко используются в бытовой технике, системах автоматизации, мобильных устройствах, информационном оборудовании. Приведенная в табл. П8.1—П8.9 справочная информация поможет при определении реле по его названию на схеме или печатной плате, заменах вышедших из строя реле, поиске их аналогов по электрическим характеристикам и правильному подбору по размерам.
