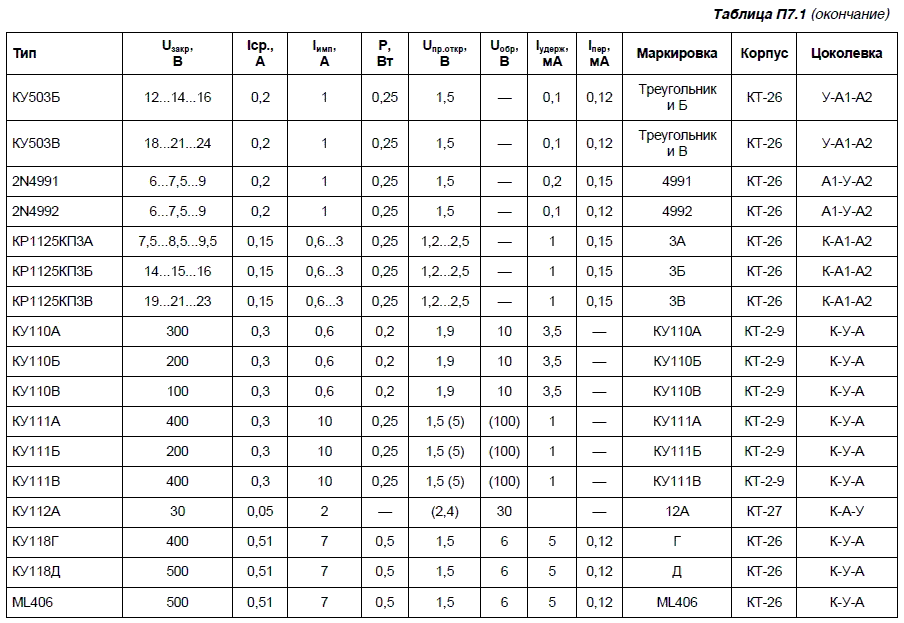

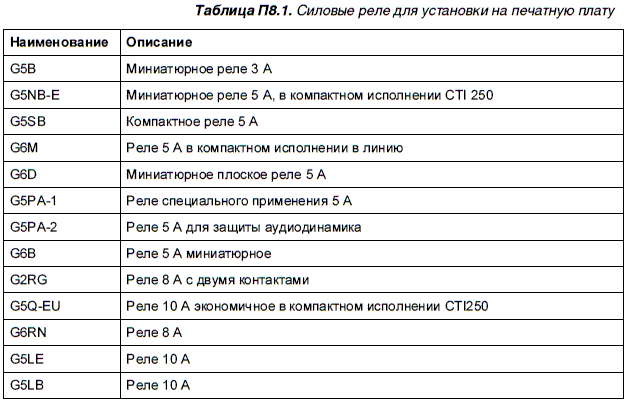

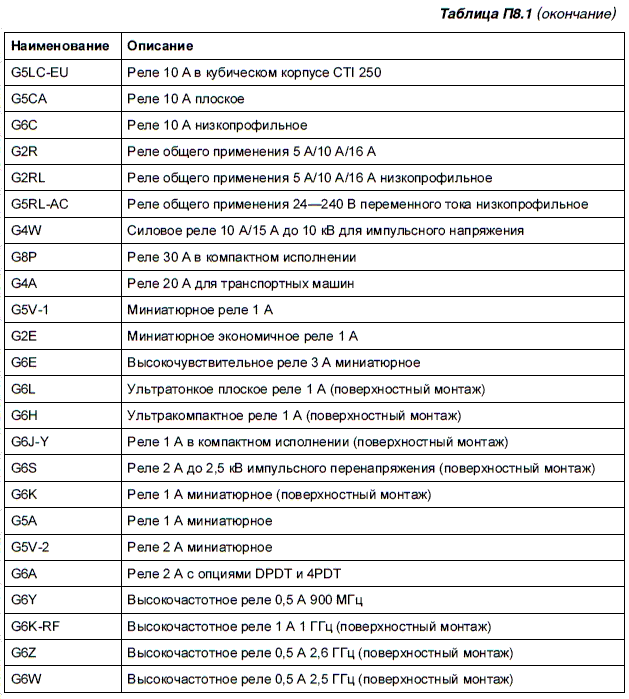

Рассмотрим типы популярных реле и их назначение.

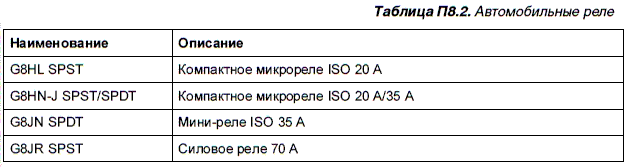

На рис. П8.1 представлен внешний вид автомобильных реле.

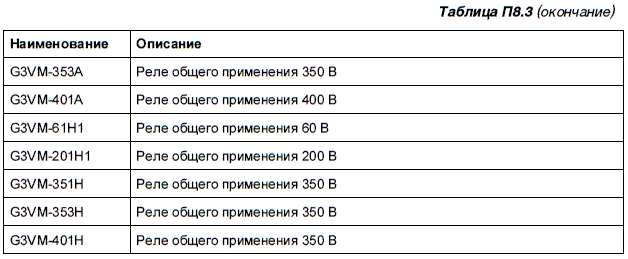

Реле

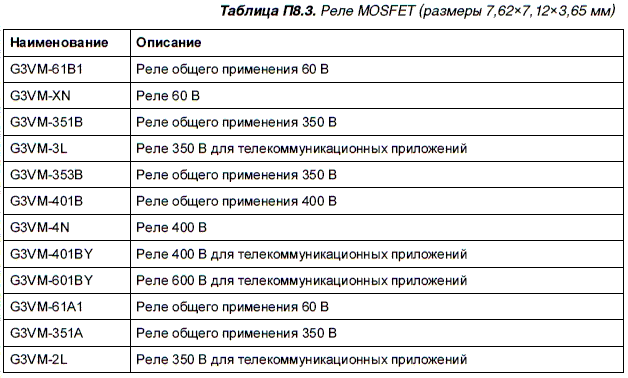

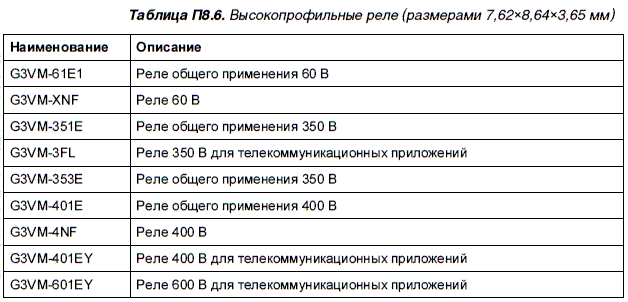

Высокопрофильное реле с размером 7,62x8,64x3,65 мм представлено на рис. П8.3.

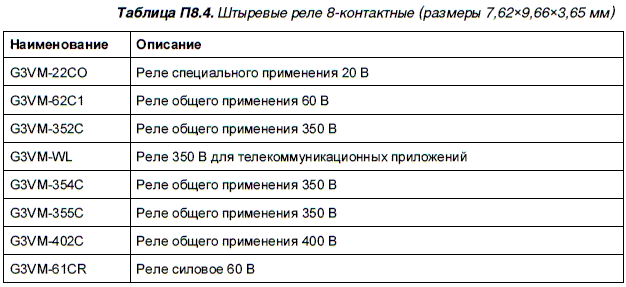

Реле для поверхностного монтажа, имеющего 8 контактов и размеры 7,62x9,66x3,65 мм, показано на рис. П8.4.

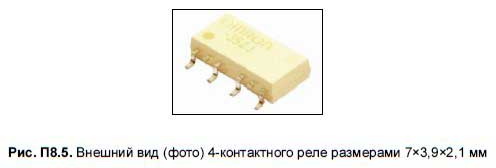

Внешний вид (фото) 4-контактного реле в компактном исполнении с размерами 7x3,9x2,1 мм представлен на рис. П8.5.

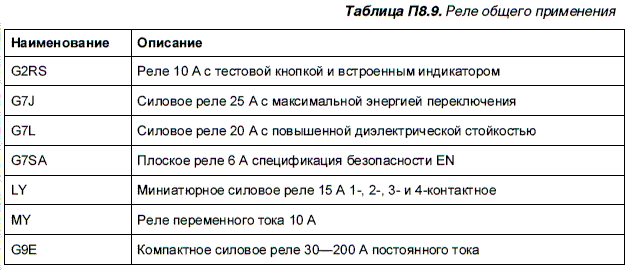

Примеры трех реле общего применения представлены на рис. П8.6.

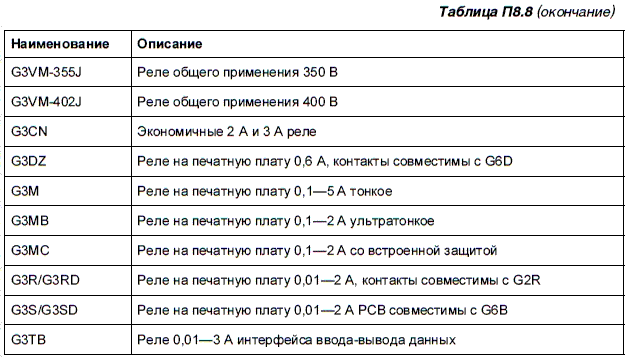

Приложение 9
Микросхемы-стабилизаторы. Справочные и электрические характеристики

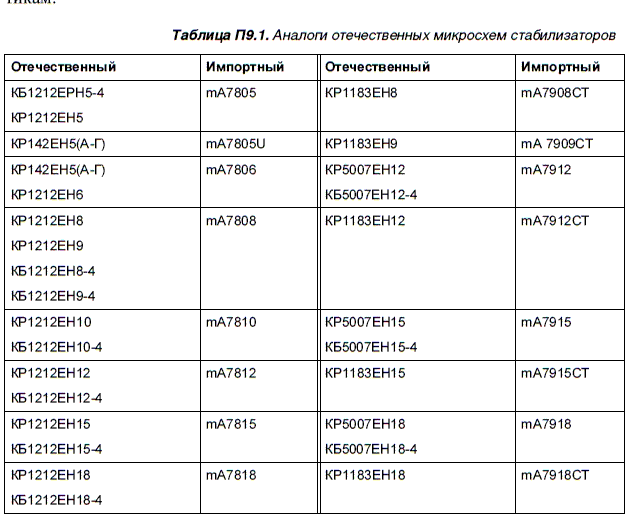

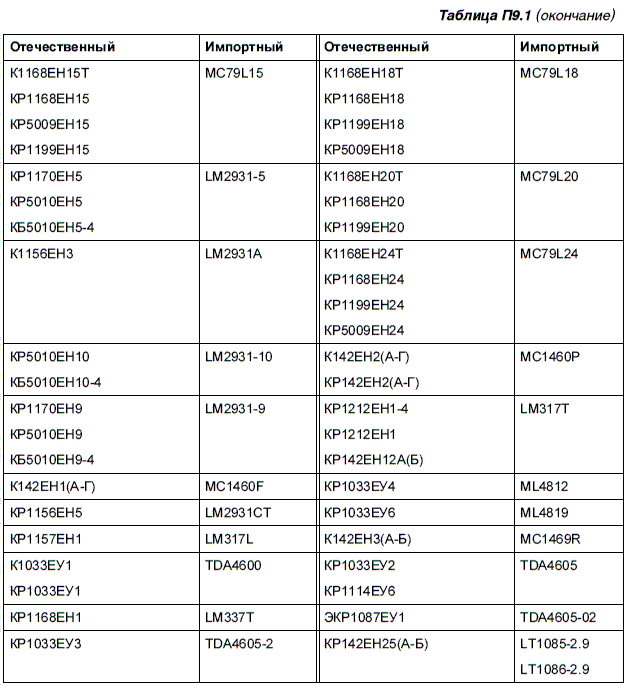

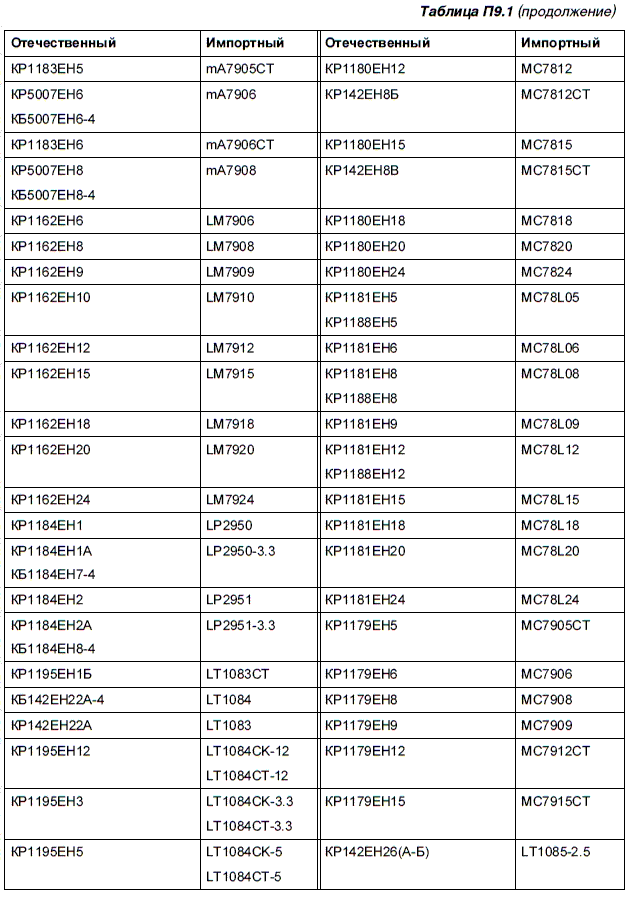

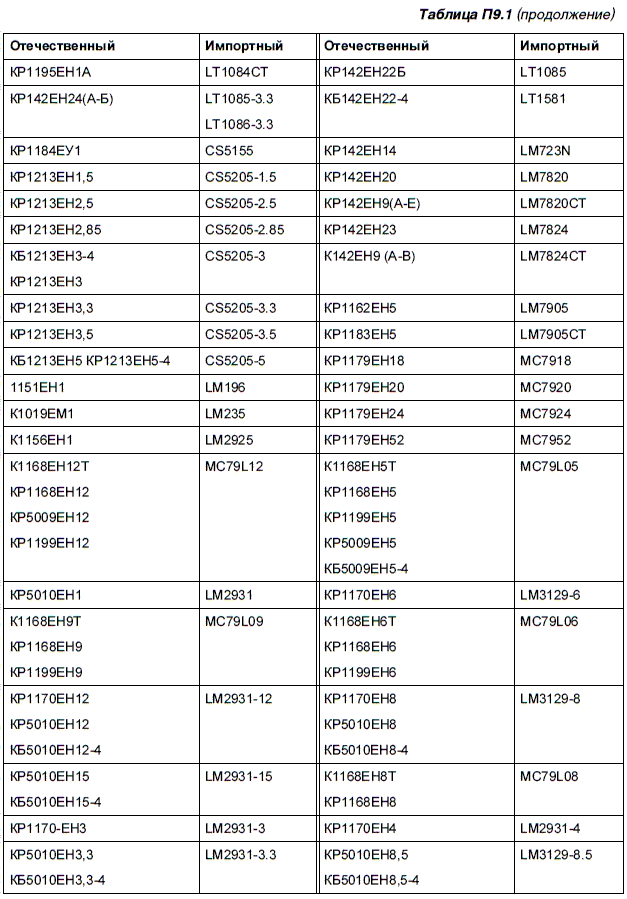

В табл. П9.1 представлены полные аналоги по электрическим характеристикам.
Приложение 10
Фирмы-производители электронных компонентов и их адреса в Интернете

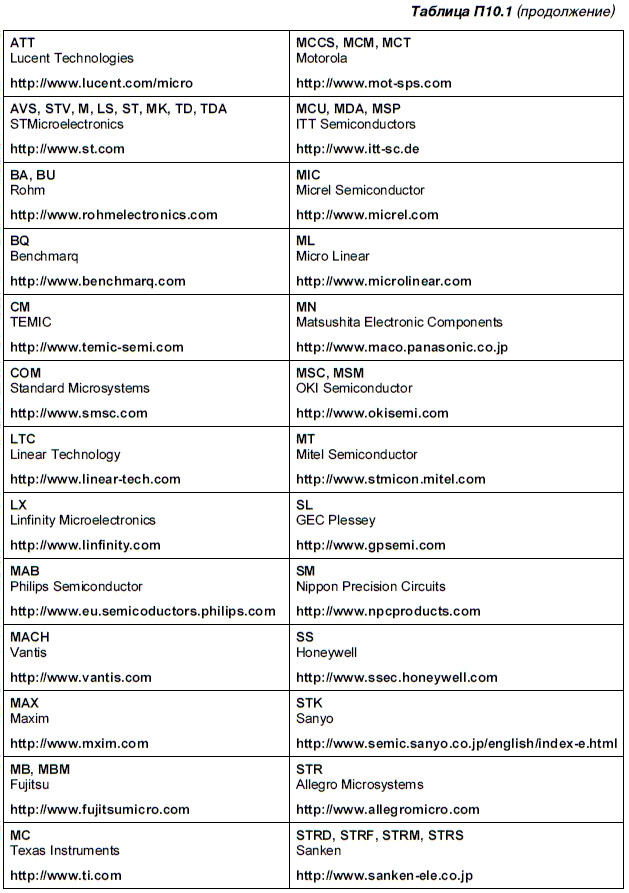

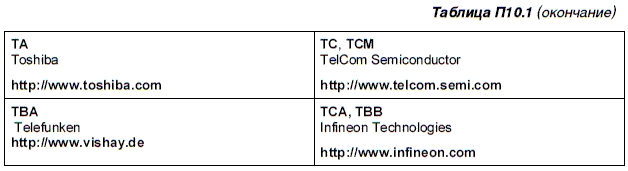

Компоненты для радиоэлектронной промышленности выпускаются различными фирмами-производителями, филиалы которых расположены по всему миру. Чтобы не запутаться в маркировке микросхем-аналогов и других электронных компонентов, найти справочные данные и электрические характеристики, важно знать адреса (сайты) производителей. Для этого вся полезная информация о наиболее известных и популярных фирмах-производителях электронных компонентов объединена в табл. П10.1. Филиалы фирм-производителей показаны в первой строке в ячейке табл. П10.1. В основном филиал фирмы-производителя прописывается и на корпусе микросхемы, например, МAX1486 или TDA2003.
Приложение 11
Популярные отечественные диоды, стабилитроны и стабисторы. Справочные данные
Радиолюбители в повседневной практике часто применяют дискретные полупроводниковые элементы — диоды, стабилитроны и стабисторы.

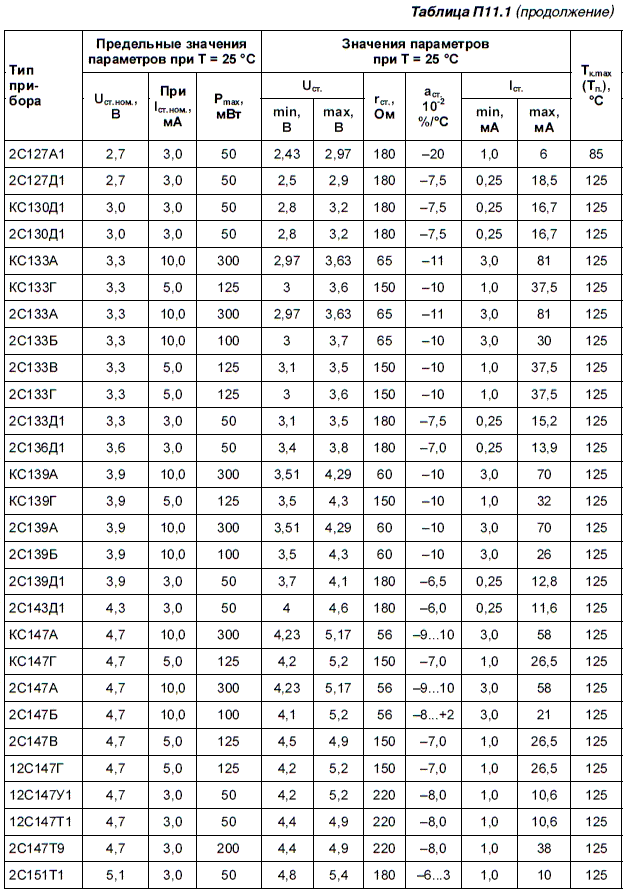

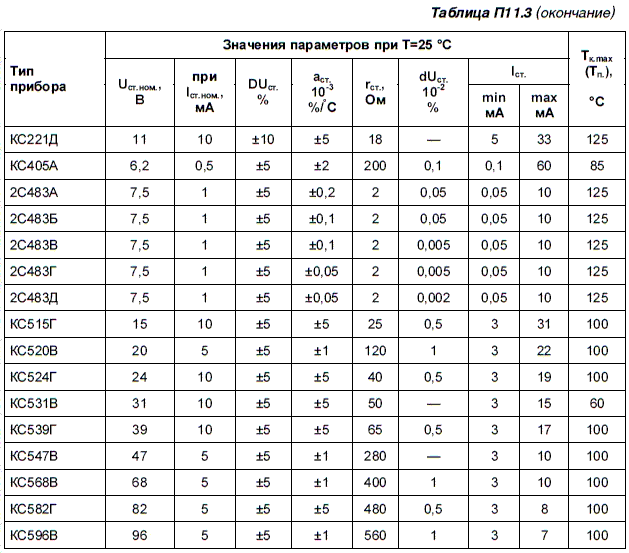

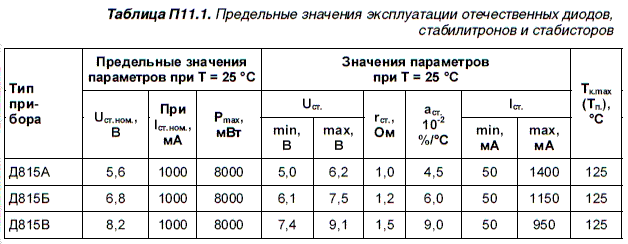

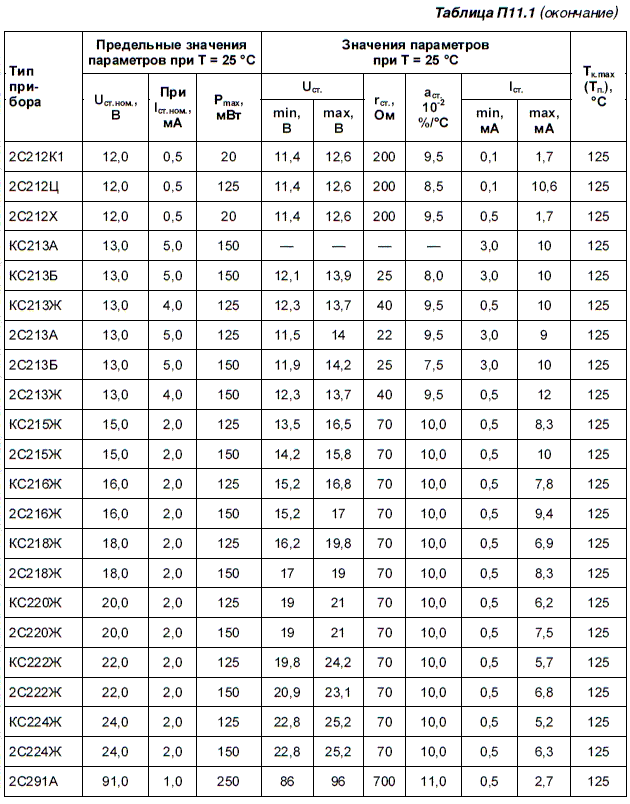

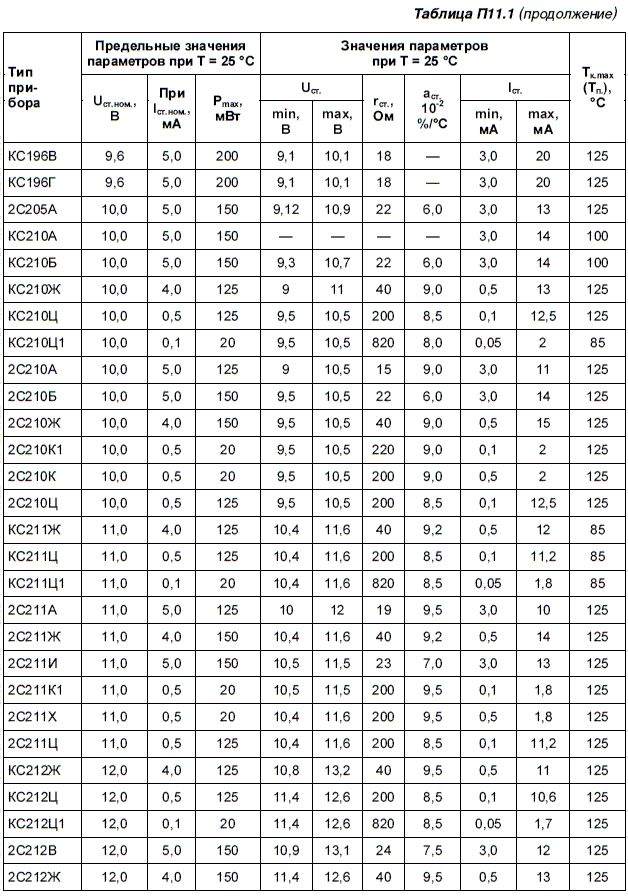

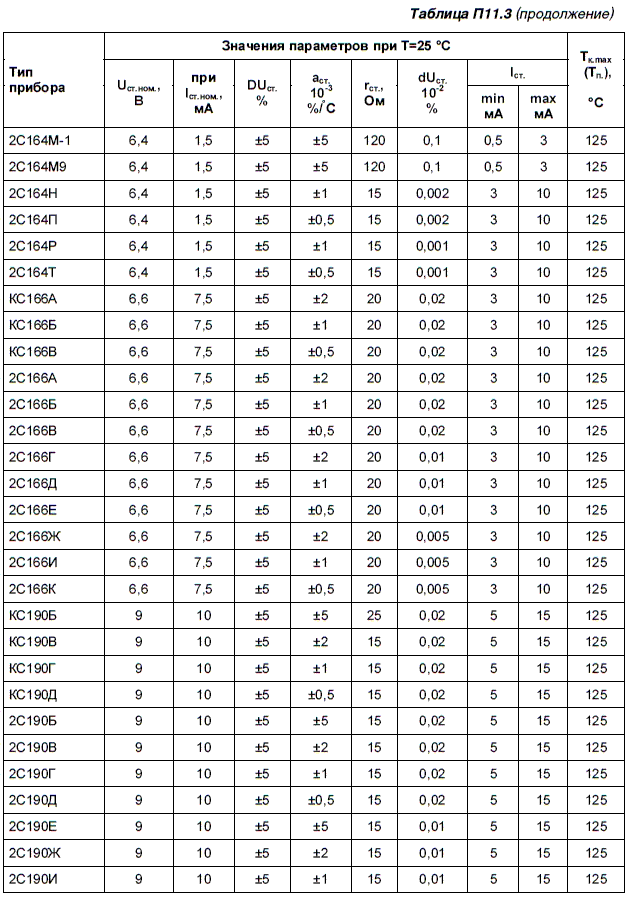

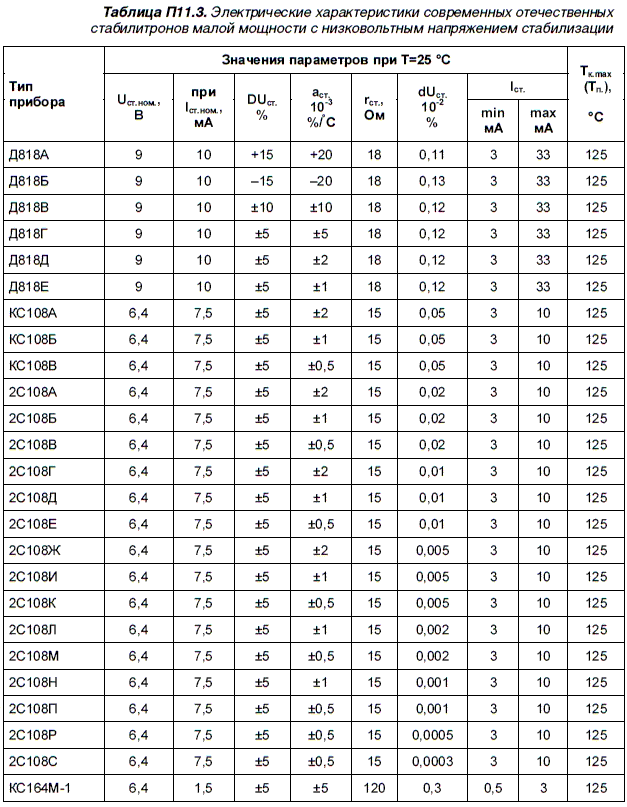

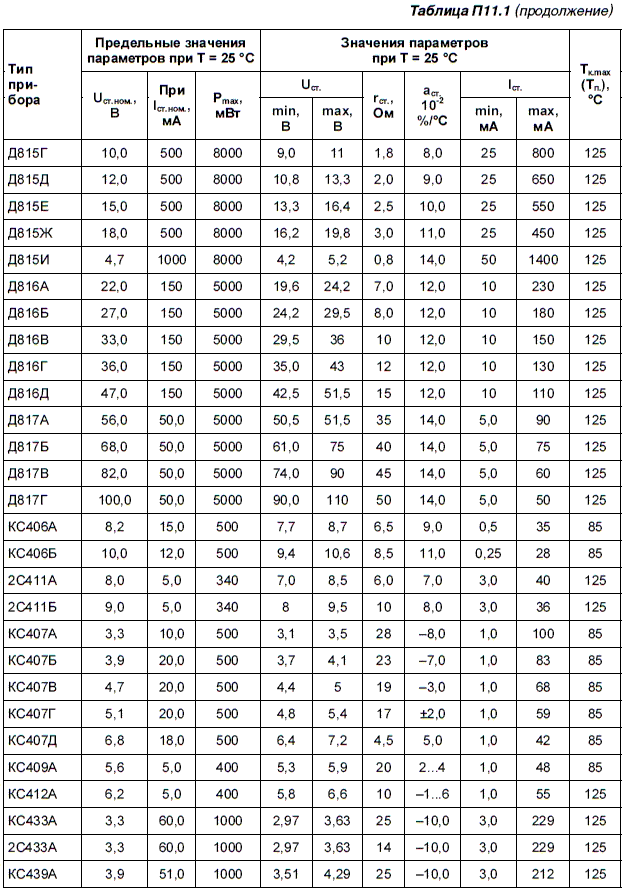

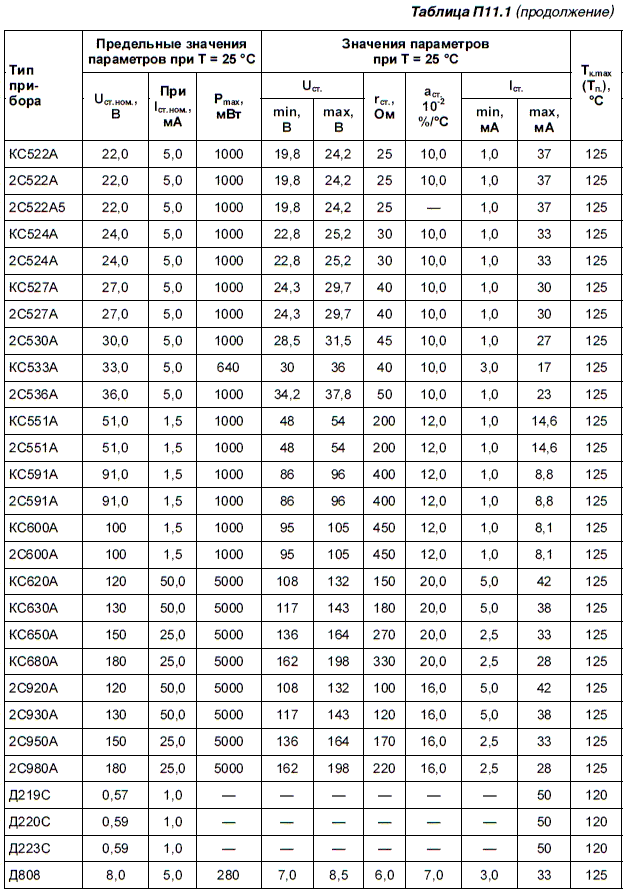

Для того чтобы правильно подобрать электронный компонент, произвести замену неисправной детали или рассчитать параметры электрической схемы, требуется знание электрических параметров, обозначений и маркировки полупроводниковых приборов. Все эти сведения можно найти в специализированных справочниках. Однако удобнее работать когда все необходимые справочные данные скомпонованы вместе, находятся «перед глазами» и нет необходимости обрабатывать несколько источников информации. В подборку справочных данных, состоящую из табл. П11.1—П11.5, сведены электрические параметры и особенности маркировки наиболее популярных полупроводниковых приборов. Эти данные подготовлены автором благодаря многолетнему опыту работы с полупроводниковыми приборами.
В

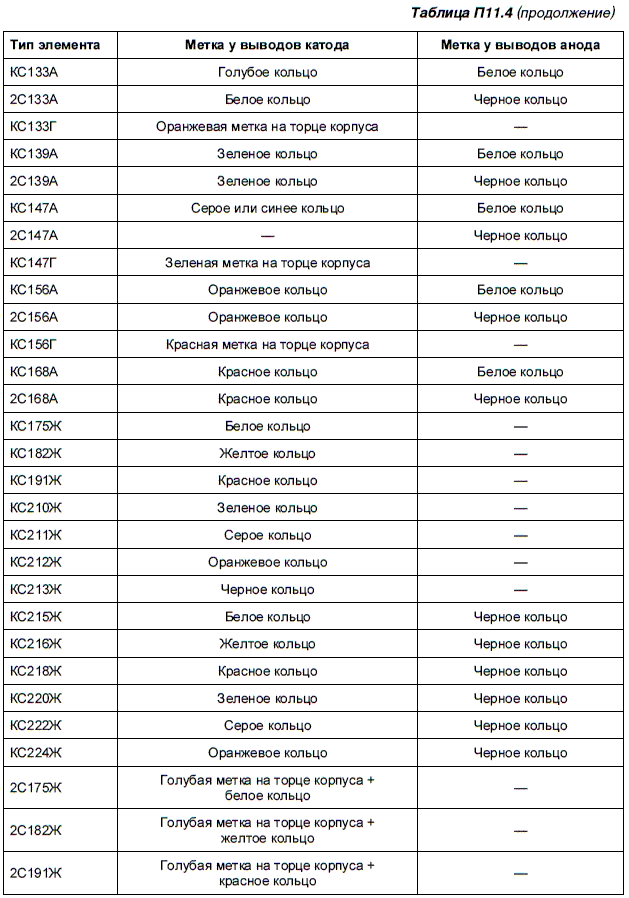

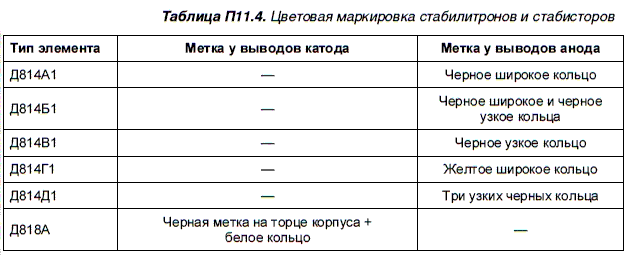

В табл. П11.4 представлены данные по цветовой маркировке отечественных стабилитронов и стабисторов.

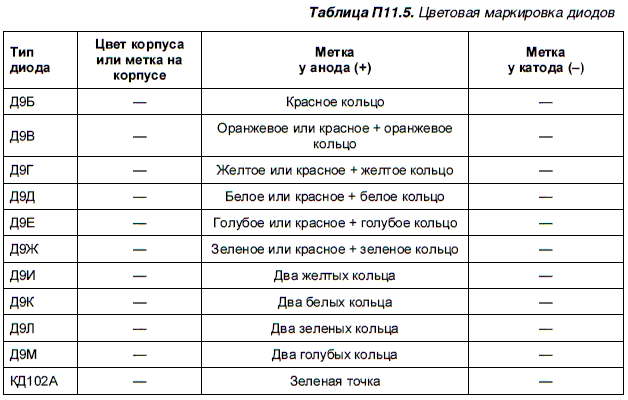

Информация по цветовой маркировке диодов представлена в табл. П11.5.
Приложение 12
Отечественные и зарубежные коаксиальные кабели. Справочный обзор
Среди многообразия коаксиальных кабелей наиболее популярными являются кабели с волновым сопротивлением 75 Ом (применяемые в качестве фидеров для телевизионной техники с частотами 50—862 МГц) и кабели с волновым сопротивлением 50 Ом, применяемые в основном в качестве фидеров антенн радиопередающих (радиоприемных) устройств на частотах до 250 МГц. Во втором случае, кабели в качестве фидеров с волновым сопротивлением 50 Ом используются в том числе радиолюбителями, осуществляющими радиосвязь на дальние и короткие расстояния и применяющих для этой цели трансиверы и радиостанции с мощностью (передатчика) до 100 Вт. Наиболее популярные кабели и их обозначения представлены далее.
Однако даже в среде ВЧ-кабелей с одноименными маркировками и типами встречаются различные по материалу кабели, которые можно распознать даже визуально. Так, например, на практике можно приобрести кабель для прокладки телевизионных антенн (рекомендуется САТ50 или САТ703) с волновым сопротивлением 75 Ом разных производителей и, соответственно, разного качества. Это стало уже традицией во многих сферах жизни, не только в радиоэлектронике, и, чтобы с этим досконально разобраться, потребуется внимательно вникнуть не только в цены, но и в материал, из которого создан кабель, и в особенности маркировки. Так, например, для телевизионного фидера не принципиально, какого производства будет кабель САТ703, рекомендуемый специалистами и установочными центрами (он лучший по отзывам, чем САТ50) — итальянского или китайского. А между тем, для педантичного читателя и установщика антенн разница очевидна.
Так, на кабеле САТ703 итальянского производства указан производитель Made in Italy, в то время как на одноименном кабеле китайского производства производитель не указан, только метраж, волновое сопротивление и тип кабеля. Кроме того, итальянский кабель визуально толще на 0,5 мм и его материал плотнее (оба белого цвета и имеют двойную оплетку — из фольги и сетки медного провода), чем китайский аналог (тонкость его заметна на ощупь при непосредственном сравнении того и другого кабеля). А между тем в розницу цена на одноименный кабель сегодня составляет (для САТ703 и САТ50) 15–20 руб. за метр. Поэтому (чтобы купить лучший) требуется разбираться в их особенностях. Отечественным аналогом для телевизионного фидера является РК75-4-11 (и его аналоги). В приведенных далее сведениях по высокочастотным кабелям приводятся взаимозаменяемые пары-аналоги.
