В комплект пилотажно-навигационного оборудования входит система автоматического управления полетом САУ-В24-1 с автопилотом ВАУП-1 для автоматической стабилизации вертолета по крену, курсу, тангажу, барометрической высоте и скорости полета. Имеются также автоматические радиокомпасы АРК-15М и АРК-У2, доплеровский измеритель скорости и угла сноса ДИСС-15Д, радиовысотомер РВ-5, комбинированная курсовая система «Гребень-1». В состав приборного оборудования входит командный пилотажный прибор ПКП-72М, указатель крена и тангажа УКТ-2, радиомагнитный индикатор РМИ-2. Связная аппаратура включает командные УКВ-радиостанции Р-860, Р-863
Вертолет широко применялся во время войны в Афганистане, а также участвовал в боевых действиях между Ираком и Ираном в начале 1980-х гг.
Ми-24 эксплуатируется в вооруженных силах стран СНГ и других государств. Построено свыше 5200 вертолетов, из них более половины для стран СНГ, остальные поставляются на экспорт в 18 стран мира: Алжир, Анголу, Афганистан, Венгрию, Вьетнам, Германию, Индию, Ирак, Йемен, Китай, Кубу, Ливию, Мозамбик, Никарагуа, Перу, Польшу, Северную Корею, Чехию и Словакию.
Экипаж, чел. 3
Скорость, км/ч:
максимальная 330
крейсерская 217-270
Максимальная скороподъемность, м/с 12,5
Потолок, м:
статический 1500
динамический 5000
Дальность, км:
перегоночная 1000
действия (в зависимости от нагрузки) 160-295
Масса, кг:
максимальная взлетная 11500
нормальная взлетная 8200
пустого вертолета 8500
Максимальная внешняя нагрузка, кг 2500
Максимальная боевая нагрузка, кг 2500
Число перевозимых людей, чел.:
десантников 8
раненых 4

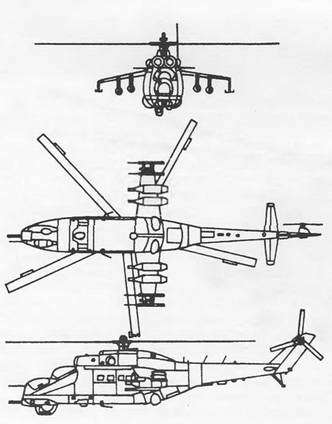

Габариты вертолета, м:
диаметр несущего винта 17,1
длина 18,8
высота 4,173
Двигатель: ТВД ТВЗ-117, л.с. 2 по 2200

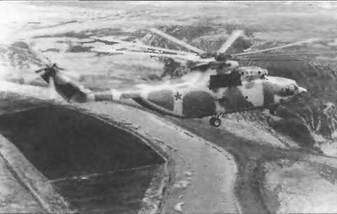

Ми-26
Ми-26 (код НАТО – «Halo») предназначен для переброски воинских подразделении и грузов на большие расстояния с площадок ограниченных размеров.
Ми-26 – самый тяжелый серийный вертолет в мире. Создан для замены Ми-6 и Ми-10. К его разработке ОКБ им. М.Л. Миля приступило в начале 1970-х гг. Первый опытный образец поднялся в воздух 14 декабря 1977 г. Серийное производство в исходном варианте Ми-26Т началось в 1984 г.

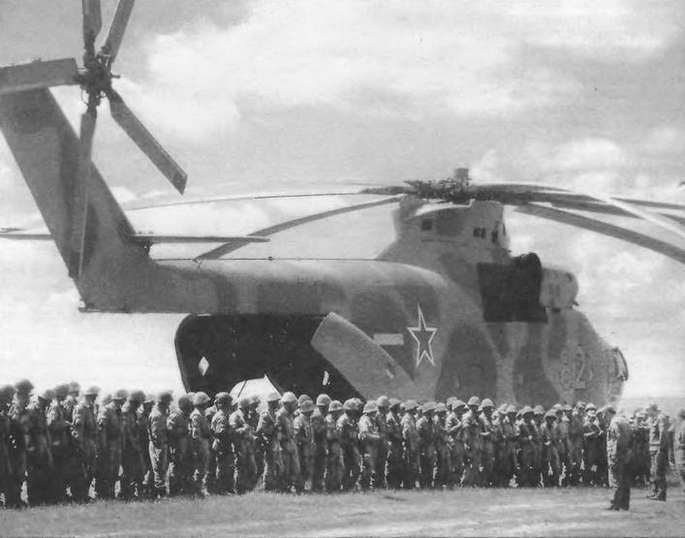

Ми-26 – военно-транспортный вертолет. Способен перевозить 80 солдат со снаряжением или 60 раненых на носилках с тремя сопровождающими.
Вертолет разработан в следующих модификациях.
Ми-26А – модификация Ми-26 с модернизированной системой управления и навигации.
Ми-26Т – гражданский транспортный вертолет. Модификация Ми-26. В пожарном варианте
Ми-26П – пассажирский вариант с салоном на 70 мест. Установлена система кондиционирования воздуха
Ми-26ТМ – вертолет-летающий кран Под фюзеляжем установлена кабина оператора. На внешней подвеске может перевозить груз массой 20000 кг.
Ми-26ТЗ – вертолет-топливозаправщик. Установлены дополнительные топливные баки емкостью 14-40 л и баки для смазочных материалов емкостью 1040 л. Оснащен оборудованием для одновременной заправки 4 самолетов или 10 автомашин.
Базовый вертолет имеет одновинтовую схему, два двигателя ГТД, рулевой винт и трехопорное неубирающееся шасси. Фюзеляж – полумонококовой конструкции. Шасси на стоянке обеспечивает изменение высоты клиренса. Несущий винт имеет 8 лопастей смешанной конструкции. Рулевой винт пятилопастный диаметром 7,67 м.
Силовая установка состоит из двух турбовальных ГТД Д-136 со свободной турбиной, установленных в отдельных гондолах сверху фюзеляжа. Воздухозаборники оснащены пылезащитными устройствами. Для запуска двигателей предназначена ВСУ, расположенная под кабиной экипажа.
Вертолет оборудован навигационным комплексом для полетов днем и ночью, в простых и сложных метеоусловиях. Он включает комбинированную курсовую систему «Гребень-2», пилотажный командный прибор ПКП-77М и авиагоризонт АГР-83-15, автоматические радиокомпасы АРК-19 и АРК-УД, радиотехническую систему ближней навигации «Веер-М», доплеровский измеритель скорости и угла сноса ДИСС-32, антенно-фидерную систему «Ромашка», радиовысотомер А-036.
В состав пилотажного комплекса ПКВ-26-1 входит четырехканальный автопилот ВУАП-1, система тра- екторного управления, система директорного управления, система гашения колебаний груза на внешней подвеске. Имеется метеорадиолокатор. Радиосвязная аппаратура включает командные УКВ-радиостан- ции Р-863 и Р-828, связную КВ-радиостанцию «Ядро-1Б2», аварийную радиостанцию Р-861 и самолетное переговорное устройство СПУ-8.
Установлены лебедка с тросом для подвески груза, бортовая телевизионная аппаратура БТУ-1Б с тремя видеокамерами и видеоконтрольным устройством ВК-175 для наблюдения за состоянием груза на внешней подвеске.
Для погрузочно-разгрузочных работ имеется задний грузовой трап с гидравлической системой уборки-выпуска, 2 тельфера грузоподъемностью по 2500 кгс и лебедка с усилием 500 кгс для перемещения грузов в кабине, пол с рольгангом. Установлена магнитная система регистрации полетных данных «Тестер-УЗ», аппаратура речевых сообщений РИ-65 для оповещения экипажа об аварийных ситуациях в полете.
Подвесная кабина управления Ми-26ТМ при операциях с подвесным грузом расположена в передней части фюзеляжа и обращена назад. Рассматривается вариант с кабиной, выдвигающейся из грузового отсека, обращенной назад и оснащенной электродистанционным управлением.
На военно-транспортных вариантах размещены устройства выброса ложных тепловых целей, передатчики помех инфракрасным устройствам, экраны для подавления теплового излучения.
Ми-26Т находится в серийном производстве.
Экспортировался в Канаду и Индию.
