Помимо стран СНГ, Ми-6 поставлялся также во Вьетнам, Египет, Индию, Индонезию, Ирак, Китай, Пакистан, Перу, Польшу, Сирию и Эфиопию.
Экипаж, чел. 5
Скорость, км/ч:
максимальная 300
крейсерская 250
Скороподъемность у земли, м/с 6,5
Потолок, м:
статический 1000
динамический 4500
Дальность, км:
перегоночная с дополнительными баками 1450
с коммерческой нагрузкой 8 т 620
Масса, кг:
максимальная взлетная 42500
нормальная взлетная 40500
пустого вертолета 27240
Максимальная полезная нагрузка, кг.
на внешней
в фюзеляже 12000
Число перевозимых людей, чел..
десантников 65-70
раненых 41 Габариты вертолета., м
диаметр несущего винта 35,0
длина с вращающимися винтами 41,74
высота на стоянке .916
ширина фюзеляжа 3,2
размах крыла 15,63
Двигатель: ГТД Д-25А л.с. 2 по 5500
М и-8

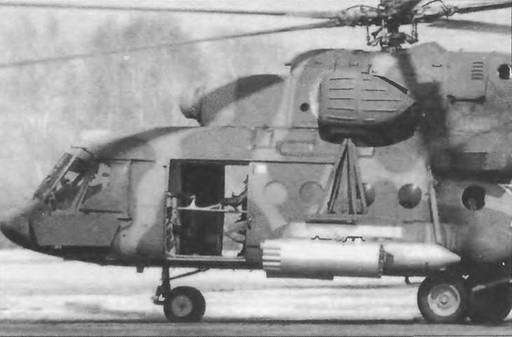

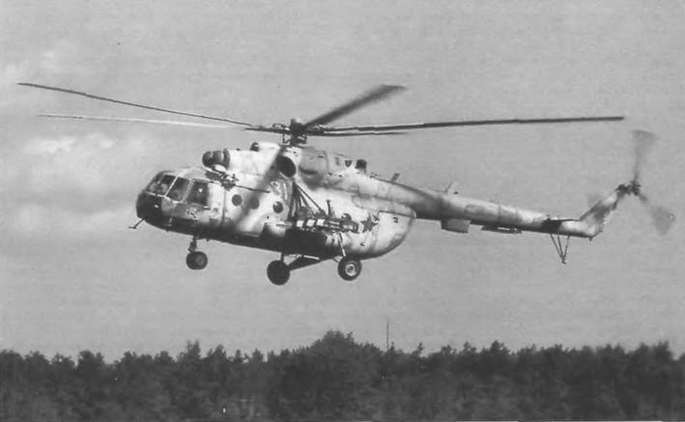

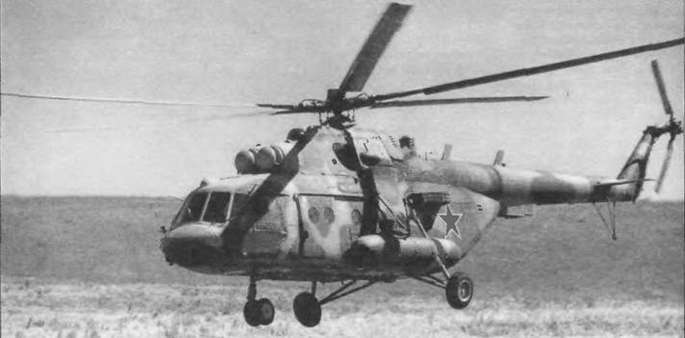

Ми-8 (код НАТО – «Hip») предназначен для перевозки личного состава и грузов (колесной техники, инженерных средств и др.), десантирования подразделений морской пехоты с вооружением, огневой поддержки морского десанта, эвакуации раненых и больных, а также проведения различных работ в условиях труднодоступной для других видов транспорта местности с посадкой на неподготовленные площадки ограниченных размеров и авианесущие корабли.
Разработка началась в мае 1960 г. для замены поршневого Ми-4. Первый опытный вертолет с одним турбовальным газотурбинным двигателем с четырех- лопастным несущим винтом совершил первый полет в июне 1961 г. Второй опытный вертолет с двумя двигателями и пятилопастным несущим винтом поднялся впервые в воздух в августе 1962 г. К 1991 г. построено примерно 2400 вертолетов для стран СНГ и около 2800 на экспорт.
Разработаны следующие модификации.
Ми-8П – пассажирский вертолет на 28 мест. Оснащен двигателями ГТД ТВ2-117А мощностью по 1267 кВт/1700 л.с. Пассажирская кабина имеет длину 6,36 м, ширину 2,34 м, высоту 1,80 м.
Ми-8 ПС «Салон» – вертолет повышенной комфортности на 9-11 человек.
Ми-8Т – десантно-транспортный вертолет на 24 десантника с вооружением (в санитарном варианте 12 раненых на носилках с одним сопровождающим). Установлены двигатели ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л с. Вертолет предназначен и для транспортировки грузов массой 4000 кг в кабине или 3000 кг на внешней подвеске. Грузовая кабина: длина 5 34 м, ширина 2,34 м, высота 1,80 м. В военном варианте снабжен пилонами для подвески вооружения.
Ми-8ТВ – десантно-транспортный вертолет. Установлены усиленные ферменные пилоны с четырьмя держателями для блоков по тридцать две НАР калибра 57 мм и подвижной пулеметной установкой калибра 12 7 мм в носовой части фюзеляжа. Вертолет может нести и другое вооружение блоки по тридцать две НАР ПТУР АТ-2 с полуавтоматическим управлением, ПТУР АТ-3 с ручным управлением и др.
Ми-8МТ – модернизированный десантно-транс- портный вертолет. Оснащен двигателями повышенной мощности ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л.с. с пылезащитными устройствами и вспомогательной силовой установкой АИ-9В и рулевым винтом, установленным слева, для повышения эффективности. Имеет станцию инфракрасных помех «Липа», экраны выхлопных устройств для подавления теплового излучения двигателей и контейнеры с ложными целями, пулемет (калибр 12,7 или 7,62 мм) в носовой
Ми-8ПП – вертолет постановщик активных помех. Оснащен специальным контейнерным радиоэлектронным оборудованием и дипольными антеннами. Мог использоваться для ведения РЭБ, ретрансляции и др.
Ми-8ТГ – модификация вертолета Ми-8Т с двигателями ГТД ТВ2-117ТГ мощностью по 1103 кВт/1500 л.с., работающими на авиационном сконденсированном топливе.
Ми-8РХР – вертолет радиационной и химической разведки.
Ми-9 – вертолет для обеспечения связи. Оснащен специальным оборудованием и дополнительными антеннами на хвостовой балке.
Ми-8МТВ-2 и Ми-8МТВ-3 – поздние модификации военно-транспортных вертолетов версии МТ. Предназначены для применения в десантно-транс- портном, санитарном, спасательном и ударном вариантах. Это одни из наиболее тяжеловооруженных вертолетов в мире. В варианте МТВ-2 вертолет мог оснащаться четырьмя блоками Б8В20-А по двадцать НАР С-8, возможна подвеска авиабомб калибра 50- 500 кг на балочных держателях БДЗ-57КРВМ; в носовой части фюзеляжа может быть размещена подвижная установка с пулеметом калибра12,7 мм, в проемах сдвижных дверей – до 8 шкворневых установок с пулеметами калибра 7,62 мм, а на внешних держателях – 4 пушечных контейнера УПК-23-250 с пушками ГШ-23Л калибра 23 мм. Для защиты от ракет с ИК ГСН установлены кассеты АСО-2В с ИК-ложными целями ППИ-26-1. На кабину экипажа вертолета навешены бронеплиты, закрывающие пол, переднюю и заднюю часть отсека.
Ми-8АМТШ – модификация варианта МТ. Вертолет оснащен сверхзвуковыми ПТУР «Штурм».
Ми-8ВзПУ – воздушный пункт управления.
Ми-8 создан по классической одновинтовой схеме, с пятилопастным трехшарнирным несущим и трехлопастным рулевым винтами. Фюзеляж полумонококовой конструкции. Шасси трехопорное, неубирающее- ся, с самоориентирующейся фиксируемой в полете передней стойкой. Экипаж (командир, штурман, бортовой техник) размещается в отдельной кабине, расположенной в носовой части фюзеляжа. Кабина экипажа бронирована.
Бортовое радиоэлектронное оборудование обеспечивает решение навигационных, пилотажных и прицельных (вооруженные варианты) задач, а также связь со взаимодействующими войсками. Оно включает курсовую систему, комплекс пилотажно-навига- ционных приборов, аппаратуру радиосвязи. Бортовое оборудование позволяет применять вертолеты днем и ночью, в простых метеоусловиях. Оно предусматривает командные УКВ-радиостанции Р-860 и Р-828, связные КВ-радиостанции Р-842 и «Карат», самолетное переговорное устройство СПУ-7, четырехка- нальный автопилот АП-34Б для автоматической стабилизации вертолета по тангажу, крену, курсу и высоте полета, комплект приборов для обеспечения полетов в сложных метеоусловиях днем и ночью (2 авиагоризонта АГБ-ЗК, 2 указателя частоты вращения несущего винта, комбинированная курсовая система ГМК-1А, автоматический радиокомпас АРК-9 или АРК-У2, радиовысотомер РВ-3).
