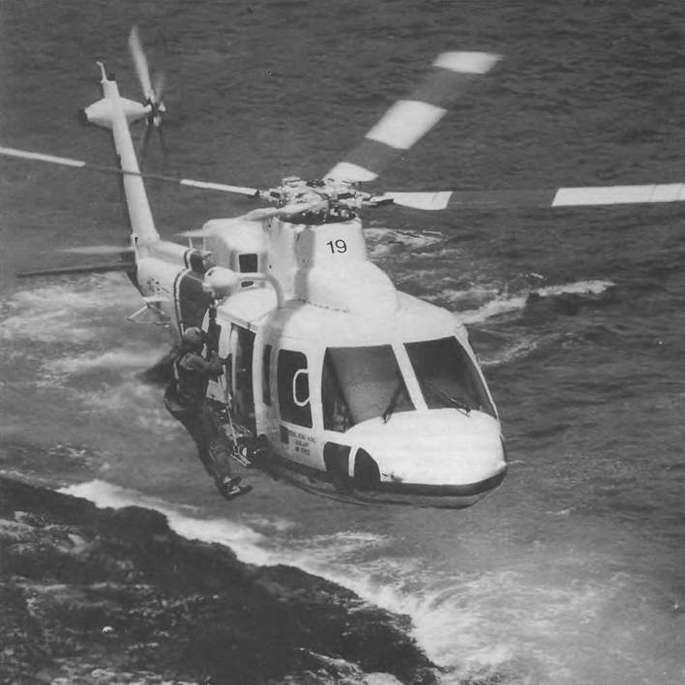

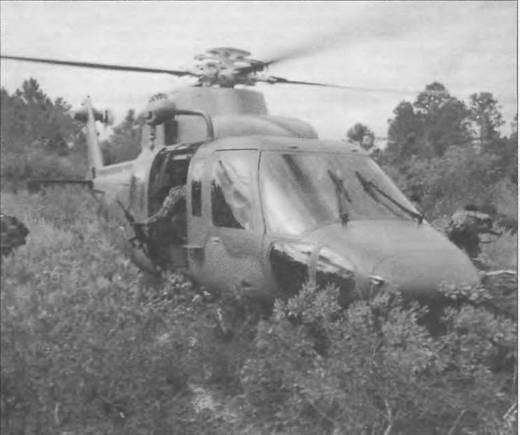

Вертолет Н-76 принят на вооружение в США и продан в ряд государств Европы и Азии.
Экипаж, чел. 2
Скорость, км/ч:
максимальная 269
крейсерская 241
Потолок, м:
статический 2560
динамический 4725
Дальность перегоночная, км 713
Масса, кг:
максимальная взлетная 5175
пустого вертолета 3030
Максимальная полезная нагрузка, кг 900
Габариты вертолета, м
диаметр несущего винта 13,41
длина 13,22
высота 4 52
Двигатель ТВД Pratt amp; Whitney РТ6В-36, л.с. 2 по 960

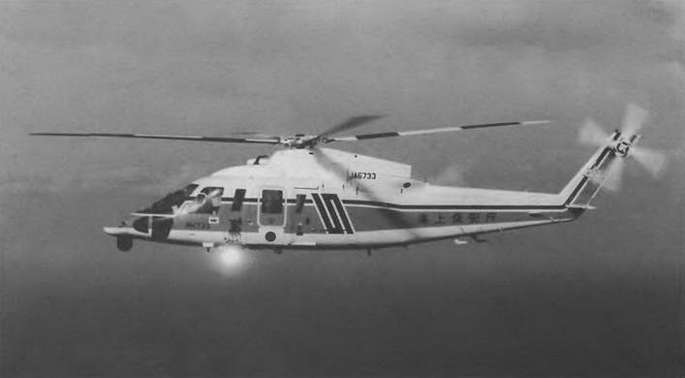

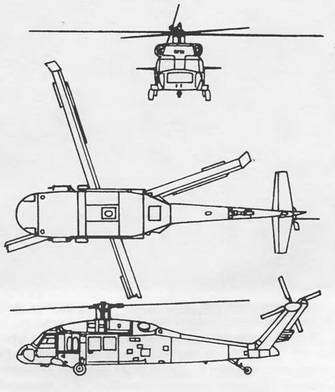

Sikorsky S-92 Helibus
Сикорский S-92
Предназначен для переброски десанта и грузов, а также для проведения поисковых и спасательных работ.
Модель компании «Сикорский» S-92 является вариантом семейства вертолетов S-70. Разработка вертолета началась в 1990 г. Новый проект сочетал улучшенную систему трансмиссии, роторную систему и ряд двигателей от различных подтипов военных вертолетов S-70, а также совершенно новый фюзеляж.
Фюзеляж традиционной конструкции, с квадратным поперечным сечением с размером стороны 1,83 м и длиной 5,89 м; имеет дополнительную погрузочно- разгрузочную площадку в хвостовой части. Он позволяет разместить до 19 пассажиров. Шасси убирающееся, передняя двухколесная стойка убирается назад в большие наплывы, которые также защищают от повреждений топливные баки. Втулка несущего винта разработана на основе установленной на вертолете UH-60L, а система трансмиссии от двигателя мощностью 2500 кВт/3350 л.с. сходна с имеющейся у вертолета SH-60B. Сам несущий винт перепроектирован с графитовыми лонжеронами, лопастями с более широкой хордой и положительным поперечным V концевой части. Новая кабина оснащена цветными многофункциональными дисплеями контроля полета и двигателя, бортовым речевым самописцем и обширными системами мониторинга. Для нового вертолета предполагается использовать ТВД Дженерал Электрик СТ-7 и Роллс-Ройс RTM 322.
Военный вариант S-92M имеет увеличенный масштаб. Он получил автоматический несущий винт и складывающуюся хвостовую балку, оснащен полуубирающейся штангой для дозаправки в воздухе, погру- зочно-разгрузочной площадкой в хвостовой части фюзеляжа и роликами для погрузки, вмонтированными в пол. Наплывы были увеличены для размещения больших топливных баков. Объем кабины возрос вдвое по сравнению с вертолетом MH-60G, а сам аппарат предназначается для перевозки 24 военнослужащих или 16 пострадавших на носилках. Вариант S-92M предполагается оснастить двигателями Дженерал Электрик T701-GE-401X, которые должны обеспечить ему крейсерскую скорость 276 км/ч и дальность более чем 740 км.
Серийное производство планируется с 2000 г. Должен стать основным «международным» вертолетом такого класса.
Вертолет выполнен по одновинтовой схеме, с рулевым винтом, двумя ГТД и трехопорным шасси. По размерам вертолет S-92 лишь несколько больше вертолета S-70, но имеет значительно большую грузопассажирскую кабину с задним грузовым люком и отличается более высокой грузоподъемностью и лучшими летными характеристиками. Фюзеляж каркасной конструкции из алюминиевых сплавов с широким применением
Для облегчения погрузки снаряжения в кабину имеется грузовая лебедка, а для перевозки грузов на внешней подвеске – крюк, рассчитанный на усилие 4535 кг. Хвостовая балка овального сечения переходит на конце в стреловидное вертикальное оперение, на котором справа установлен под углом рулевой винт, а – горизонтальное оперение трапециевидной формы в плане, поддерживаемое подкосом. Шасси убирающееся, трехопорное,с носовой опорой и сдвоенными колесами на всех опорах.
Несущий и рулевой винты четырехлопастные Для эксплуатации с палубы кораблей предусмотрено складывание лопастей несущего винта и хвостовой балки с рулевым винтом.
Силовая установка состоит из двух ГТД, размещенных над фюзеляжем за главным редуктором в отдельных обтекателях с боковыми воздухозаборниками. Топливная система включает топливные баки в боковых обтекателях. Военно-транспортный вариант снабжен выдвижной штангой для заправки топливом в полете.
Система управления, как на вертолете S-70, но отличается рядом усовершенствований, в том числе цифровая САУП с автопилотом и бортовая ЭВМ.
Оборудование включает мультиплексную цифровую шину передачи данных, индикатор с движущейся картой и системой FUR в военно-транспортном варианте.
Экипаж, чел 2
Скорость, км/ ч:
максимальная 289
крейсерская 259
Потолок статический, м 1525-2530
Дальность перегоночная, км 890-945
Масса, кг:
максимальная взлетная 10930-12020
пустого вертолета 6740
Габариты вертолета, м:
диаметр несущего винта 17,71
длина с вращающимися винтами 20,85
длина 17,32
высота 6,45
Двигатель:
ГТД General Electric CT7-6D/CT7-8, л.с. 2 по 1750/1900
ФРАНЦИЯ
Aerospatiale SA 316/SA 319 Alouette III
Аэроспасьяль SA 316/SA 319 «Алуэтт» III
Вертолет фирмы «Аэроспасьяль» «Алуэтт» III является версией вертолета «Алуэтт» II с более вместительной кабиной, усовершенствованным оборудованием, более мощным двигателем и улучшенными летными характеристиками.
Прототип, обозначенный как SE 3160 и последовавший за первой серией, известной как SA 316А, впервые поднялся в воздух 28 февраля 1959 г. В июне 1960 г. «Алуэтт» III с семью пассажирами на борту продемонстрировал свои экстраординарные летные характеристики, садясь и взлетая с вершины Монблан в Западных Альпах (высота 4807 м). Пять месяцев спустя этот же «Алуэтт» III с экипажем из 2 человек и с 250 кг полезного груза совершил взлет и посадку на высоте 6004 м в Гималаях – оба эти достижения тогда были беспрецедентны для вертолетов.
