На ракете установлен неконтактный инфракрасный взрыватель, радиус действия которого около 5 м.
Длина ракеты 2800 мм. Диаметр корпуса 157 мм.
Стартовый вес ракеты 88 кг. Вес боевой части около
12,5 кг. Вес взрывчатого вещества б кг. Максимальная дальность стрельбы на больших высотах -7 км, на малых – около 2 км. Минимальная дальность стрельбы 300 м.
Ракета «Мажик» R.550 в 1974 г. была принята на вооружение ВВС и ВМФ Франции. Ею оснащены самолеты «Мираж» ШС, «Ягуар», «Супер Этандар», F-8F «Крусейдер» и др.
В конце 70-х годов фирма «Матра» начала работы по модернизации ракеты «Мажик». Новая
Основные отличия новой ракеты заключаются в применении в ней усовершенствованной инфракрасной ГСН, активного инфракрасного взрывателя и более мощного твердотопливного ракетного двигателя.
В 1985 г. ракета была принята на вооружение ВВС и ВМФ Франции. Ею оснащены самолеты «Мираж» F.1, «Мираж» IIIC, «Мираж» 2000, «Альфа Джет», «Супер Этандар» и др.
РАКЕТЫ ИТАЛИИ
Ракета «Аспид-1А»
В 1969 г. командование итальянских ВВС заключило контракт с фирмой «Селения» на разработку ракет средней дальности «Аспид-1 А» на базе американской ракеты «Спэрроу» FIM-7E.
По сравнению с прототипом «Аспид-1 А» имеет почти вдвое большую дальность стрельбы и повышенную помехозащищенность. Первое достигнуто за счет увеличения габаритов двигателя. Второе – за счет новой моноимпульсной ГСН. Уменьшен вес электронных блоков вследствие применения интегральных микросхем.
Ракета «Аспид-1 А» создана по аэродинамической схеме «утка». Полная длина ракеты 3,7 м, диаметр корпуса 203 мм, размах крыла 800 мм. Стартовый вес ракеты 220 кг. Вес осколочно-фугасной боевой части 33 кг. Взрыватель радиолокационный. Ракета оснащена твердотопливным двигателем. Максимальная дальность стрельбы, по различным источникам, от 35 до 50 км.
Ракета может маневрировать с ускорением до 30 g и эффективно применяется в ближнем бою.
Ракетами «Аспид-1 А» оснащены итальянские истребители-бомбардировщики F-104S.
Ракета типа «Мажик» R.550

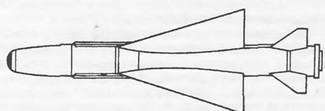

Ракета «Аспид-1 А»
Ракета PL-5
Ракета PL-9
РАКЕТЫ КИТАЯ
Ракеты PL-5A и PL-9

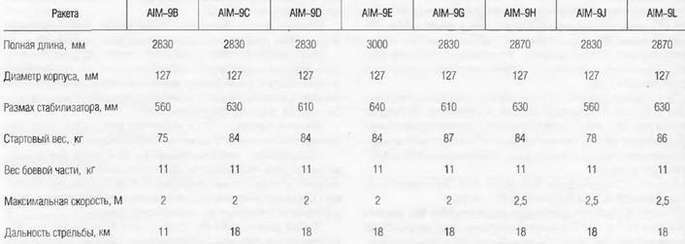

Китайская ракета ближнего боя PL-5A создана на базе американской ракеты «Сайдуиндер» AIM-9B Ракета имеет аэродинамическую схему «утка». Полная
В 1989 г. на вооружение была принята ракета PL-9. Она также выполнена по аэродинамической схеме «утка». Полная длина 2,9 м, диаметр корпуса 157 мм. Стартовый вес 115 кг. Согласно китайской рекламе, инфракрасная ГСН имеет «мертвую зону по солнцу 15"», что, по мнению автора, сомнительно, а реально – 30°. Дальность стрельбы 15 км. Высотный диапазон применения от 0 до 21 км. Максимальная перегрузка при маневрировании 35 д.
Ракета PL-9 состоит на вооружении китайских самолетов J-7, Q-5 и J-8.
РАКЕТЫ ЮАР
Ракета «Кукри»
В 70-х годах в ЮАР была создана ракета ближнего воздушного боя «Кукри». Ее прототипом стала французская ракета «Мажик».
Ракета выполнена по аэродинамической схеме «утка». В ее головной части перед рулями имеются две неподвижные аэродинамические поверхности (дестабилиза- торы). В одной с ними плоскости расположены 2 трапециевидных руля со ступенчатой передней кромкой, 2 других руля – обычной трапециевидной формы. В хвостовой части находится крестообразное крыло.
Ракета «Кукри»
Длина ракеты 2,94 м. Диаметр корпуса 127 мм Размах крыла 0,56 м. Стартовый вес ракеты 73,4 кг. Максимальная скорость ракеты 2,5 М. Дальность стрельбы 0,3- 4 км.
Ракета оснащена инфракрасной ГСН, обеспечивающей поражение цепи со стороны задней полусферы.
Ракета «Кукри» имеет те же узлы подвески, что и у американских ракет «Сайдуиндер» и французских «Мажик», и может запускаться с их пусковых установок.
АМЕРИКАНСКАЯ ПРОТИВОСПУТНИКОВАЯ РАКЕТА ASAT
Авиационный ракетный комплекс перехвата разрабатывается американскими фирмами «Воут», «Боинг» и «Макдоннелл-Дуглас» с 1977 г. Он предназначен для поражения искусственных спутников Земли противника на низких орбитах.
В состав комплекса входит самолет-носитель (модернизированный истребитель F-15) и 2-ступенчатая ракета ASAT (Anti-Satellite). Вес ракеты около 1200 кг, длина 6,1 м, диаметр корпуса 0,5 м. Ракета подвешивается под фюзеляжем.
В качестве двигательной установки первой ступени применен усовершенствованный ракетный твердотопливный двигатель тягой 4500 кг (устанавливается на управляемой ракете СРЭМ), второй – твердотопливный двигатель тягой 2720 кг (в четвертой ступени ракеты-носителя «Скаут»), Полезной нагрузкой является малогабаритный перехватчик MHIV, имеющий вес 15,4 кг, длину 460 мм и диаметр около 300 мм.
Перехватчик состоит из нескольких десятков небольших двигателей, инфракрасной системы самонаведения, лазерного гироскопа и бортового компьютера На его борту нет взрывчатого вещества, поскольку поражение цели (искусственного спутника Земли противника) намечается осуществлять за счет кинетической энергии при прямом попадании в нее.
