Ракета Р-3Р имела несколько большую длину (3417 мм) и вес (83,5 кг). Максимальная дальность стрельбы – до 10 км.
Как и большинство других, ракеты типа Р-13 в различных документах имели кучу других индексов. Так, Р-ЗС еще называлась К-13 и изделие 310, а Р-ЗР – К- 13Р и изделие 320.

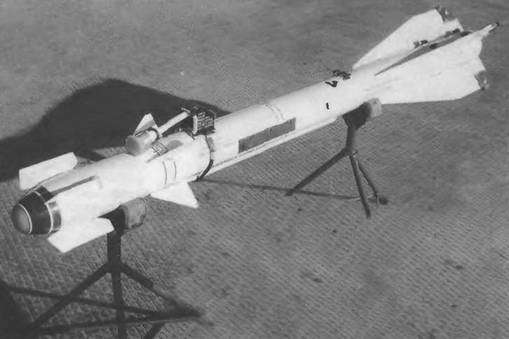

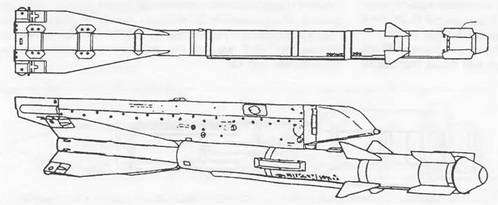

Ракета Р-13М
РАКЕТЫ «ВОЗДУХ-ВОЗДУХ» ИНОСТРАННЫХ ГОСУДАРСТВ
РАКЕТЫ
Воробьиное семейство
Проектирование первой ракеты «Спэрроу» («Воробей») AAM-N-2 началось в 1946 г. Летные испытания проходили в 1948-1950 гг. Иа вооружение ракета была принята в 1955 г
Наведение ракеты на цель осуществлялось по лучу радиолокатора, с помощью которого пилот самолета-носителя отыскивал цель и следил за ней.
Точность системы наведения по радиолучу снижалась по мере приближения ракеты к цели, так как ширина луча увеличивалась.
Другой недостаток этой системы заключался в том, что пилот должен был удерживать луч радиолокатора на цели до попадания в нее ракеты
Серийное производство AAM-N-2 (позже получила название «Спэрроу I») было прекращено в начале 1957 г
Следующая модификация – «Спэрроу II» (AAM-N-3) имела полуактивную радиолокационную систему самонаведения; в остальном ее данные близки к «Спэрроу I». В 1955-1956 гг. было изготовлено небольшое количество ракет «Спэрроу II», и ее сняли с производства в связи с появлением новой модификации – «Спэрроу III».
Ракете « Спэрроу III» первоначально присвоили индекс AAM-N-6, а затем – AIM-7C. Система наведения полуактивная радиолокационная. Двигатель тот же, что на предшествующих моделях. Разработка «Спэрроу III» началась в 1954 г, а в 1958 г ракета была принята на вооружение.
Все модификации ракеты «Сперроу III» выполнены по одинаковой аэродинамической схеме с крестообразным поворотным крылом и стабилизатором и конструктивно состоят из четырех отсеков, головного, крыльевого, боевой части и двигательного. Они имеют одинаковые узлы подвески и приблизительно равные геометрические размеры, что дает возможность использовать их на одних и тех же самолетах-носителях, Управляемые ракеты наводятся по методу пропорциональной навигации и оснащаются полуактивными радиолокационными ГСН Отраженный от цели сигнал облучения принимается антенной ГСН, а прямой опорный – хвостовой антенной. В крыльевом отсеке находится исполнительный механизм, который отклоняет консоли крыла пропорционально сигналам управления
На ракетах применяются боевые части стержневого типа, поражающим элементом которых является непрерывное кольцо из стальных спаянных друг с другом стержней, образуемое после подрыва боевой части неконтактным активным радиолокационным (при полете вблизи цели) или контактным (при прямом попадании) взрывателем.
Ракета AIM-7D принята на вооружение в 1961 г. Выпуск ракет AIM-7D был прекращен в 1963 г, после запуска в производство новой модификации AIM-7E.
Ракета AIM-7E обладала усовершенствованной ГСН, имела новый двигатель, благодаря которому развивала большую скорость и дальность стрельбы. Понятно, что большая дальность – это заслуга не только двигателя, но и новой радиолокационной ГСН.

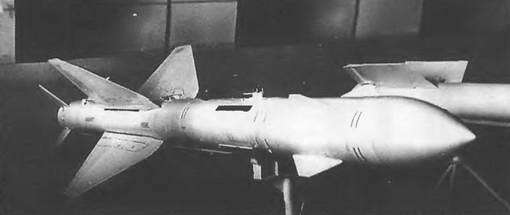

Ракета «Спэрроу III» AIM-7C
Действие стержневой боевой части ракеты «воздух-воздух»
Позже ракета AIM-7E вошла в состав
По результатам боевых действий во Вьетнаме срочно началась разработка новой модификации ракеты «Спэрроу» – AIM-7E2, принятой на вооружение в 1968 г. При ее создании основное внимание уделялось достижению необходимых характеристик, обеспечивающих возможность ведения маневренного воздушного боя Для этого было снижено время взведения взрывателя, усовершенствованы ГСН, система управления и привод консолей крыла В результате ракета стала более маневренной и значительно уменьшилась минимально возможная дальность стрельбы. Для удобства эксплуатации стабилизатор на ней выполнен легкосъемным.
К 1973 г. была принята на вооружение ракета AIM-7F. Ее ГСН работала в двух режимах, импульсно-доплеров- ском и непрерывного излучения, что позволяло применять ракету на самолетах с различными бортовыми РЛС.
Боевая часть новой конструкции стержневого типа имела больший радиус поражения. В отличие от предыдущих модификаций, боевая часть ракеты установлена между головным и крыльевым отсеками Это стало возможным благодаря тому, что резко уменьшился объем, занимаемый аппаратурой, поскольку вся электронная схема ГСН, систем управления и подрыва выполнена на микросхемах, а не на электровакуумных лампах. Кроме того, повысилась надежность ракеты – наработка аппаратуры на один отказ составила 470 ч, т е. в восемь раз больше, чем у AIM-7E.
Ракета оснащена новым двухрежимным двигателем «Геркулес» Мк.58 мод. 2. При существенном увеличении дальности стрельбы по сравнению с AIM-7E2, ракета AIM-7F лучше приспособлена к ведению ближнего маневренного боя.
Войсковая эксплуатация ракет AIM-7F выявила ряд недостатков. Один из них – низкая помехозащищенность от радиолокационных сигналов, отраженных от земли, что особенно важно при атаке целей, находящихся на малых высотах. В связи с этим с 1975 г. начаты работы по совершенствованию ракеты AIM-7F путем оснащения ее моно- импульснои ГСН с лучшей помехозащищенностью.
Ракеты «Сайдуиндер»
Проектирование ракет «Сайдуиндер» («Боковой удар») было начато в 1948 г. Летные испытания первых образцов прошли в 1952-1954 гг. В 1956 г. принят на вооружение первый образец ракеты «Сайдуиндер» AIM-9A.
Ракеты «Сайдуиндер» выполнены по аэродинамической схеме «утка». Они имеют цилиндрический корпус диаметром 127 мм и крестообразное трапециевидное в плане крыло. На задних кромках консолей крыла устанавливаются роллероны, обеспечивающие ограничение угловой скорости поворота ракеты относительно продольной оси. Все модификации ракет имеют одинаковое количество комплектующих блоков, которыми являются система наведения и управления (включая ГСН, пневматический привод рулей, источник электрической энергии и контактный взрыватель), неконтактный взрыватель, боевая часть, двигатель. Все ракеты, за исключением AIM-9C, укомплектованы инфракрасными ГСН и могут использоваться только в простых метеоусловиях. Ракета AIM-9C оснащена радиолокационной ГСН и может поражать цели как в простых, так и в сложных метеоусловиях.
