Включим теперь генератор и прислушаемся к звуковому сигналу. Когда детектор D находится в положении, параллельном генератору G в точке 1 (фиг. 28.2), мы услышим громкий сигнал (это характеризует большую величину поля). Ту же величину поля мы найдем и для любого азимутального угла q, получаемого вращением вокруг оси G, потому что в нашем опыте ни одно азимутальное направление не выделено.

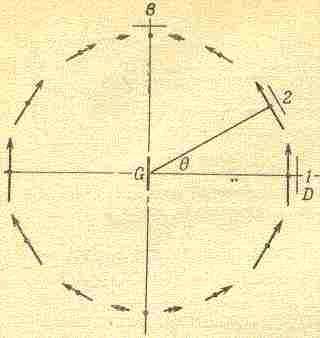

Фиг. 28.2. Измерение электрического поля в точках окружности, центр которой совпадает с положением линейного осциллятора.
С другой стороны, когда детектор
§ 4. Интерференция
Возьмем теперь два источника, расположенных рядом, на расстоянии в несколько сантиметров один от другого (фиг. 28.3). Если оба источника присоединены к одному генератору и заряды в них движутся вверх и вниз одинаковым образом, то по принципу суперпозиции действия обоих источников складываются; электрическое поле равно сумме двух слагаемых и оказывается в два раза больше, чем в предыдущем случае.

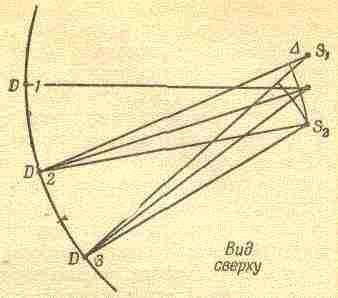

Фиг. 28.3. Интерференция полей от двух источников.
Здесь появляется интересная возможность. Пусть заряды в S1 и S2 ускоряются вверх и вниз, но в S2 движение зарядов запаздывает и сдвинуто по фазе на 180°. Тогда в один и тот же момент времени поле, создаваемое S1 будет иметь одно направление, а поле, создаваемое S2,— противоположное, и, следовательно, в точке 1 никакого эффекта не возникнет. Относительную фазу колебаний легко создать с помощью трубки, передающей сигнал в S2. При изменении длины трубки меняется и время прохождения сигнала до S2, а следовательно, меняется разность фаз колебаний. Подобрав нужную длину трубки, мы можем добиться такого положения, что сигнал исчезнет, несмотря на движение зарядов в источниках S1 и S2! Излучение каждого источника в отдельности легко установить, выключая один из них; тогда действие второго обнаруживается сразу. Таким образом, если все сделать аккуратно, оба источника в совокупности могут дать нулевой эффект.
Теперь интересно убедиться, что сложение двух полей фактически есть векторное сложение. Мы только что рассмотрели случай движения зарядов вверх и вниз; обратимся теперь к примеру двух непараллельных движений. Прежде всего установим для S1 и S2 одинаковые фазы, т. е. пусть заряды движутся одинаково. Далее повернем S1 на угол 90°, как показано на фиг. 28.4. В точке 1 произойдет сложение двух полей, одного от горизонтального источника,
Фиг. 28.4. Иллюстрация векторного характера сложения полей.
Полное электрическое поле представится векторной суммой двух сигналов, находящихся в одной и той же фазе; оба сигнала одновременно проходят и через максимум и через нуль. Суммарное поле должно быть равно сигналу R, повернутому на 45°. Максимальный звук будет получен, если повернуть детектор D на 45°, а не в вертикальном направлении. При повороте на прямой угол по отношению к указанному направлению звуковой сигнал, как легко проверить, должен быть равен нулю. И действительно, именно это и наблюдается!
А как быть с запаздыванием? Как показать, что сигнал действительно запаздывает? Конечно, прибегнув к большому числу сложных устройств, можно измерить время прибытия сигнала, но есть другой, очень простой способ. Обратимся снова к фиг. 28.3 и предположим, что S1 и S2 находятся в одной фазе. Оба источника колеблются одинаково и создают в точке 1 равные поля. Но вот мы перешли в точку 2, которая находится ближе к S2,, чем к S1. Тогда, поскольку запаздывание определяется величиной r/c, при разных запаздываниях сигналы будут приходить с разными фазами. Следовательно, должна существовать такая точка, для которой расстояния от D до S1 и S2 различаются на такую величину D, когда сигналы будут погашаться.
В этом случае D должна быть равна расстоянию, проходимому светом за половину периода колебаний генератора. Сдвинемся еще дальше и найдем точку, где разность расстояний соответствует полному периоду колебаний, т.е. сигнал от первой антенны достигает точки 3 с запаздыванием по сравнению с сигналом от второй антенны, и это запаздывание в точности равно одному периоду колебаний. Тогда оба электрических поля снова находятся в одной фазе и сигнал в точке 3 опять становится сильным.
На этом закончим описание экспериментальной проверки важнейших следствий формулы (28.6). Мы, конечно, не касались вопроса об электрических полях, спадающих по закону 1/r, и не учитывали, что магнитное поле сопутствует электрическому при распространении сигнала. Для этого требуется довольно сложная техника вычислений, и вряд ли это что-либо добавит к нашему пониманию вопроса. Во всяком случае, мы установили свойства, наиболее важные для последующих приложений, а к другим свойствам электромагнитных волн мы еще вернемся.
Глава 29
ИНТЕРФЕРЕНЦИЯ
§ 1. Электромагнитные волны
§ 2. Энергия излучения
§ 3. Синусоидальные волны
§ 4. Два дипольных излучателя
§ 5. Математическое описание интерференции
§ 1. Электромагнитные волны
В этой главе мы будем обсуждать те же вопросы, что и в предыдущей, но с большими математическими подробностями. Качественно мы уже показали, что поле излучения двух источников имеет максимумы и минимумы, и теперь наша задача — дать математическое, а не просто качественное описание поля.
Мы вполне удовлетворительно разобрали физический смысл формулы (28.6), рассмотрим теперь некоторые ее математические черты. Прежде всего поле заряда, движущегося вверх и вниз с малой амплитудой в направлении 0 от оси движения, перпендикулярно лучу зрения и лежит в плоскости ускорения и луча зрения (фиг. 29.1). Обозначим расстояние через r, тогда в момент времени t величина электрического поля равна
