Отношение этих сил к площади Dy/Dz мы назовем S_xx, S_yxи S_zx. Например,

S_yx=DF_у1/DyDz

Первый индекс у относится к направлению компоненты силы, а второй х — к

направлению нормали к плоскости. Если угод­но, площадь DyDz можно записать как Dа_х, имея в виду элемент площади, перпендикулярный оси х, т. е.

S_yx=DF_у1/Dа_х

А теперь представьте себе разрез, перпендикулярный оси у. Пусть на маленькую площадку DxDz действует сила DF₂.

Разлагая снова эту силу на три компоненты, как показано на фиг. 31.7, мы опре­деляем три компоненты на­пряжения S_xy, S_yy, S_zyкак силы, действующие на единичную площадь в этих трех направлениях.

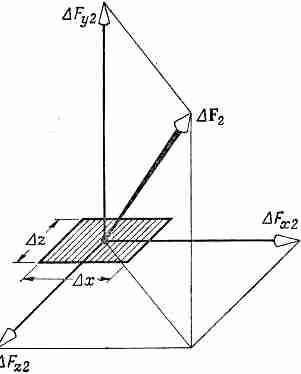

Фиг. 31.7. Сила, действующая на элемент площади, перпенди­кулярной оси у, разлагается на три взаимно перпендикулярные компоненты.

Наконец, проведем воображаемый раз­рез, перпендикулярный оси z, и определим три компоненты S_xz, S_yzи S_zz. Таким образом, получается девять чисел:

Я хочу теперь показать, что этих девяти величин достаточ­но, чтобы полностью описать внутреннее напряженное состоя­ние, и что S_ij– —действительно тензор. Предположим, что мы хо­тим знать силу, действующую на поверхность, наклоненную под некоторым произвольным углом. Можно ли найти ее, ис­ходя из S_ij? Можно, и это делается следующим образом. Вооб­разите маленькую призму, одна грань N которой наклонна, а другие — параллельны осям координат. Если окажется, что грань N параллельна оси z, то получается картина, изобра­женная на фиг. 31.8.

Фиг. 31.8. Разложение на компо­ненты силы F_n, действующей на грани N (с единичной нормалью n).

(Это, конечно, частный случай, но он до­статочно хорошо иллюстрирует общий метод.) Дальше, напря­жения, действующие на эту призмочку, должны быть

такими, чтобы она находилась в равновесии (по крайней мере в пределе бесконечно малого размера), так что действующая на нее пол­ная сила должна быть равна нулю. Силы, действующие на гра­ни, параллельные осям координат, известны нам непосред­ственно из тензора S_ij. А их векторная сумма должна равняться силе, действующей на грань N, так что эту силу можно выра­зить через S_ij.

Наше допущение, что поверхностные силы, действующие на малый объем, находятся в равновесии, предполагает отсутствие объемных сил, подобных силе тяжести или псевдосилам, которые тоже могут присутствовать, если наша система координат не инерциальна. Заметьте, однако, что такие объемные силы бу­дут пропорциональны объему призмочки и поэтому пропорцио­нальны Dx,Dy, Dz, тогда как поверхностные силы пропорцио­нальны DxDy, DyDz и т. п. Итак, если размер призмочки взять достаточно малым, то объемные силы будут пренебрежимо малы по сравнению с поверхностными.

А теперь сложим силы, действующие на нашу призмочку. Возьмемся сначала за х-компоненту, которая состоит из пяти частей, по одной от каждой грани. Но если Dz достаточно мало, то силы от треугольных граней (перпендикулярные оси z) будут равны друг другу и противоположны по направлению, поэтому о них можно забыть. На основание призмы действует x-компонента силы, равная

DF_x2=S_xyDхDz,

а x-компонента силы, действующей на вертикальную прямо­угольную грань, равна

DF_x1=S_хxDz.

Сумма этих двух сил должна быть равна x-компоненте силы, действующей извне на грань N. Обозначим через n единич­ный вектор нормали к грани N, а через F_n — действующую на нее силу, тогда получим

DF_xn=S_xxDyDz+S_xyDxDz.

Составляющая напряжения по оси х (S_xn), действующего в этой плоскости, равна силе DF_xn, деленной на площадь, т. е. DzЦ(Dx²+Dy²), или

Но, как видно из фиг. 31.8, отношение Dх/Ц(Dx²+Dy²) — это косинус угла q между n и осью у и может быть записан как п_у, т. е. y-компонента вектора n. Аналогично, Dy/Ц(Dx²+Dy²) равно sinq=n_х. Поэтому мы можем написать
