Фейнмановские лекции по физике. 7. Физика сплошных сред

Фейнман Ричард Филлипс

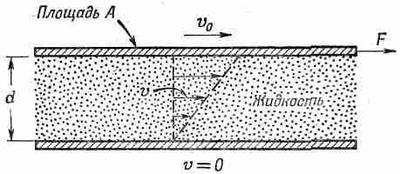

Фиг. 41.1. Увлечение жидкости между двумя параллельными пластинками.

Если вы будете измерять силу, требуемую для поддержания движения верхней пластины, то найдете, что она пропорциональна площади пластины и отно­шению v₀/d, где d — расстояние между пластинами. Таким образом, напряжение сдвига F/A пропорционально v₀/d:

Коэффициент

пропорциональности h называется коэффициен­том вязкости.

Если перед нами более сложный случай, то мы всегда можем рассмотреть в воде небольшой плоский прямоугольный объем, грани которого параллельны потоку (фиг. 41.2).

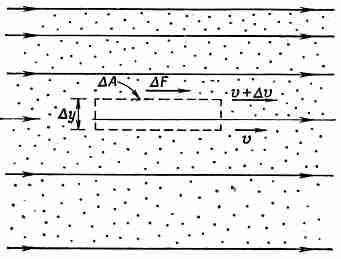

Фиг. 41.2. Напряжения сдви­га в вязкой жидкости.

Силы в этом объеме определяются выражением

Далее, дv_x/дy представляет скорость изменения деформаций сдвига, определенных нами в гл. 38, так что силы в жидкости пропорциональны скорости изменения деформаций сдвига.

В общем случае мы пишем

При равномерном вра­щении жидкости производ­ная дu_х/ду равна дv_y/дx с обратным знаком, a S_{xyбудет равна нулю, как это и требуется, ибо в равно­мерно вращающейся жидкости напряжения отсутствуют. (Подобную же вещь мы проде­лывали в гл. 39 при определении еxy.) Разумеется, для Syzи Sгхтоже есть соответствующие выражения.}

В качестве примера применения этих идей рассмотрим дви­жение жидкости между двумя коаксиальными цилиндрами. Пусть радиус внутреннего цилиндра равен а, его скорость будет v_а, а радиус внешнего цилиндра пусть будет b, а скорость равна v_b(фиг. 41.3).

Фиг. 41.3. Поток жидкости между двумя концентрическими цилиндрами, вращающимися с разными угловыми скоростями.

Возникает вопрос, каково распределение скоростей между цилиндрами? Чтобы ответить на него, начнем с получения формулы для вязкого сдвига в жидкости на рас­стоянии rот оси. Из симметрии задачи можно предположить, что поток всегда тангенциален и что его величина зависит только от r; v=v(r). Если мы понаблюдаем за соринкой в воде, расположенной на расстоянии rот оси, то ее координаты как функции времени будут

x = rcoswt, у=rsinwt,

где w=v/r. При этом х- и y-компоненты

скорости равны

v_x=-rwsinwt =-wу и v_y= rwcoswt=wх. (41.4)

Из формулы (41.3) получаем

Для точек с у=0 имеем дw/ду=0, а х(дw/дх) будет равно r(dw)/dr). Так что в этих точках

(Разумно думать, что величина S должна зависеть от дw/дr, когда w не изменяется с r, жидкость находится в состоянии равномерного вращения и напряжения в ней не возникают.) Вычисленное нами напряжение представляет собой танген­циальный сдвиг, одинаковый повсюду вокруг цилиндра. Мы можем получить момент сил, действующий на цилиндриче­ской поверхности радиусом r, путем умножения напряжения сдвига на плечо импульса rи площадь 2prl:

Поскольку движение воды стационарно и угловое уско­рение отсутствует, то полный момент, действующий на ци­линдрическую поверхность воды между радиусами rи r+dr, должен быть нулем; иначе говоря, момент сил на расстоянии r должен уравновешиваться равным ему и противоположно на­правленным моментом сил на расстоянии r+dr, так что t не должно зависеть от r. Другими словами, r³(dw/dr) равно некоторой постоянной, скажем А, и

dw/dr=A/r³ (41.8)

Интегрируя, находим как w изменяется с r:

Постоянные А и В должны определяться из условия, что w=w_a в точке r=a, a w=w_b в точке r=b. Тогда находим

Таким образом, w как функция r нам известна, а стало быть, известно и v=wr.

Если же нам нужно определить момент сил, то его можно получить из выражений (41.7) и (41.8);

или

Он пропорционален относительной угловой скорости двух цилиндров. Имеется стандартный прибор для измерения коэф­фициентов вязкости, который устроен следующим образом: один из цилиндров (скажем, внешний) посажен на ось, но удер­живается в неподвижном состоянии пружинным динамометром, который измеряет действующий на него момент сил, а внутрен­ний цилиндр вращается с постоянной угловой скоростью. Коэффициент вязкости определяется при этом из формулы (41.11).
