Фейнмановские лекции по физике. 7. Физика сплошных сред

Фейнман Ричард Филлипс

x²+y²=D²/4.

Это полностью определяет математическую задачу.

Если вы вглядитесь в эти выражения, то увидите, что в зада­че есть четыре различных параметра: h, r, D и V. Можно подумать, что нам придется иметь дело с целой серией решений для разных V, разных D и т. д. Вовсе нет. Все возможные раз­личные решения соответствуют разным значениям одного пара­метра. Такова наиболее важная общая вещь, которую мы мо­жем сказать о вязком потоке. А чтобы понять, почему это так, заметьте сначала, что вязкость и плотность появляются в виде отношения h/r, т. е. удельной вязкости. Это уменьшает число независимых параметров до трех. Предположим

теперь, что все расстояния мы измеряем в единицах той единственной длины, которая появляется в задаче: диаметра цилиндра D, т. е. вместо х, у, z мы вводим новые переменные х', у', z', причем

x=x'D, y=y'D, z=z'D.

При этом параметр D из (41.19) исчезает. Точно так же если будем измерять все скорости в единицах V, т. е. если мы поло­жим v=v'V, то избавимся от V, а v' на больших расстояниях будет просто равно единице. Поскольку мы фиксировали наши единицы длины и скорости, то единицей времени теперь должно быть D/V, так что мы должны сделать подстановку;

t=t'D/V. (41.20)

В наших новых переменных производные в уравнении (41.18) тоже изменятся: так, д/дх перейдет в (1/D)(д/дх') и т. д., так что уравнение (41.18) превратится в

А наше основное уравнение (41.17) перейдет в

Все постоянные при этом собираются в один множитель, который мы, следуя традиции, обозначим через

:

Если теперь мы просто запомним, что все наши уравнения должны выписываться для величин, измеряемых в новых единицах, то все штрихи можно опустить. Тогда уравнения для потока примут вид

и

с условиями ,

v=0 , для

х²+у² =¹/₄ (41.24)

и

v_x=1, v_y=v_z=0

для

x²+y²+z²>>1.

Что все это значит? Если, например, мы решили задачу для потока с одной скоростью V₁и некоторого цилиндра диа­метром D₁ а затем интересуемся обтеканием цилиндра другого диаметра D₂другой жидкостью, то ноток будет одним и тем же при такой скорости V₂, которая отвечает тому же самому числу Рейнольдса, т. е. когда

В любых случаях, когда числа Рейнольдса одинаковы, по­ток при выборе надлежащего масштаба х', у', z' и t' будет «выглядеть» одинаково. Это очень

важное утверждение, ибо оно означает, что мы можем определить поведение потока воз­духа при обтекании крыла самолета, не строя самого самолета и не испытывая его. Вместо этого мы можем сделать модель и провести измерения, используя скорость, которая дает то же самое число Рейнольдса. Именно этот принцип позволяет нам применять результаты измерений над маленькой моделью самолета в аэродинамической трубе или результаты, получен­ные с моделью корабля, к настоящим объектам. Напомню, однако, что это можно делать только при условии, что сжимае­мостью жидкости можно пренебречь. В противном случае войдет новая величина — скорость звука. При этом различ­ные модели будут действительно соответствовать друг другу только тогда, когда отношение V к скорости звука тоже приблизительно одинаково. Отношение скорости V к скорости звука называется числом Маха. Таким образом, для скоростей, близких к скорости звука или больших, поток в двух задачах будет выглядеть одинаково, если и число Маха и число Рейнольдса в обеих ситуациях одинаковы.

§ 4. Обтекание кругового цилиндра

Вернемся теперь обратно к задаче об обтекании цилиндра медленным (почти несжимаемым) потоком. Я дам вам качест­венное описание потока реальной жидкости. О таком потоке нам необходимо знать множество вещей. Например, какая увлекающая сила действует на цилиндр? Сила, увлекающая цилиндр, показана на фиг. 41.4 как функция величины

, ко­торая пропорциональна скорости V, если все остальное фиксировано.

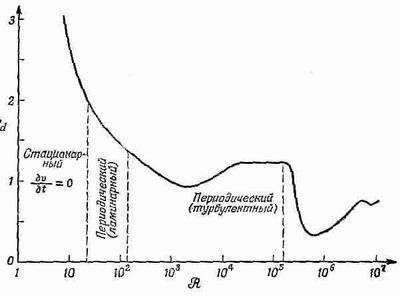

Фиг. 41.4. Коэффициент увлечения С _d кругового цилиндра как функция числа Рейнольдса.

Фактически на рисунке отложен коэффициент увлече­ния С_d — безразмерное число, равное отношению силы к ¹/₂rV²Dl (d — диаметр, l —длина цилиндра, а r —плотность жидкости):

Коэффициент увлечения изменяется довольно сложным обра­зом, как бы намекая нам на то, что в потоке происходит нечто интересное и сложное. Свойства потока полезно описывать для различных областей изменения числа Рейнольдса. Прежде всего, когда число Рейнольдса очень мало, поток вполне ста­ционарен, скорость в любой точке потока постоянна и он плавно обтекает цилиндр. Однако распределение линий потока не похоже на их распределение в потенциальном потоке. Они описывают решение несколь­ко другого уравнения. Когда скорость очень мала или, что эквивалентно, вязкость очень ве­лика, так что вещество по своей консистенции напоминает мед, можно отбросить инерционные члены и описать поток уравнением

Это уравнение впервые было решено Стоксом. Он также решил задачу для сферы. Когда маленькая сфера движется при малых числах Рейнольдса, то к ней приложена сила, равная 6phaV, где а — радиус сферы, a V — его скорость.

Это очень полезная формула: она говорит нам о скорости, с которой мельчайшие частички, которые приближенно можно считать шариками, движутся в жидкости под действием данной силы, как, например, в центрифуге, или при осаждении, или, наконец, в процессе диффузии. В области малых чисел Рей­нольдса, т. е. при

<1, линии v вокруг цилиндра имеют такой вид, как на фиг. 41.5.
