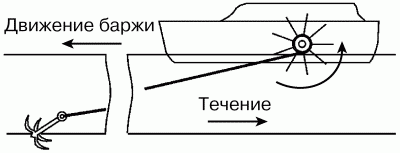

Схематически устройство подобной баржи, двигающейся против течения реки представлено на рис. 25. Баржа была снабжена большими водяными колесами, расположенными по ее бортам, наподобие тех, которые применялись на водяных мельницах, а также на так называемых «колесных» пароходах. На валу водяных колес помещались два барабана лебедки, на которые наматывались тросы. Эти барабаны могли соединяться с валом и отсоединяться от него.
Рис. 25. Схема устройства безмоторного судна, движущегося против течения реки.
Двигалась
Пока баржа двигалась, наматывая на барабан трос второго якоря, первый якорь, трос которого был намотан на первый барабан, теперь отсоединенный от вала, быстренько отвозился на лодке вперед и забрасывался так же, как и предыдущий якорь. Затем первый барабан соединялся с валом водяных колес, а второй – отсоединялся от него. При движении баржи на первом тросе, второй якорь уже известным нам способом забрасывался на лодке вперед.
Вот так, или почти так (точной технологии работы этой самоходной баржи не сохранилось, и автор описал наиболее вероятный способ ее действия) двигалось безмоторное судно против течения реки, поражая современников.
5.3. Вопрос. Можно ли отапливать помещение... ветром?
Ответ. Можно получать энергию от ветроэлектростанций, которых так много в Америке и Европе, и отапливать помещение этой электроэнергией. Однако есть способ, позволяющий обойтись без электрической части ветроустановки.

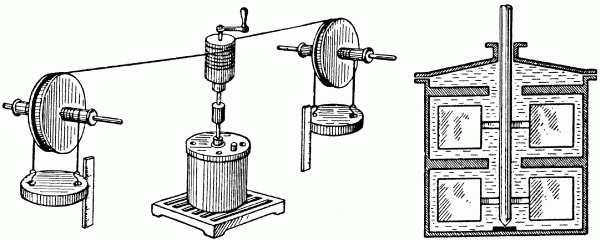

Если в устройстве имеется вертикальный вал, а он почти всегда присутствует на ветряках средней мощности, то с его нижней частью можно без всякой механической передачи непосредственно соединить мешалку Джоуля, хорошо известную из школьного курса физики (рис. 26). Эта мешалка переводит механическую энергию в тепловую.
Рис. 26. Мешалка Джоуля.

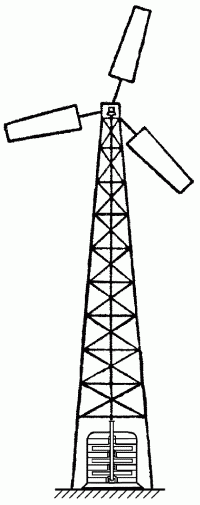

Схема такого ветряка с мешалкой Джоуля представлена на рис. 27. Нижняя часть вертикального вала ветряка соединена непосредственно с валом мешалки Джоуля, изготовленной, например, из обычной 200-литровой бочки. При вращении ветроколеса вода в мешалке, перемешиваемая лопастями, нагревается совсем как в опытах Джоуля. Горячая вода по патрубкам может направляться в батареи отопления или для других целей.
Рис. 27. Схема ветряка, вал которого непосредственно связан с мешалкой Джоуля.
5.4. Вопрос. Говорят, что первый вертолет придумал Леонардо да Винчи и что построенная по его эскизам машина летала. Могло ли такое быть?
Ответ. Интересно, что в игрушки типа летающего пропеллера, которыми забавляются дети сейчас, играли и дети в Средневековье. Установлено,

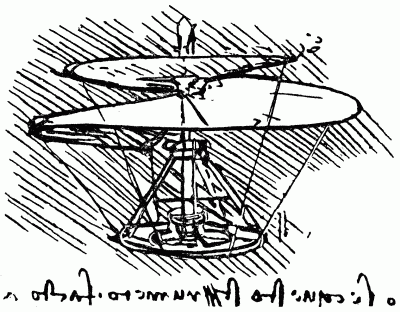

Первый же эскиз большого вертолета создан Леонардо да Винчи (1452–1519). Этот эскиз представлен на рис. 28. Эскиз подписан самим автором – справа налево, и не следует думать, что это «зеркально» перевернутый рисунок. Он был левшой и часто писал таким образом.
Рис. 28. Эскиз вертолета Леонардо да Винчи, подписанный автором.
Вот что сам Леонардо пишет об этой конструкции: «Остов винта должно сделать из железной проволоки, толщиной в веревку; расстояние же от окружности до центра – 25 локтей. Если все будет сделано как следует, то есть из прочной парусины, поры в которой тщательно замазаны крахмалом, то я думаю, что при вращении с известной скоростью такой винт опишет в воздухе спираль и поднимется вверх».
Не так давно распространилось сообщение, что в США на авиазаводе в Сан-Диего по эскизам Леонардо был построен летательный аппарат, который якобы поднялся в воздух, даже с грузом.
Автор утверждает, что этого быть не могло. Или вертолет построен не по чертежам Леонардо, и работала эта машина не по заложенному им принципу, или она никогда не поднималась в воздух.
Если внимательно взглянуть на эскиз Леонардо, то в нижней части машины можно увидеть круглую платформу. По ней должны были бегать люди, вращающие кабестан, к которому крепился воздушный винт. Об этом говорится и в описании принципа работы летательного аппарата. Да и других двигателей, кроме мускульного, в то время просто не было.
Так вот, даже если не говорить о том, что ничтожной мощности этих бегающих людей не хватило бы на отрыв машины от земли, другой эффект уж точно помешал бы это сделать.
Вал винта не мог быть жестко скреплен с платформой – люди, отталкиваясь от платформы, вращали воздушный винт. Значит платформа подвешивалась на валу воздушного винта с возможностью свободного вращения, т. е. на подшипниках. Но тогда в аппарате вращаться стала бы в первую очередь сама платформа, от которой отталкивались ногами люди, а не воздушный винт, испытывающий большое сопротивление вращению – ведь именно винт должен был, «ввинчиваясь» в воздух, поднимать вертолет. А вращению самой платформы ничто не препятствовало.
5.5. Вопрос. Почему вертолет летит намного медленнее самолета?
Ответ. Вертолет поддерживается в воздухе главным образом своим несущим винтом. Для простоты будем говорить только о вертолете с одним несущим винтом, хотя, как известно, бывают и летательные аппараты с двумя винтами, вращающимися в противоположные стороны.
Почему же вертолеты не летают так же быстро, как самолеты? Оказывается, мешает этому именно несущий винт. Когда вертолет летит, а винт вращается (рис. 29), то на одну лопасть винта, которая движется в сторону полета машины, приходится набегающий поток воздуха, по скорости равный сумме скоростей вертолета ?и окружной скорости лопасти ?R. На другую лопасть винта, которая движется в противоположную сторону, приходится набегающий поток, скорость которого равна разности окружной скорости лопасти и скорости полета вертолета. Поэтому, по теории движущегося крыла, первая часть винта будет обладать подъемной силой больше второй, и вертолет будет крениться.
