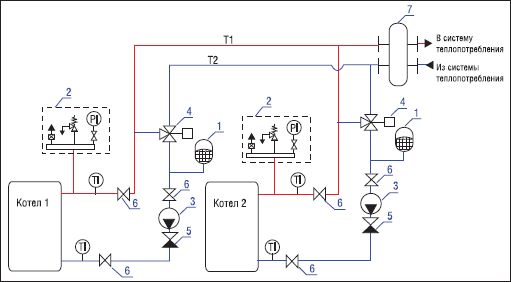

Рис. 4. Установка расширительных баков в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (предусмотрено по одному баку на каждый котел): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 –

запорный кран; 7 – гидравлическая стрелка.

Система с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе может иметь и один расширительный бак. В этом случае он должен монтироваться так, как показано на рис. 5.

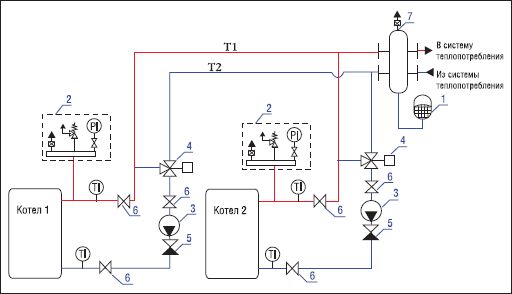

Рис. 5. Установка расширительного бака в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (один расширительный бак на всю систему): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка.

3. Мембранные баки для ГВС

Основное отличие мембранных баков для водоснабжения заключается в том, что вода в них не должна соприкасаться со стенками корпуса, как это допускается в системах отопления. Поэтому в них всегда применяется мембрана камерного типа (в виде мешка). Кроме того, к материалу мембраны баков для водоснабжения предъявляются повышенные требования по допустимости контакта с пищевыми жидкостями.

Подсчет объема воды в системе ведется с учетом воды, содержащейся в трубопроводах и водонагревателе или теплообменнике.

Конструкция некоторых водонагревателей предусматривает наличие демпфирующей воздушной подушки в замкнутом объеме самого водонагревателя. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС и также должен учитываться при подборе расширительного бака ГВС.

Пример установки мембранного бака для ГВС приведен на рис. 6.

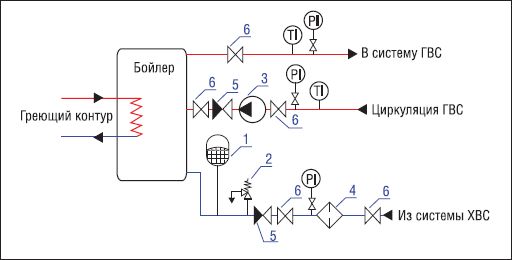

Рис. 6. Установка расширительного бака в системе горячего водоснабжения: 1 – расширительный бак; 2 – предохранительный клапан; 3 – насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран.
