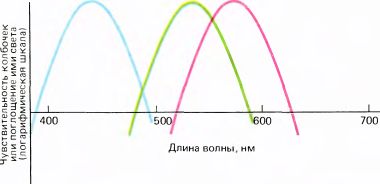

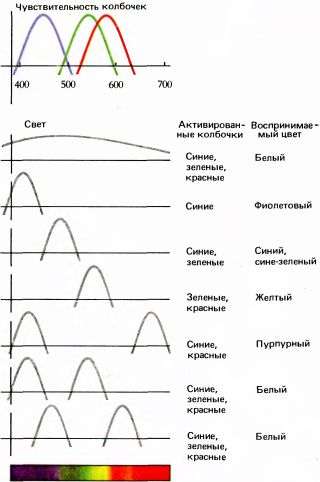

Рис. 120. Верхний график — «чувствительность колбочек» — повторяет график, приведенный на рис. 119. Далее указано, какие колбочки будут активироваться различными смесями окрашенного света и какие будут возникать ощущения.

Теории цветового зрения

Все сказанное выше о зависимости видимого цвета от стимуляции тех или иных колбочек основано на исследованиях, начатых Ньютоном в 1704 году и продолжающихся до сих пор. Изобретательность, которую проявил Ньютон в своих экспериментах, трудно переоценить: в работе, посвященной цвету, он при помощи призмы расщеплял белый свет; воссоединял его компоненты второй призмой, вновь получая белый свет; изготовил волчок с цветовыми секторами, при вращении которого опять-таки получался белый цвет. Эти открытия привели к осознанию того, что обычный свет состоит из непрерывного ряда лучей с различными длинами волн.

В XVIII столетии постепенно выяснилось, что всякий цвет можно получить путем смешения трех цветных компонентов в надлежащих пропорциях при условии, что длины их волн достаточно отличаются друг от друга. Представление о том, что любой цвет может быть «составлен» путем

манипулирования тремя управляющими факторами (в данном случае путем изменения интенсивности трех различных лучей) получило название трихроматичности. В 1802 году Томас Юнг выдвинул четкую и простую теорию, объясняющую трихроматичность: он предположил, что в каждой точке сетчатки должны существовать по меньшей мере три «частицы» — крошечные структуры, чувствительные соответственно к красному, зеленому и фиолетовому. Длительный временной интервал между Ньютоном и Юнгом трудно объясним, но различные «дорожные препятствия» вроде, например, того факта, что желтая и синяя краски, смешиваясь, дают зеленую, не способствовали, конечно, ясности мышления. Решающие эксперименты, прямо и недвусмысленно подтвердившие, наконец, идею Юнга о том, что цвет должен определяться мозаикой трех видов детекторов в сетчатке, были проведены в 1959 году: Джордж Уолд и Пол Браун в Гарварде и Эдвард Мак-Никол и Уильям Маркс в Университете Джонса Гопкинса изучали под микроскопом способность отдельных колбочек поглощать свет с различной длиной волны и обнаружили три и только три типа колбочек. До этого ученые прилагали все усилия, используя менее прямые методы, и за несколько столетий фактически пришли к такому же результату, доказав теорию Юнга о необходимости именно трех типов колбочек и оценив их спектральную чувствительность. Применялись в основном психофизические методы: ученые выясняли, какие цветовые ощущения вызывают различные смеси монохроматических лучей, как влияет на цветовое зрение избирательное обесцвечивание рецепторов под действием монохроматического света, а также исследовали цветовую слепоту.

Изучение эффектов смешения цветов необычайно интересно — настолько его результаты удивительны и противоречат интуиции. Никто без предварительного знания не угадал бы разнообразные явления, иллюстрируемые на рис. 120 и 121, — например, не мог бы предсказать, что два пятна, ярко-синее и ярко-желтое, при наложении друг на друга сольются в белый цвет, неотличимый на глаз от цвета мела, или что зеленый и красный спектральные цвета при их объединении дадут желтый, почти неотличимый от монохроматического желтого цвета.

Рис. 121. С помощью трех диапроекторов и трех фильтров на экран проецируются три перекрывающихся пятна (красное, зеленое и синее). Красное и зеленое при наложении дают желтый цвет, синее и зеленое — бирюзовый, красное и синее — пурпурный, а все три вместе — белый цвет.

Прежде чем обсуждать другие теории цвета, нужно сообщить ряд дополнительных сведений о разнообразии цветов, которое эти теории призваны объяснить. Какие существуют цвета помимо цветов радуги? По моему мнению, имеются три вида таких цветов. Один вид — пурпурные, которые отсутствуют в радуге, но появляются при одновременной стимуляции красных и синих колбочек, т.е. при смешении длинно- и коротковолнового, или, грубо говоря, красного и синего света. Если к смеси спектрального красного и спектрального синего света — к пурпурному — мы добавим надлежащее количество зеленого, то мы получим белый цвет; поэтому мы говорим, что зеленый и пурпурный являются дополнительными. Можно, если угодно, представить себе круговую шкалу, включающую все цвета спектра от красного через желтый и зеленый до синего и фиолетового с последующим переходом к пурпурным цветам — сначала к синевато-пурпурному, затем к красновато-пурпурному и наконец опять к красному. Можно расположить эти оттенки так, чтобы дополнительные цвета располагались друг против друга. Понятие основных цветов не вписывается в эту схему: если определить основные цвета в соответствии с тремя типами рецепторов, то мы выделим зеленовато-желтый, зеленый и фиолетовый, т.е. оттенки, вряд ли согласующиеся с представлением о трех чистых базовых цветах. Но если под основными подразумевать три цвета, из которых можно получить любой другой оттенок, то упомянутые три цвета этому критерию удовлетворяют, как, впрочем, и любые другие три достаточно далеко отстоящие друг от друга цвета. Таким образом, ничто из сказанного выше не обосновывает представление о трех единственных основных цветах.

Второй тип цвета получается от добавления белого к любому цвету спектра или к пурпурному; мы говорим, что такое добавление «разбавляет» цвет, делает его бледнее — на профессиональном языке говорят, что белый уменьшает насыщенность цвета. Для подбора двух идентичных цветов мы должны сделать их одинаковыми по тону и насыщенности (выбрав, например, соответствующее положение на цветовом круге и затем добавив нужное количество белого), а потом уравнять по интенсивности. Таким образом, мы можем определить некоторый цвет, задав длину волны света (или в случае пурпурного — дополнительного к нему цвета), относительное содержание белого света и число, характеризующее интенсивность. Математически эквивалентная возможность определения цвета состоит в задании трех чисел, представляющих относительные влияния света на три типа колбочек. В любом случае необходимы три числа.

Типичным примером цвета третьего типа, не укладывающегося в приведенные выше объяснения, является коричневый. Я вернусь к нему позднее.

Герман Гельмгольц принял и отстаивал теорию Юнга, которая приобрела известность как теория Юнга—Гельмгольца. Между прочим, именно Гельмгольц объяснил, наконец, феномен, упомянутый в начале этой главы и заключающийся в том, что смесь желтой и синей красок дает зеленую. Вы можете легко убедиться, насколько это отличается от смешения желтого и синего света, проделав следующий опыт, для которого вам понадобятся всего лишь два диапроектора и немного желтого и синего целлофана. Сначала прикрепите желтый целлофан к линзе одного проектора, а синий — к линзе другого и наложите проецируемые изображения друг на друга. Отрегулировав относительные интенсивности, вы получите в зоне перекрывания чистый белый свет. Этот вид смешения цветов мы уже рассматривали; как мы тогда объяснили, белый свет возникает из-за того, что совместное воздействие желтого и синего света активирует все три системы колбочек с той же относительной эффективностью, что и широкополосный, или белый, свет. Теперь выключите один проектор и расположите оба фильтра перед другим; вы получите зеленый цвет. Чтобы понять, отчего так происходит, мы должны знать, что синий целлофан поглощает из белого света длинноволновую часть, т.е. желтый и красный, а остальную, которая выглядит синей, пропускает, в то время как желтый фильтр поглощает в основном синюю

часть, а остальную, кажущуюся желтой, пропускает. Схема на рис. 122 показывает спектральный состав света, пропускаемого каждым фильтром. Обратите внимание на то, что в обоих случаях пропускаемый свет далек от монохроматического. Желтый свет — это не узкополосный спектральный желтый, а смесь спектрального желтого с более короткими зелеными, более длинными оранжевыми и красными волнами. Аналогичным образом, синий — это спектральный синий с примесью зеленого и фиолетового. Почему же в таком случае мы видим только желтый или только синий цвет? Дело в том, что ощущение желтого — результат одинаковой стимуляции красных и зеленых колбочек без какого-либо воздействия на синие колбочки; такую стимуляцию можно осуществлять как спектральным желтым (монохроматическим светом с длиной волны 580 нм), так и более широким волновым «мазком», который обычно свойствен пигментам, — нужно лишь, чтобы ширина спектра не была чрезмерно велика и спектр не содержал коротких волн, стимулирующих синие колбочки. Аналогичным образом, спектральный синий свет оказывает приблизительно такое же воздействие, как синий плюс зеленый плюс фиолетовый. Теперь при использовании двух фильтров, расположенных один перед другим, мы получим то, что пропускают оба фильтра, т.е. зеленые лучи. Именно в этой области перекрываются приведенные на рис. 128 графики для широкополосного синего и желтого света. То же самое происходит с красками: желтая и синяя краски вместе поглощают весь свет, кроме зеленых участков, которые отражаются. Отметим, что если бы мы использовали в нашем опыте монохроматические желтый и синий фильтры, расположив их один перед другим, они не пропустили бы ничего. Смешивание происходит только потому, что свет, пропускаемый или отражаемый красящими веществами, имеет широкополосный спектральный состав.

Рис. 122. Синий фильтр пропускает довольно широкую спектральную полосу с центром в области 480 нм, а желтый — такую же полосу с центром в области 580 нм. Оба фильтра вместе пропускают только общие для них лучи — свет в достаточно узкой полосе с центром около 530 нм, что дает зеленый цвет.

Резюмируем это многословное объяснение того, почему «желтый плюс синий равен зеленому», следующим кратким утверждением о цвете и красителях: два фильтра, расположенные один перед другим, или две смешанные краски совместно поглощают из белого света все, кроме волн средней длины, т.е. зеленого цвета.

Почему я обсуждаю здесь этот феномен? Отчасти потому, что это объясняет драматичный и сенсационный результат смешения желтого и синего с получением зеленого, но еще больше из-за исторической важности этого результата для подтверждения нашего понимания цветового зрения. Феномен этот физический; он связан с цветовым зрением и биологией примерно так же, как с ними связаны перекрещивание поляроидов и получение черного или добавление к кислоте синего лакмуса и получение красного, — говоря коротко, никак. И все-таки мысль о связи смешения цветов с цветовым зрением еще продолжает смущать многих, и это обусловлено представлением о том, что красный, желтый и синий — основные цвета, а зеленый — нет. Если какой-либо набор цветов и можно признать основным, так это четыре цвета — красный, синий, желтый и зеленый. Как мы убедимся в разделе, посвященном теории Геринга, основание, с которым все четыре цвета могут претендовать на звание основных, мало связано с тремя типами колбочек и значительно больше — с последующей переработкой информации в сетчатке и в мозгу.

(Этим нисколько не обесценивается знание живописцем того факта, что всего тремя красками можно имитировать большинство цветовых оттенков. Но даже мастер в своей области может ошибиться. В одной книге, посвященной ткацкому делу, в главе, излагающей теорию цвета, я нашел утверждение, что если вы смешаете в ткани желтые и синие нити, то получите зеленый цвет. На самом же деле получится серый цвет — по биологическим причинам.)

Цветовая слепота

Из работ Дж. Уолда, У. Раштона и многих других мы знаем, что в основе обычных форм цветовой слепоты, имеющейся примерно у 8 процентов мужчин, лежит отсутствие или нехватка одного или нескольких типов колбочек. Число возможных комбинаций отсутствия или количественного недостатка тех или иных колбочек делает цветовую слепоту весьма сложным объектом исследования.

Иногда цветовая слепота возникает в левом или правом поле зрения после локального инсульта в контралатеральном или ипсилатеральном полушарии. При этом, вероятно, повреждается какая-то высшая корковая зрительная зона, расположенная выше стриарной коры и зоны 18, — зона, названная V₄ Семиром Зеки из Университетского колледжа. Об этих высших зонах мы поговорим в главе 10.

Теория Геринга

Параллельно теории цвета Юнга—Гельмгольца возникла и до недавнего времени казалась с ней несовместимой вторая научная школа. Эвальд Геринг (1834–1918) интерпретировал результаты смешения цветов, предположив, что в глазу и/или мозгу существуют три оппонентных процесса: один для ощущения красного и зеленого, другой для желтого и синего и третий, качественно отличный от двух первых, — для черного и белого. Геринга поразило отсутствие (их невозможно даже представить себе!) цветов, которые можно было бы описать как желтовато-синий или красновато-зеленый, а также «взаимное уничтожение» синего и желтого или красного и зеленого при их смешении в надлежащих пропорциях — цвет при этом полностью исчезает, т.е. возникает ощущение белого цвета. Геринг рассматривал красно-зеленый и желто-синий процессы как независимые в том смысле, что смесь синего и красного дает синевато-красный, или пурпурный; аналогично, смесь красного и желтого дает оранжевый, смесь зеленого и синего — синевато-зеленый, а смесь зеленого и желтого — зеленовато-желтый. В системе Геринга желтый, синий, красный и зеленый могут считаться «основными» цветами. Смотря на оранжевое, каждый может представить его себе как результат смешения красного и желтого, но никому не удается, глядя на красное или синее, видеть в нем результат смешения каких-либо других цветов. (Возникающее у некоторых людей ощущение, будто зеленый выглядит как желтый с добавкой синего, обусловлено, вероятно, их детским жизненным опытом, связанным с наборами красок.) Многим казалось, что представления Геринга о сине-зеленом и желто-синем процессах опираются всего лишь на интуитивные впечатления о цвете. Но поражает, насколько хорошо согласуются мнения людей, которых просили указать точку спектра, где представлен чистый синий цвет без какой-либо кажущейся примеси зеленого или желтого. То же самое можно сказать о желтом и зеленом цветах. Что касается красного цвета, то оценка испытуемых вновь совпадает, но в этом случае они настаивают на том, что нужно добавить немного фиолетового, чтобы устранить чуть заметную желтизну длинноволнового света. [Именно такой субъективный красный при добавлении к зеленому дает белый; обычный (спектральный) красный, добавленный к зеленому, дает желтый.]
