Ручное управление на ходу по курсу и глубине осуществлялось единой рукояткой, расположенной на пульте командира. Система предусматривала автоматическую отдачу аварийных средств при превышении установленной глубины погружения ГА. дистанционное управление бортовыми системами и устройствами, а также световую сигнализацию текущих положений устройств и арматуры.
Для обеспечения безусловной надежности работ всех систем, устройств и корпусных конструкций были предусмотрены те же мероприятия, что и для проекта 1832.
Для обеспечения высокой степени безопасности экипажа были предусмотрены гидравлические резаки
Учитывая принципиально одинаковое назначение ГА по проектам 1906 и 1832, состав их радиоэлектронного вооружения и научно-исследовательского оборудования был унифицирован; были увеличены только рабочее давление забортных приборов (до 600 кГс/см^2 ), дальность действия станции звукоподводной связи (до 9000 м), и диапазон измерений параметров по глубине (до 6000 м).
Для визуального наблюдения забортной обстановки в нижней полусфере при проведении подводных работ предусматривалась установка в нижней концевой переборке двух конических иллюминаторов из органического стекла диаметром в свету также 140 мм, при этом кормовой иллюминатор служил для работы манипуляторным устройством. Кроме того, для наблюдения за внешней средой в носовой полусфере в подводном и надводном положении ГА предусматривалась разработка глубоководной телевизионной камерной установки с тремя камерами на видиконах и тремя (по числу членов экипажа) видеопросмотровыми устройствами, обеспечивающими наблюдение по курсу и в зоне работы манипуляторного устройства.
Для выполнения подводно-технических работ предусматривалась разработка и установка на ГА выдвижного электрогидравлического копирующего манипуляторного устройства, имеющего один полутораметровый исполнительный орган с шестью степенями свободы и поворотный грузовой лоток со сменным инструментом. Оно было установлено в сквозной вертикальной шахте за прочным корпусом и должно было выполнять в пределах обслуживаемой зоны работы, предусматриваемые по проект. 1832.
Управление манипуляторным устройством предусматривалось производить задающим органом с поста помощника командира по НИР. При этом ГА ставился на подводные якоря.
Опять “творческая мастерская” главного конструктора Ю.К.Сапожкова, поддержанная наблюдением ВМФ, вынуждена была пойти на риск введения в проект 1906 более 90% принципиально новых для отечественного подводного кораблестроения технических решений, не подтвержденных опытом эксплуатации. Их успешная реализация в значительной степени зависела от большого количества соисполнителей проекта – разработчиков и поставщиков уникальных материалов и опытных образцов комплектующего оборудования ГА.
С участием институтов ВМФ большой объем исследовательских работ был выполнен специалистами базовых институтов Минсудпрома и других министерств страны.
По рекомендациям ЦНИИ им. акад. А.Н.Крылова, ЦНИИ “Прометей”, ЦНИИ ТС корпусниками бюро под руководством А.П.Правдинского была проведена оптимизация расчетов прочного и легкого корпуса по весовым и прочностным

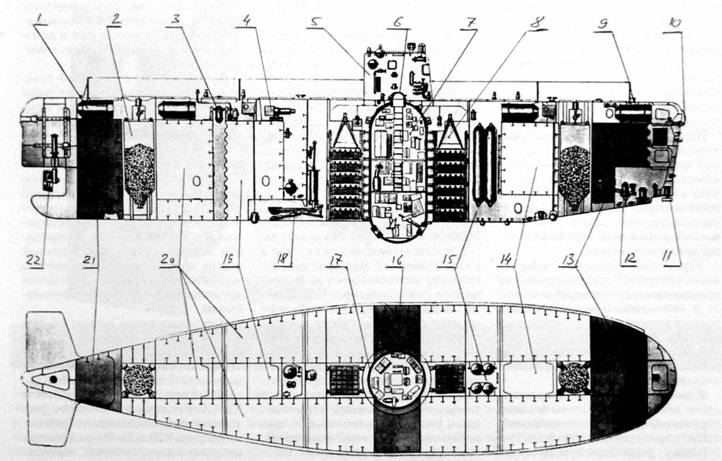

Предварительные данные по физическим свойствам “рафинат-риформинга” и сферопластика, полученные от ВНИФТРИ и ЦНИИ ТС, позволили статикам проектного отдела бюро под руководством Ю.Н.Кормилицына выполнить расчеты нагрузки масс, плавучести и остойчивости “Поиска-6”, разработать методику оценки величин переменных грузов при погружении и всплытии, схему отсеков и цистерн и чертежи общего расположения.
Модельные испытания в бассейне и аэродинамической трубе ЦНИИ им. акад А.Н.Крылова позволили оценить предварительные динамические характеристики ГА, по которым динамикам проектного отдела бюро был выбран оптимальный состав движительно-рулевого комплекса и определены необходимые характеристики движителей. Это позволило выдать ЦКБ “Винт” частное техническое задание на разработку движительно-рулевых колонок и получить от главного конструктора колонок Н.С.Аврашкова ожидаемые весогабаритные характеристики.
Специалисты-системщики бюро с привлечением контрагентов произвели необходимые расчеты и разработали принципиальные схемы бортовых систем, выдав частные технические задания на разработку комплектующих устройств и арматуры.
Электрики бюро с привлечением ЦНИИ СЭТ и контрагентов произвели необходимые расчеты и разработали схему электроэнергетической системы и канализации тока и схему наружного освещения ГА, выдав частные технические задания на разработку погружных электродвигателей и статических электропреобразователей, кабельных вводов и разъемов высокого давления, забортных световых приборов с лампами накаливания и вспышками.

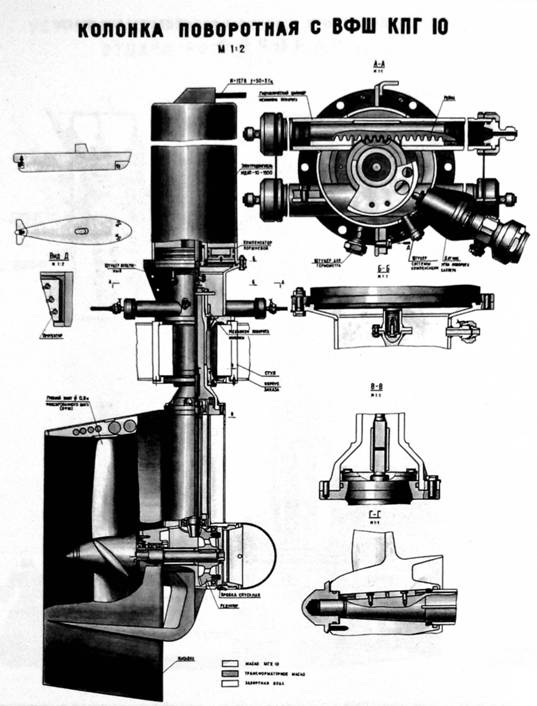

Кормовая движительно- рулевая колонка
Электронщики бюро с привлечением ЦНИИ “Морфизприбор”, КБ “Связьморпроект”, БЭМИ, ЦНИИ “Аврора” и институтов ВМФ определили состав и, по предварительным данным контрагентов, разработали схемы средств гидроакустики, навигации, радиосвязи, дистанционного и автоматического управления и научно-исследовательского оборудования.
Специалисты бюро по устройствам под руководством А.Д.Озерова произвели необходимые расчеты и разработали оригинальные конструкции спускоподъемного, буксирного, якорного и швартовного устройств, входного люка и иллюминаторов.
Специалисты опытного производства под руководством А.А.Танклевского разработали оригинальные конструкции и рабочие чертежи опытных образцов аварийных устройств для стендовых испытаний и камеры высокого давления.
В группе главного конструктора разработали перечень опытно-конструкторских и научно-исследовательских работ, перечень основных тактико-технических элементов ГА и требования к его судну-носителю.
Носовая движительно-рулевая колонка
