Для корректировки чертежей общего расположения оборудования в прочном корпусе по моему предложению впервые в бюро был применен метод объемного проектирования на масштабном макете. Макет прочного корпуса был изготовлен из прозрачного оргстекла, а комплектующее оборудование – из пенопласта в масштабе 1:5. Такой метод объемного проектирования позволял оперативно отслеживать все изменения и наглядно варьировать размещение оборудования и кабельных трасс, добиваясь их оптимальной компоновки в помещениях прочного корпуса.
По результатам работы хозяев помещений легкого и прочного корпуса производственными подразделениями производился перевыпуск чертежей установки оборудования и прокладки кабеля.

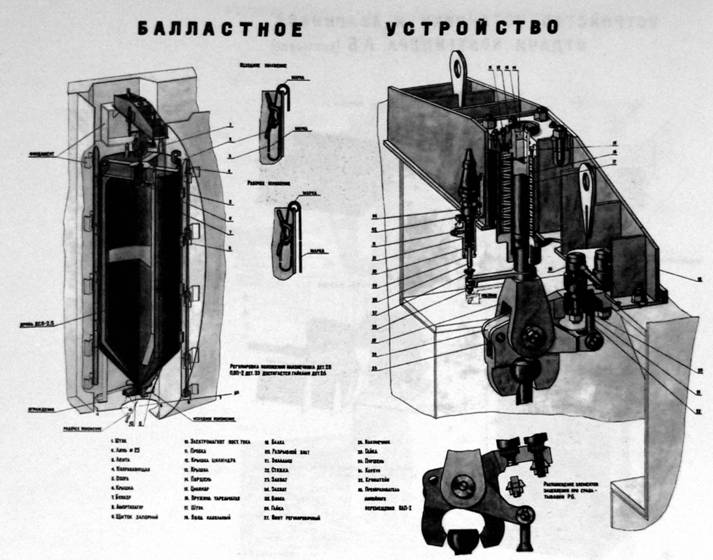

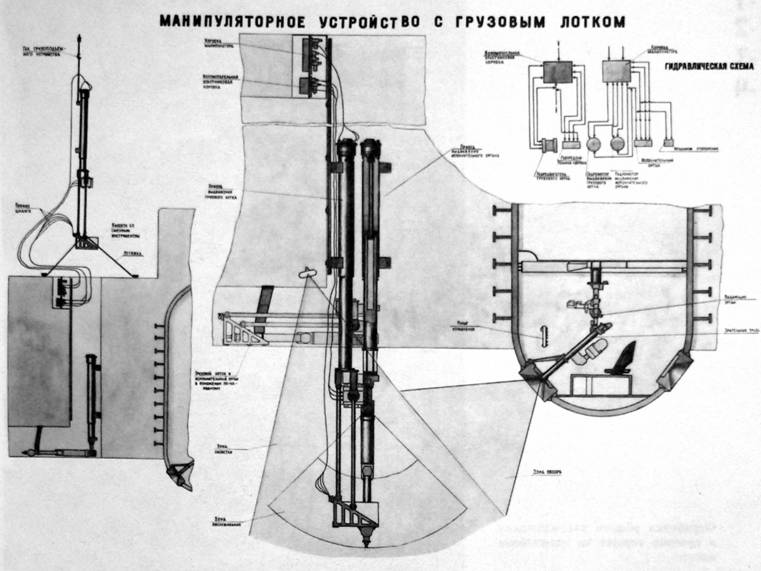

Манипуляторное

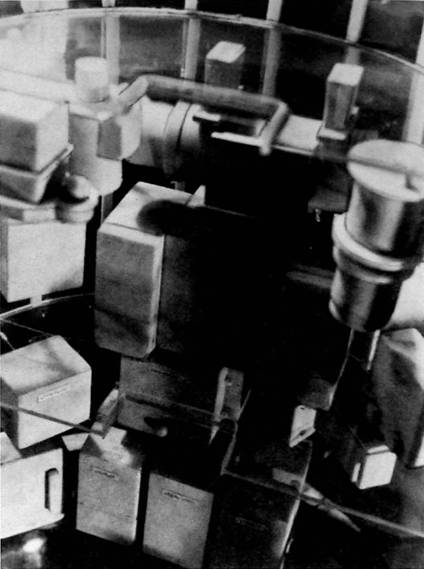

Отработка общего расположения в прочном корпусе на масштабном макете
Специалисты “творческой мастерской” совместно с производственными подразделениями специализаций прорабатывали способы использования ГА, вели отработку его базирования и транспортировки при испытаниях и опытной эксплуатации, разрабатывали программы испытаний и опытной эксплуатации ГА.
Однако на этом корректировка проекта 1906 и конструкторской документации “Поиска-6” не закончилась. Ведь это был первый отечественный батискаф! И, естественно, были промахи и ошибки при проектировании.
В 1973 г. по инициативе ВМФ была проведена экспертиза материалов проекта 1906 в части пожаровзрывобезопасности. Комиссия из специалистов флота и промышленности, назначенная заместителем Главкома по тылу, обнаружила в материалах технического проекта 1906, разработанного ЛПМБ “Рубин” и откорректированного ЦПБ “Волна”, ряд нарушений правил пожарной безопасности и разработала рекомендации по их устранению. Комиссия выставила также ряд конкретных требований к береговому базированию ГА и плавучим средствам обеспечения его испытаний и опытной эксплуатации.
Поскольку цистерны плавучести, заполняемые бензином “рафинат-риформинга”, выполнялись из стеклопластика, появлялась опасность накапливания статического электричества, разряд которого мог привести к искрению, а при наличии атмосферного кислорода – к возгоранию бензина или даже к взрыву.
В связи с этим комиссия рекомендовала вводить в бензин антистатическую присадку “сигбол” для увеличения его электропроводности, предусмотреть на борту 1906-го систему электростатической защиты, обеспечивающей заземление на забортную воду внутренних объемов цистерн с бензином, всех трубопроводов, шлангов, металлических деталей и электрооборудования в легком корпусе, установить огнегасители на патрубки вентиляции цистерн с бензином. Стальные детали буксирного и швартовного устройств предлагалось заменить на латунные, использовать при швартовке и буксировке только пеньковые или капроновые тросы со специальной их обработкой, на борту ГА работать только латунными инструментами и приспособлениями, установить дополнительное буксирное устройство с дистанционной отдачей тросов В состав плавсредств обеспечения эксплуатации необходимо было включить противопожарные катера или суда, на выхлопных трубах плавсредств обеспечения предусматривать искрогасители. В базе “Поиск-6” должен был стоять у специально выделенного пирса, оборудованного средствами пожаротушения. Наконец, экипаж аппарата и команда обеспечения должны были носить только хлопчатобумажную одежду и обувь без металлических деталей.
Отсутствие судна-носителя ГА и требования по пожаровзрывобезопасности значительно усложняли эксплуатацию, поскольку требовали выхода в море целой эскадры обеспечения в составе морского буксира, противопожарного катера или корабля, танкера для пополнения в море маневровых цистерн “Поиска-6” после каждого погружения, спасательного судна обеспечения с запасами маневровой дроби для пополнения балластных бункеров в море.
И опять производственные подразделения специализаций под руководством главного конструктора проекта вынуждены были производить в 1974 – 1975 гг. корректировку рабочей конструкторской и эксплуатационной документации
Глава 4.2. Черноморские мытарства
Строительство опытного глубоководного аппарата “Поиск-6” началось в 1971 г. Ново-Адмиралтейским заводом по проекту 1906 и рабочей конструкторской документации, разработанной ЛПМ Б “Рубин”.
Руководство строительством на заводе было поручено отделу строителей Д.ТЛогвиненко, имевшему опыт строительства “Севера-2” и “Поиска-2”. Опытный ГА получил заводской номер 01660. Конструкторское обеспечение работ проводилось конструкторами завода под руководством Л.Л.Викторова. Приемку работ завода осуществляли офицеры ВП 208 МО. Старшим наблюдающим по проекту был назначен А.Ф Липеха.
В 1972 г. завод получил необходимый стальной прокати поковки, произвел штамповку лепестков донышек, гибку обечаек, сварку прочного корпуса и 100% рентгеновский контроль швов. В июне того же года прочный корпус был проверен на прочность и герметичность внутренним давлением 600 кГс/см^2 и уже в июле был испытан в заводской плавучей камере ДК-250 наружным гидравлическим давлением 240 кГс/см^2 с замером местных напряжений по программе, рекомендованной ЦНИИ им. акад. А. Н. Крылова.
С начала 1970 г. конструкторское сопровождение строительства опытного ГА осуществляло ЦП Б “Волна”. Группа технической помощи на заводе и производственные подразделения специализаций бюро оперативно решали технические вопросы, возникавшие при постройке ГА, и производили необходимую корректировку конструкторской документации. Группу техпомощи возглавлял А.А.Дозорцев. которого в 1975 г. сменил Ф И.Федечкин.
Своевременно заказав необходимые материалы и комплектующее оборудование по согласованным еще “Рубином” ведомостям, завод с большими трудностями “выбивал" необходимые поставки серийного оборудования. Еше сложнее обстояли дела с опытными и экспериментальными образцами оборудования, которое разрабатывалось и поставлялось заводу через заказчика и ЦПБ “Волна” “Творческая мастерская" с главными конструкторами специализаций принимали все возможные меры по своевременному обеспечению завода необходимыми поставками, вплоть до обращения в министерства должников через Совет директоров и ВПК.
И, тем не менее, поставки шли с большим отставанием от утвержденного графика строительства с окончанием работ в 1973 г.
Задержи вал ис ь стеклопластиковые панели легкого корпуса, погружное оборудование: аккумуляторы, электродвигатели и электромагниты, гидрокомплекс, манипулятор… Несвоевременно поступили уровнемеры и сигнализаторы уровня бензина, гидролокатор “Крильон” и навигационная гидроакустическая станция “Экватор-1”.
Ход строительства рассматривался на оперативных совещаниях с обязательным присутствием главного конструктора проекта или его заместителя: еженедельно у директора завода- строителя и ежеквартально на Совете директоров, назначенном ВПК. Периодически состояние поставок комплектующего оборудования рассматривала оперативная группа ВПК, однако затяжки с поставками продолжались в основном по объективным причинам – либо что-то не получалось по технике, либо из-за перегрузки поставщиков более важными заданиями. Недопоставки сдерживали строительство “Поиска-6”. Более того, заводу-строителю приходилось возвращать ранее поставленное в срок оборудование на ревизию и освидетельствование, поскольку у него истекали сроки гарантий.
Обстановка на заводе была напряженная, и “крайними” в срыве сроков строительства оказывались отдел Д.Т.Логвиненко и группа главного конструктора. Поскольку Логвиненко с Гертиком и Сапожков с Кацманом с 1973 по 1976 г сдавали в Севастополе опытный ГА “Поиск-2”, то в это время “козлами отпущения” на заводе были Л .П .Лазута и я.
Тем не менее в июне 1975 г. готовый прочный корпус был установлен в корпусном цехе и начались монтаж фундаментов под оборудование и подготовка к прокладке кабеля.
