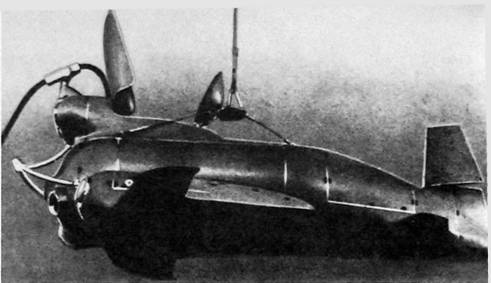

Буксируемый подводный аппарат “Атлант-1”

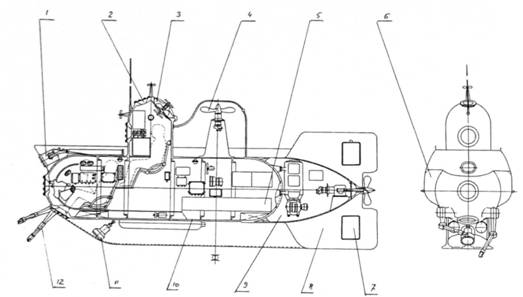

Схема общего расположения глубоководного аппарата ГА-2000, эскизный проект «Гипрорыбфлота»:
1 – забортный прожектор; 2 –

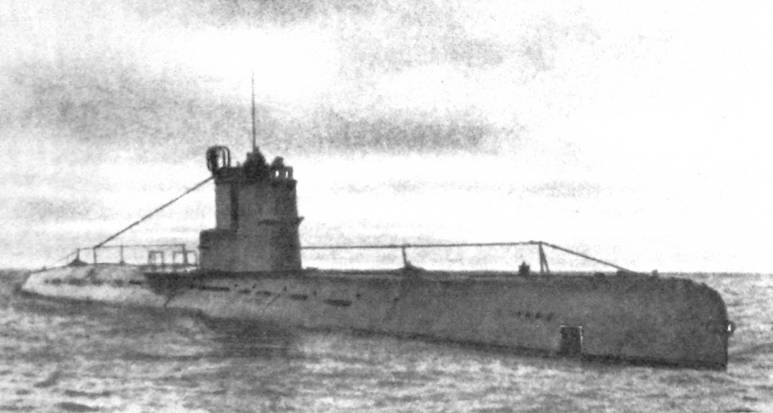

Исследовательская подводная лодка “Северянка"
Он предназначался для проведения комплекса научно-исследовательских работ по изучению океана, а именно – поведения и распределения рыб на глубинах до 2000 м, получения сведений об их вертикальных миграциях, выявления реакции рыб на свет, шум, ультразвук и т.д. на различных глубинах в различное время, исследования распределения фито- и зоопланктона, донных рыб и животных. Кроме того, предполагалось изучать так называемые «ультразвуковые рассеивающие слои», наблюдать за работой орудий глубоководного лова, и, наконец – изучать рельеф дна и структуры фунтов, вести разведку подводных полезных ископаемых, в частности железо-марганцевых конкреций с целью разработки методов их добычи.
В экипаж ГА предполагалось включить не менее двух человек – пилота и исследователя, а продолжительность нахождения аппарата под водой по запасам средств жизнеобеспечения задавалась не менее 24 ч.
Для размещения экипажа и необходимого комплектующего оборудования предлагался прочный корпус цилиндрической формы диаметром 1,3 м, замкнутый сферическими переборками и имеющий цилиндрическую рубку с входным люком диаметром не менее 450 мм. Выполненные проработки показали, что его материалом могла служить свариваемая легированная сталь с пределом текучести не менее 80 кГс/мм^2 . При принятом коэффициенте запаса 1,4 вес корпуса мог составить около 4 т при его объеме около 7 м^3 . Прочный корпус должен был иметь четыре иллюминатора из органического стекла диаметром в свету не менее 100 мм.
Материалом легких корпусных конструкций мог быть принят стеклопластик с удельным весом не более 1,7 т/м^3 .
В качестве бортового источника электроэнергии предлагалось использовать расположенную в прочном корпусе серебряно-цинковую аккумуляторную батарею общей емкостью около 400 А-ч при среднем напряжении 110 В. Выполненная оценка электронагрузки батареи показала возможную длительность подводного хода до 2,5 ч.
Движительно-рулевой комплекс предлагалось выполнить в виде кормового гребного винта фиксированного шага в поворотной насадке и вертикального винта фиксированного шага. Для привода гребных винтов предлагались гидромоторы, работающие от гидронасоса с погружным асинхронным электродвигателем мощностью около 13 кВт. Для питания электродвигателя предусматривался статический преобразователь постоянного тока в переменный. Блок гидронасоса с приводным электродвигателем и всей электрогидравлической арматурой предполагалось разместить вне прочного корпуса.
ГА должен был иметь не менее двух забортных прожекторов
Для самостоятельного плавания были предусмотрены станция телефонной двусторонней звукоподводной связи с судном-носителем на дистанции до 5 км, УКВ приемо-передающая радиостанция, обеспечивающая телефонную связь на дальности до 30 км, эхолот с самописцем, обеспечивающий измерение расстояния до фунта с точностью не менее 2 % в пределах 0 – 2000 м и гирокомпас авиационного типа с точностью курсоуказания около 2°.
ГА планировалось оснастить ловушкой многократного действия – ловить мелких морских животных и рыб, манипуляторами – брать образцы фунта или найденные на его поверхности предметы и укладывать их в грузовой лоток, устройством для разового взятия проб фунта из-под его поверхности, гарпунным гидравлическим ружьем разового действия для охоты на крупных рыб и животных, кино-фотоаппаратом с широкоугольным объективом для съемки забортного пространства через иллюминаторы, гидрофоном с магнитофоном для записи подводных звуков, счетчиком Гейгера для определения радиоактивности воды, приборами для определения температуры, давления и солености воды, фотометр для определения освещенности воды.
Систему погружения-всплытия предлагалось выполнить с балластными бескингстонными цистернами и дистанционно управляемыми клапанами вентиляции. Продуваться цистерны должны были воздухом высокого давления, хранимым в двух баллонах.
Уравнительно-заместительная система предполагалась раздельной. Утяжеление ГА должно было производиться приемом воды самотеком в прочную цистерну, а облегчение – высыпанием стальной дроби из забортных бункеров. Управление водяной и «дробяной» арматурой должно было производиться дистанционно.
Дифферентную систему предполагалось выполнить ртутной и разместить в прочном корпусе. Ртуть специальным насосом должна была перекачиваться из одной емкости в другую.
Система регенерации воздуха в прочном корпусе предполагалась раздельной, при этом воздух должен был обогащаться кислородом из забортных баллонов, а углекислый газ удаляться химическим поглотителем, размещенным в прочном корпусе.
Аварийное всплытие должно было обеспечиваться путем отдачи килевой части ГА ручным или гидравлическим приводом.
Одновременно были рассмотрены методы использования аппарата.
Техническим заданием предусматривалась доставка «ГА-2000» в оперативный район на борту судна-носителя. Было признано целесообразным переоборудование большого морозильного рыбопромыслового траулера типа «Маяковский» в судно-носитель ГА с размещением последнего на палубе судна и спуском-подъемом ГА по кормовому фаловому слипу с помощью фаловых лебедок.
Выполненные авторами расчеты определили представленные в таблице ожидаемые основные эксплуатационно-технические характеристики и схему общего расположения аппарата «ГА-2000».
Разработка технического задания на проектирование «ГА-2000» была завершена в июне того же года, и техническое задание было отправлено в ПИНРО, где рассмотрено научно-техническим советом института и рекомендовано Минрыбхозу как основа для разработки эскизного проекта. Минрыбхоз в 1963 г. поручил Ленинградскому институту «Гипрорыбфлот» по техническому заданию на проектирование «ГА-2000», разработанному его общественным конструкгорским бюро, вести разработку эскизного проекта научно-исследовательского ГА, получившего название «Север-2».
