Проекту отдавались долгие вечера споров и бдений с логарифмическими линейками над расчетами и чертежами. Однако одного энтузиазма было мало, не хватало знаний и опыта. Ведь нужно было спроектировать новое судно, не имевшее отечественных аналогов. А заимствовать из опыта подводного кораблестроения можно было лишь общие принципы проектирования, нужны были принципиально новые для отечественного судостроения технические решения и методы расчетов.

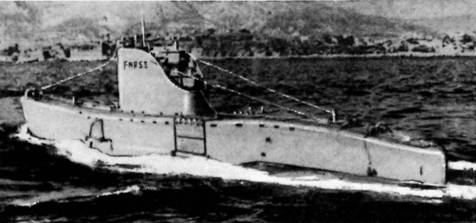

Батискаф FRNS-3 (Франция)
Батискаф “Archimede” (Франция)
Прежде
Следующий вопрос – обжатие основного корпуса, легковесного заполнителя и забортной воды при погружении и их расширение при всплытии. Расчеты показали необходимость водяной уравнительной системы. Но давление воды на приеме составляло 400-500 атмосфер, и для откачки необходимы были насосы с еще большим напором. Готовых насосов и запорной арматуры нет. Значит, нужна новая разработка.
Далее, для подводного маневрирования у грунта необходим движительно-рулевой комплекс, эффективный на малых скоростях хода, ибо на большой скорости ничего не увидишь. Значит, нужна разработка активных рулей – подруливающих устройств, как вертикальных, так и горизонтальных. А поскольку валом через основной корпус не пройдешь (нет дейдвудных сальников на давление 400-500 атмосфер), нужна новая разработка забортных погружных электродвигателей.

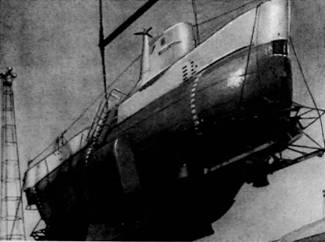

Глубоководный аппарат “Aluminaut” (США)
| Наименование характеристик | Вар. 1 | Вар. 2 | Вар. 3 | Вар. 4 |
| Рабочая глубина погружения, м | 4000 | 5000 | 3000 | 4000 |
| Процент охвата площади океанского дна | 50 | 80 | 25 | 50 |
| Водоизмещение нормальное, т | 374 | 600 | 374 | 600 |
| Длина наибольшая, м | 25,25 | 37,0 | 25,25 | 37,0 |
| Ширина наибольшая, м | 5,0 | 5,6 | 5,0 | 5,6 |
| Высота наибольшая, м | 5,6 | 6,0 | 5,6 | 6,0 |
| Скорость подводная, макс., уз | 6 | 7,5 | 6 | 7,5 |
| Дальность плавания этой скоростью, мили | 50 | 30 | 50 | 30 |
| Скорость вертикальная, уз | 0,3 | 0,3 | 0,3 | 0,3 |
| Дальность плавания с экономической скоростью 3 уз, мили | 75 | 50 | 75 | 50 |
| Автономность общая, сут. | 10 | 10 | 10 | 10 |
| Время непрерывного пребывания под водой, ч | 20 | 20 | 20 | 20 |
| Экипаж
| 8 | 10 | 8 | 10 |
| Вес научно-технического оборудования,т | 3 | 3 | 3 | |
| Материал корпуса | Титан.сплав | Титан.сплав | Низко-легиров.сталь | Низко-легиров.сталь |
Для питания электродвигателей необходима энергетическая установка. По тем временам безальтернативной оказалась аккумуляторная батарея с дизель-генератором для ее перезарядки на поверхности. Но эта громоздкая тепло- и газовыделяющая установка значительной энергоемкости потребует в основном корпусе больших объемов для размещения и обслуживания. Решили вынести аккумуляторную батарею в межбортное пространство, разместив в контейнерах с электроизолирующей жидкостью. Опять новые разработки!
И так – за что ни возьмись. Специалисты утверждали – сделать можно, но готового нет, будь то иллюминаторы или кабельные вводы в основной корпус, станция звукоподводной связи или забортные светильники, гидролокатор или «механические руки» (манипуляторные устройства), устройства системы автоматического управления или телевизионные камеры, механизмы системы воздуха высокого давления или системы гидравлики, устройства аварийного всплытия или системы жизнеобеспечения экипажа. И уйти от перечисленных проблем не было возможности из-за большого забортного давления.
В ходе проектирования рассмотрели четыре варианта судна: два – из титанового сплава для глубин 4000 и 5000 м, и два – из стали, для глубин 3000 и 4000 м.
Решить все возникшие при проектировании проблемы силами только специалистов бюро не представлялось возможным. Консультации с представителями НИИ отрасли показали необходимость проведения большого объема научно-исследовательских и опытно-конструкторских работ.
Проект был завершен к концу 1962 г. 22 марта 1963 г. его одобрила общественная кораблестроительная секция ЦКБ-18, рекомендовавшая руководству бюро «представить проект на рассмотрение в Госкомитет по судостроению, а также включить в план бюро дальнейшую его разработку».
10 мая 1963 г. проект рассмотрело и одобрило бюро секции подводных исследований Океанографической комиссии АН СССР, куда входил контр-адмирал М.А.Рудницкий. Океанографической комиссии было поручено определить круг научных организаций, заинтересованных в строительстве судна с глубиной погружения 5000 м, и наметить перечень научных приборов для этого судна.
Председатель комиссии в своем заключении отметил: «Своевременность и острота постановки вопроса освоения океанских глубин определяется и тем, что политический раздел океана – дело недалекого будущего, и его эксплуатация в значительной степени определит и формы политического размежевания».
Такова предыстория правительственной телеграммы от 4 июня 1963 г.
Утром 6 июня материалы проекта были наскоро рассмотрены у главного инженера 1-го Главного управления Ф.Ф.Подушкина, и докладчиком был назначен П.З.Голосовский – главный инженер бюро.
Тот, сославшись на недостаточную осведомленность и отсутствие времени на подготовку, поручил сделать доклад Е.Н.Шанихину, ведущему проект.
Ф.Ф. Подушкину составило немало труда уговорить ученого секретаря президиума НТС включить в повестку дня доклад всего лишь конструктора 1-й категории. Меня проинструктировали: «Доклад не более чем на 15 минут. Председатель сбивает докладчика встречными вопросами, так что держись, «по бумажке» не получится. Ни в коем случае не перечь, не пугайся «лирических» отступлений председателя – женщин не будет. И еще – поскольку проект официально не рассматривался базовыми институтами, кроме «крыловцев», жди вопросов от представителей других главков. Твой доклад первый, содокладчик от «крыловцев» – В. В Дмитриев. Прямо скажем, задача не легкая, но отступать некуда, дерзай!»

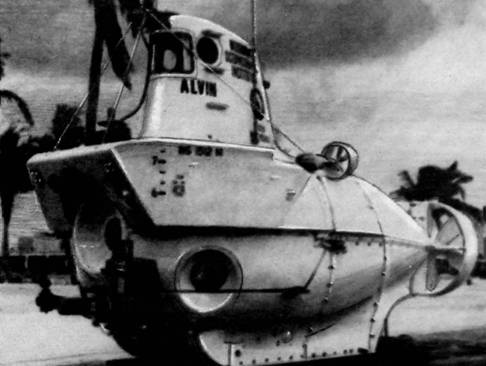

Глубоководный аппарат “Alvin” (США)
На заседании присутствовали заместители председателя Госкомитета, начальники или главные инженеры главков, приглашенные директора институтов и представители предприятий. Председатель Госкомитета пришел последним. Снял пиджак, повесил его на спинку стула, ознакомился с повесткой дня и, сделав краткое вступление, предоставил слово главному инженеру ведущего бюро отрасли.
