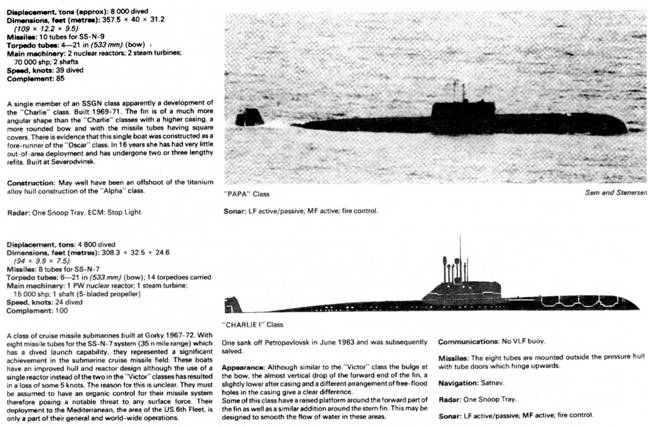

Из "Джейна" можно было понять, что проект 661 (класс "Папа") является дальнейшим развитием проекта 670 (класс "Чарли"). На самом деле, хотя 661 вступила позднее, все-же именно она была прототипом для 670.
ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО
В мае 1960 года СКБ-1 12 (с 1974 г. ЦКБ "Лазурит") было выдано ТТЗ на создание ПЛАРК проекта 670 (с февраля 1965 по новому указанию проекту был присвоен шифр "Скат"). Главным конструктором
Само СКБ было организовано 30 апреля 1953 года при заводе (первый начальник З.А. Дерибин), вначале лишь для разработки рабочей и технологической документации по строительству дизельных лодок проекта 613 (на своем заводе и для Китая), но затем в кратчайшие сроки "встало на ноги" и начало разрабатывать корабли "от нуля".
Самая главная и основная проблема, которую пришлось решать конструкторскому коллективу с самого начала проектирования атомной подводной лодки – снижение массы и габаритов будущего корабля для возможности его проводки по Волге и далее по каналам к месту сдачи, в Северодвинск, с сохранением состава вооружения и других основных характеристик тактико-технического задания.
Естественно, что проектные проработки согласно утвержденным правилам проектирования подводных лодок, с двумя валами, двумя реакторами, с одноотсечной надводной непотопляемостью приводили к неприемлемому росту водоизмещения более 7000 тонн.
Вообще по этому поводу в 60-70-е годы и у нас и у американцев шла бурная дискуссия (на которую до сих пор нет однозначного ответа) – на заре развития атомного подводного флота в США прошла испытания опытная лодка "Тритон", которую пытались создать не только с обеспеченной непотопляемостью в надводном положении, но и способную плавать под водой с одним затопленным отсеком. К чему это привело, догадаться нетрудно: в уменьшенных по объемам помещениях не могли нормально размещаться устройства и механизмы, для каждого реактора и турбин выделялись отдельные отсеки, выросли размерения и водоизмещение (с 3550 т у "Скипджека" до 7750 т), потребовалась более мощная энергоустановка и пошло- поехало. Потом они махнули рукой и отказались от избыточного запаса плавучести: в результате надводная и подводная непотопляемость ПЛА США теперь не обеспечена и основным средством их спасения при возникновении аварий является лишь срочное всплытие. Наши подводные лодки первого поколения строились поначалу также с одноотсечной (надводной) непотопляемостью, но постепенно и у нас пришли к мысли, что нужны новые, более гибкие подходы. По примеру СКБ-143 горьковчане также решили делать лодку с "необеспеченной" надводной плавучестью и одновальной, но и это не решало проблему полностью. И тогда решились на совершенно смелый по тем временам шаг – на однореакторную энергоустановку. В эскизном проекте нормальное водоизмещение составило 2400 тонн.
Потребовалось много сил и энергии, чтобы доказать жизненность смелых идей: ведь по опыту эксплуатации лодок первого поколения как раз и возникали проблемы обеспечения надежности энергоснабжения, требовавшие дублирования АЭУ. Была единственная зацепка для обоснования "однореакторного" решения – тактическое предназначение лодок не предусматривало операций подо льдами Арктики – ведь ракеты из-под воды по крупным надводным целям можно запускать только на открытой воде (крупные корабли во льдах не плавают, а ракета лед не сможет пробить). Не имея льдов над головой, в случае аварии можно было бы осуществить аварийное всплытие и следовать в базу под дизелями и вспомогательными движителями. Военные согласились с доводами конструкторов.
С другой стороны, промышленность на них тоже довольно сильно давила – новые лодки были нужны на флоте, да и цеха надо было срочно загружать. К слову сказать, ко времени защиты технического проекта 670 еще по 150 наименованиям основного оборудования для него характеристики не были утверждены, в числе которых и ракетный комплекс "Аметист", и турбины, и ГАК "Керчь", выбранный как более компактный и легкий по сравнению с еще проектировавшимся "Рубином". Естественно, что технический проект дважды корректировался, вторично с удлинением лодки на 7 шпаций. Это удлинение было связано с тем, что у экспертной комиссии возникли сомнения в правильности заявленной весовой нагрузки Проверка всех статей нагрузок подтвердила, что горьковчане "просчитались" с водоизмещением. Говорят, что Звезду Героя и выговор за это В.П. Воробьев получил в один день.
В
Строительство первого заказа шло с большим трудом, в достаточной спешке, так как примешалась политика, головной корабль нужно было сдать непременно к 50- летию Октябрьской революции. Мало того, дело осложнялось и географическим положением города Горький- необходимость окончательной сдачи корабля на Севере заставляла выводить лодку по Волге до первых чисел октября. Для того чтобы заказ не остался зимовать на верфи или вообще на реке, прорабатывались даже варианты сдачи корабля на Черном море, которые были отклонены. Затем организационными и технологическими мероприятиями дело было исправлено, и второй корпус с передаточного дока пришел к причалам в Северодвинске лишь для погрузки припасов, после чего вышел в море, хотя первый заказ, прибывший на сдаточную базу, фактически еще не был введен в строй. Тем не менее, по сложившимся к тому времени порядкам, 5 ноября 1967 года Председатель Государственной комиссии вице-адмирал А.И. Сорокин подписал акт о приемке в состав ВМФ первой Горьковской атомной подводной лодки, у которой очень много чего было "впервые".

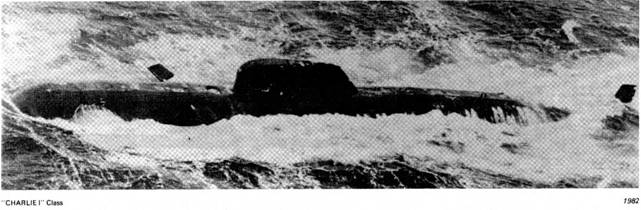

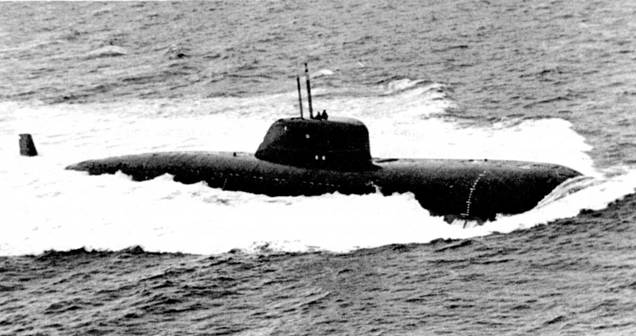

ОБЩЕЕ ОПИСАНИЕ ПРОЕКТА 670
Атомная ракетная подводная лодка проекта 670 имела веретенообразную форму легкого корпуса с эллиптическим сечением в носовой части (с приполнением), где размещались стационарные ракетные контейнеры. Расположение акустических антенн МГК-100 (шумопе- ленгаторная станция кругового обзора МГ-10 "Кола", станции МГ-14, МГ-23, МГ-29) заставило притупить носовые обводы, часть приборов разместили в особом обтекателе верхней части носовой оконечности и в ограждении рубки. Легкий корпус, балластные цистерны, прочная рубка выполнялись из маломагнитной стали и АМГ, надстройка и ограждение рубки – из алюминиевого сплава, в обтекателях ГАС использовался титановый сплав. Все эти "облегченные" материалы в морской воде реагируют друг с другом, вызывая электрохимическую реакцию, хотя и снижают вес высокорасположенных корпусных конструкций. Для защиты от коррозии на лодках были установлены цинковые протекторы, места соединения разнородных металлов имели прокладки, а на корпус накладывался отрицательный потенциал от особого источника электрического тока.
Для уменьшения шумоизлучения и сопротивления движению лодки под водой впервые на подводных лодках были установлены устройства закрытия шпигатных отверстий. Давление воздуха высокого давления увеличивалось с 200 до 400 кг, что позволило применять его на больших глубинах, а также без увеличения габаритов системы увеличить запас ВВД в 1,6 раза. Для повышения живучести и надежности системы воздуха ВД была внедрена кольцевая схема, а также возможность аварийного продувания цистерн главного балласта.
Система гидравлики разделялась на три автономных привода: для общекорабельных устройств, для крышек ракетных контейнеров и для рулевого устройства, что увеличивало надежность системы, а позднее и огнеопасная рабочая жидкость была заменена на негорючую, что снизило пожароопасность.
Все наружные поверхности легкого и прочного корпусов покрывались противогидролокационным резиновым покрытием. Основные размерения: длина – 95,55, ширина – 9,6, ширина по стабилизаторам – 13, осадка крейсерская носом – 7,81, кормой – 6,95 метров. Полное надводное водоизмещение – 3624 тонн (нормальное – 3580 т). Прочный корпус из стали АК-29 рассчитывался на предельную глубину погружения в 300 метров (рабочая – 240), в носовой оконечности на протяжении 21 метра имеет в сечении форму "тройной восьмерки". Запас плавучести – 24 %
