Хороший нож
Шрифт:
Если же сталь ножа излишне мягкая, то лезвие клинка неизбежно «завалится» и перестанет хорошо резать после первых рабочих движений ножа, не говоря уже о соприкосновении мягкого лезвия с твердыми предметами. Клинок ножа, выполненный из мягкой (железистой) стали требует постоянной подточки в процессе работы. Причем возможность быстро подточить нож в походных условиях даже о придорожный камень, воспринимается как несомненное достоинство охотничьего ножа. В результате на режущей кромке клинка от частой заточки появляется заметная вогнутость. Так выглядит «любимый бабушкин нож», сточенный до неприличия.
Для рубящих ножей типа мачете или акути, а также для охотничьего топорика, на первое место выступает такое свойство стали как вязкость. В сочетании с упругостью вязкость обеспечивает хорошие рубящие свойства клинков, тогда как излишняя твердость рубящим клинкам вредна.
Чтобы обеспечить необходимое сочетание твердости, упругости и вязкости клинки изготавливают из разных сортов стали. Если содержание углерода меньше, то такая сталь будет мягкой, более вязкой. Заточить такой клинок можно и камушком речной гальки, и о кирзовый сапог. Если при выплавке сталь будет содержать больше углерода, то она станет твердой. Очень высокое содержание углерода (более 2-х процентов) говорит о том, что это уже не сталь, а хрупкий чугун. Углеродистая сталь на зарубежных ножах обозначается «The carbon» (углерод). Наиболее часто в серийных зарубежных моделях используется низкоуглеродистая сталь 400 и 420.
Углеродистая сталь легко затачивается и хорошо режет, но быстро кородирует – ржавеет. Однако, следует знать: если завернуть поржавевший клинок в тряпочку, пропитанную керосином, то через сутки от ржавчины не останется и следа.
Добавляя при выплавке стали различные комбинации легирующих материалов, получают особо качественную сталь. Наличие хрома (буква X в обозначении марки стали) делает сталь не только твердой, но и упругой, что особо ценится для ножевых клинков. Для производства серийных отечественных ножей часто используют нержавеющую сталь марки 95X18 и 110X18, в состав которых входит до 18% хрома. Однако наличие хрома вовсе не означает автоматического появления у клинка антикоррозийных свойств. Только в процессе термической обработки на поверхности клинка образуется пленка с большим содержанием хрома, которая защищает нож от коррозии. В дешевых ножевых изделиях, где применяется сталь с незначительным содержанием хрома, защитная пленка очень тонкая и стачивается за 2 – 3 приема. Именно такие ножи с надписью «Stainless steel» (нержавеющая сталь) привозят из Китая.
Если добавить при выплавке немного кремния (буква С в обозначении марки стали), то клинку будет обеспечена особая твердость. Ведь древний кремниевый нож был твердым и острым орудием. Поэтому лезвие клинка, изготовленного из современной стали содержащей кремний, очень острое и износостойкое, что фактически является современным использованием технологии изготовления доисторического кремниевого ножа. Правда, клинок, изготовленной из стали с добавлением кремния, становится излишне хрупким и ломким – совсем как древний кремниевый нож. Современные технологии снова предлагают нам комбинацию доисторического и современного опыта: лучшие ножи, изготовленные из довольно мягкой стали, имеют лезвие с напылением тонкой керамики. Получается, научно-технический прогресс снова ведет нас в каменный век – к кремниевым ножам.
Помимо хрома (для неоржавляемости) и кремния (для твердости) при выплавке ножевой стали добавляют и другие легирующие присадки. Никель увеличивает твердость стали и ее стойкость к ржавлению, но понижает вязкость стали. Небольшие дозы кобальта увеличивают ударную вязкость. Вольфрам, марганец и молибден повышают стойкость ножа к износу. Например Златоустовский металлургический завод использует для своей серийной ножевой продукции отличную нержавеющую сталь
Добавки ванадия, наряду с прочностью обеспечивают ножевой стали упругость – необходимое качество для инструментальной стали, которая обычно идет на изготовление штампов. Клинок из инструментальной стали является твердым и упругим (прочным), острое лезвие не деформируется и не выкрашивается даже от сильного удара. Углеродистая сталь «Carbon V», легированная ванадием, прекрасно подходит для изготовления массивных ножей типа мачете, кхукри и топоров.
Нержавеющая сталь – более твердая и упругая, клинок из нержавейки, хоть и трудно затачивается, но хорошо держит заточку. Сталь названа «нержавеющей», однако, если забывать тщательно протирать лезвие после разделки мяса или рыбы, то полированная нержавейка быстро покроется сыпью ржавчины.
Сочетание твердости и упругости клинка также обеспечивается термической обработкой – закалкой. С тех пор как человек научился добывать железо, он стал прибегать к закалке, чтобы превратить мягкую «железяку» в твердый и упругий клинок. Еще Гомер упоминает в «Одиссее»: «как погружает кузнец раскаленный топор или секиру в воду холодную, и зашипит с клокотаньем железо, – крепче железо бывает, в огне и в воде закаляясь…»
Многие века считалось, что колдовское таинство закалки металла зависит от среды, в которую погружают нагретый клинок. За одними жидкостями признавалась закаливающая способность, за другими – нет. Помимо простой воды с глубокой древности для закалки применяли растительное масло, нефть, растворы щелочей и кислот. Использовали и кровь животных. Существует такая легенда: для приобретения особых качеств, раскаленный клинок для его закалки вонзался в тело живого раба. Потом русский ученый-металлург Дмитрий Константинович Чернов в середине XIX века доказал, что жидкая среда для закалки вовсе ни при чем. Структурные преобразования в металле зависят от температуры нагрева и содержания углерода в железе. Высокое содержание углерода позволят закаливать сталь до сверхвысокой твердости. Многие просто одержимы идеей высокой твердости клинка, несмотря на возможную его поломку и зазубрины на лезвии, образующиеся при работе.

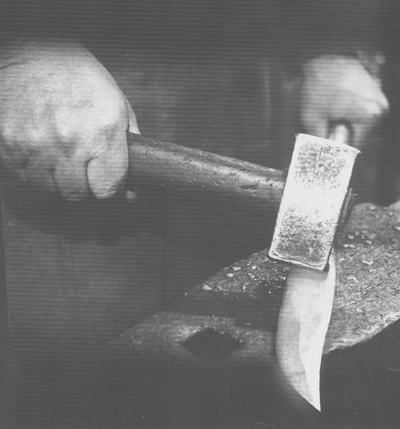

Кроме закалки для изготовления ножевых клинков используется технология цементации. В процессе ковки нагретую железную полосу несколько раз посыпают чугунной крошкой и многократно проковывают, складывая несколько раз эту полосу вдвое. В результате многократного повторения этих операций науглероженные чугуном прослойки распределяются по всей заготовке. Клинок, выполненный из такой заготовки, где чередуются твердые и мягкие слои, имеет хорошие режущие свойства и упругость – не ломается и не крошится при сильных ударах.
Применяется и особая цементация с азотированием: металлическую заготовку помещают в металлический ящик (типа мангала для приготовления шашлыков), засыпают туда уголь, приготовленный из твердых пород древесины (дуб, вяз, саксаул), и опилки рогов, копыт и костей животных. Закрытый ящик нагревают в кузнечном горне до температуры около 1000 градусов и выдерживают в огне около 6 часов. Углерод (из древесного угля) и азот (от рогов и костей), проникая внутрь металлической заготовки, обеспечивает поверхностную прочность будущего клинка. Этим способом изготавливали на Кавказе знаменитую «гурду»: клинок долго томили в горячем порошке из жженых лошадиных копыт. Твердость обработанного цементацией лезвия достигает запредельных величин – в 75 – 80 единиц по Роквелу.
Технология изготовления хорошей ножевой стали подчиняются общему правилу: режущая кромка клинка обязательно должна быть твердой, а основное несущее «тело» клинка – упругим (вязким) при невысокой твердости. Это достигается искусством неравномерной закалки клинка или цементацией разных его частей. Раньше неравномерную закалку создавали так: обмазывали огнеупорной глиной те места клинка, где нужна была вязкость, оставляя незащищенными режущие кромки, где необходима высокая твердость. Сейчас целенаправленную закалку ведут токами высокой частоты (ТВЧ) и лазерным лучом.
