Пружинная штанга Optimizer™ устанавливается в круглое отверстие в хвостовике рукояти и крепится винтом под шестигранный ключ. Когда лезвие находится в полностью раскрытом положении, штанга Optimizer™ может быть снята или переустановлена.
Эта простая механическая конструкция легко видна без разборки ножа. Но есть одна тонкость — каким образом пружинная штанга достигает различных напряжений, перегибаясь через различные точки, расположенные на планке спинки рукояти.

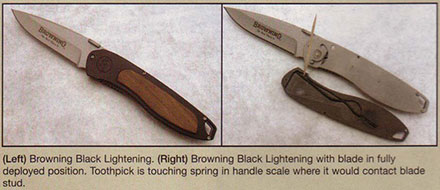

Browning
Механизм вспомогательного открывания Accelerator использует пружинную штангу круглого сечения, расположенную в накладке рукояти напротив запорной пластины.
Во время раскрывания лезвия большим пальцем штырь пружины из прижатого положения перемещается на 30°, и пружинная штанга начинает выталкивать лезвие.

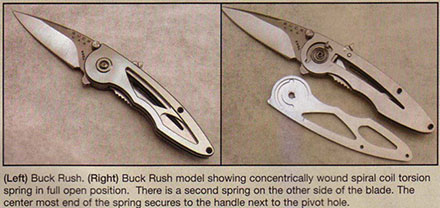

Buck
Компания Buck пользуется своей собственной конструкцией механизма вспомогательного открывания. Эта конструкция состоит из двух концентрических витых торсионных пружин, расположенных на поворотной оси лезвия, по одной на каждой стороне. Данный тип пружин обеспечивает постоянное, прогрессивно увеличивающееся давление из полностью раскрытого до полностью закрытого положения. Проблемой является безопасная фиксация лезвия в закрытом положении и быстрая готовность к открыванию.
Эта конструкция использует толкающий штифт в лезвии, который перемещается в направляющих канавках, вырезанных в обоих лайнерах (внутренних прокладках). При закрытом положении лезвия штифт встает в отводное запорное положение под прямым углом к канавкам, где удерживается давлением пружины до начала ручного открывания. При открывании лезвия штифт перемещается по направляющим под воздействием пружин.

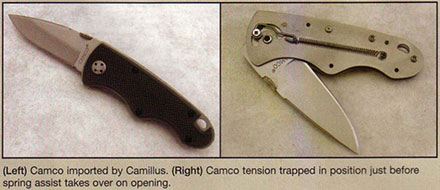

Camco
Новый механизм раскрывания ножей Camco, импортируемых Camillus, использует спиральную витую пружину, установленную на лайнере (внутренней прокладке), которая выталкивает лезвие с помощью соединительной штанги, крепящейся к лезвию через С-образную прорезь в лайнере. От закрытого состояния до угла раскрытия (примерно 45°) пружина помогает закрыть или удержать лезвие в неподвижном состоянии. От 45° до полного открытия пружина работает на выталкивание лезвия.

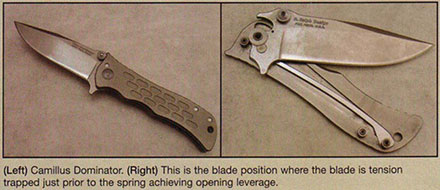

Camillus
Camillus производит механизм вспомогательного открывания под торговой маркой Robo Power. Используется пружинную штангу прямоугольного сечения, размещенную рядом с клинком, и стратегически расположенный скрытый штырь на хвостовике лезвия. Эта конструкция обладает преимуществом перед другими — в ней отсутствует рычаг открывания при закрытом лезвии. Толкающий штырь находится под осью вращения лезвия. При открывании лезвия штырь перемещается из поджатого положения между осью и пружиной в положение, когда пружина выталкивает лезвие, толкая при этом штырь. Толкательное движение пружины прекращается при наполовину раскрытом лезвии, и его дальнейшее открывание происходит по инерции.
Между лезвием и лайнером расположены стопоры, предотвращающие случайное открывание.

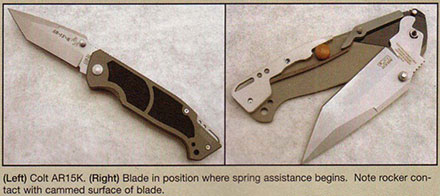

Colt
Система компании Colt, которая называется Rockloc, использует пластинчатую пружину, воздействующую на V-образное коромысло, работающее как вспомогательный открыватель, а также для запирания лезвия в открытом состоянии. Когда нож открыт, длинный рычаг коромысла входит в ступенчатый вырез хвостовика лезвия, запирая его в этом положении. Для складывания лезвия нужно нажать на короткий рычаг коромысла, как при использовании замка lock back. При закрывании хвостовик лезвия передвигает длинный конец коромысла в направлении

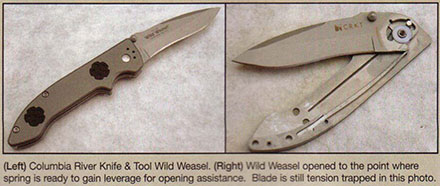

Columbia River Knife and Tool
Компания Columbia River Knife and Tool осуществляет продвижение на рынке своих двух новых моделей с патентованным вспомогательным механизмом открывания, производимыми в Америке. Этот механизм под названием Tailwind использует плоскую изогнутую пластину, расположенную на одной линии с кромкой лезвия в закрытом состоянии ножа.
При закрывании ножа из полностью раскрытого положения внешний конец пластины входит в контакт с поверхностью хвостовика лезвия, находящейся в контакте с замком liner lock при угле примерно 15°, до достижения лезвием своего среднего положения при угле 90°. От этого положения и до угла 30° перед закрытым состоянием лезвия пружинная пластина находится в сжатом состоянии. За 30° до закрытого состояния конец пружинной пластины проходит угол поверхности зацепления замка liner lock, и лезвие зажимается между пружиной и осью лезвия до окончательного закрытия. Раскрывание лезвия большим пальцем делает процесс обратным и, как следствие, вспомогательное пружинное открывание начинается при угле от 30° до 105°. Инерция завершает процесс открытия.

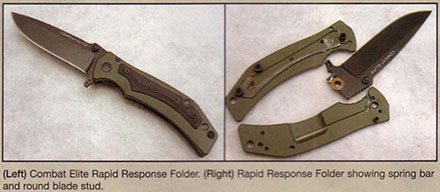

Combat Elite
Складной нож Combat Elite Rapid Response Folder использует вспомогательный механизм раскрывания, запатентованный Уильямом Тэйлором (William Taylor). При складывании лезвия из полностью открытого положения при угле около 15° до средней точки, штырь на стороне осевого конца лезвия входит в контакт с перекладиной пластинчатой пружины. Эта пружинная перекладина расположена в уступе рукояти, на расстоянии от замка frame lock, уступ — прямоугольного сечения. Перекладина расположена параллельно лезвию и на конце внешней стороны имеет кулачковый скат, который вступает в контакт со штырем лезвия.
После контакта, при продолжении закрывания лезвия, дужка штыря лезвия толкает перекладину в направлении спинки рукояти до момента прохождения штыря между перекладиной и осью лезвия. На последних 20° закрывающего движения штырь зажимается между пружинной перекладиной и осью лезвия. Ручное открывание лезвия на первых 20° позволяет пружинной перекладине получить угловое усилие, необходимое для раскрывания лезвия до конца. Ножевой мастер Даррелл Ральф (Darrel Ralph) точно настроил работу пластинчатой пружины для максимального пружинящего действия при минимальной предварительной нагрузке пружины.

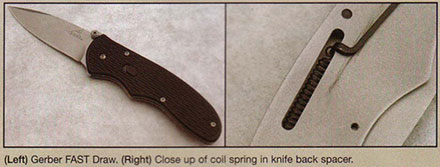

Gerber
Система Gerber FAST (Forward Assisted Spring Technology) Draw — это плод совместного сотрудничества компании Gerber и Батча Вэллотона (Butch Valloton). Цилиндрическая пружина в спинке рукояти тянет соединительную штангу, которая служит не только для открывания, но также действует в качестве запорной штанги лезвия. В лайнерах вырезаны направляющие канавки. При полностью раскрытом лезвии штанга западает в соответствующие боковые запорные прорези в обоих лайнерах и лезвии. Закрывается лезвие посредством передвижения штанги из запорных прорезей таким образом, чтобы движение лезвия позволило штанге двигаться по направляющим канавкам, расположенным вокруг поворотной оси до момента, когда пружина начнет работать на закрывание лезвия.
