Корпус редуктора предохранял шестерни от грязи и пыли. Бронзовые втулки трения, примененные вместо шариковых подшипников или баббитовых вкладышей, имели то преимущество, что в случае износа их можно было изготовить в любой мастерской.
Эксплуатационный вес трактора составлял 2387 кг, из них на заднее ведущее колесо приходилось 1500 кг. Габаритная длина трактора равнялась 3,78 м, ширина 2,03 м, база 1,83 м,
Трёхколёсный трактор «Карлик» (з-д «Возрождение», Марксштадт)
Соблюдая верность тракторному делу, продолжал разрабатывать новые конструкции тракторов Я. В. Мамин. Переехав из Балаково в г. Марксштадт (ныне г. Маркс Среднее Поволжье), он приступил к созданию нового трактора на заводе «Возрождение». В качестве главного конструктора он спроектировал новый трактор, с учётом показателей ставшего популярным «Запорожца» и назвал его «Карлик». В 1924 г. опытный образец трактора проходил всесторонние испытания [19, 21, 27] (рис. 14).

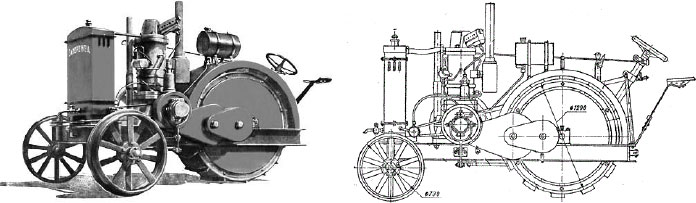

Рис. 14. Трехколёсный трактор «Карлик» мощностью 12 л. с. «Возрождение», Марксштадт. 1924 г.
Сделанный по той же конструктивной схеме, что и ранее сконструированный «Гном», «Карлик» имел одноцилиндровый двенадцатисильный двигатель высокого сжатия, калори-заторного типа, с частотой вращения коленчатого вала 650 об/ мин. Для охлаждения двигателя применялась градирня, топливом служила сырая нефть. Рама трактора «Карлик» была выполнена в виде чугунного литого корпуса.
Трансмиссия состояла из муфты, сцепления конусного типа и главной передачи червячного типа, коробка передач отсутствовала. Чтобы избавиться от сложного в изготовлении дифференциала, для привода задних колёс были сделаны особые муфты, которые при повороте руля расцепляли с ведущим валом одно из задних колёс. Данное техническое решение было защищено патентом на изобретение № 1125 от 26.04.1923 г. «Колёсный трактор», авторы Я. В. Мамин и Н. Я. Мамин.
Диаметр задних металлических колёс равнялся 1,0 м, ширина обода
В 1924 г. трактор проходил испытания на машинно-испытательной станции при Тимирязевской сельскохозяйственной академии у профессора В. П. Горячкина, где получил хорошую оценку: «„Карлик“, безусловно, дает простейший тип сельскохозяйственного трактора применительно к русским условиям».
Колёсный трактор «Коломенец-I» (КМЗ, Коломна)
Специалисты Коломенского машиностроительного завода, приобретшие опыт конструирования тяговой машины на примере воспроизводства в 1919–1922 гг. американского «Могула», получили в 1923 г. задание на проектирование трактора с нефтяным двигателем, как наиболее отвечающему русским условиям. Четыре месяца потребовалось конструкторам, чтобы, используя имеющийся опыт, спроектировать и изготовить собственную модель [28] (рис. 15).
Трактор, получивший название «Коломенец-I», демонстрировался 19 октября 1923 г. на Первой сельскохозяйственной и кустарно-промышленной выставке в Москве, куда его доставил инструктор И. Репин своим ходом.
Рис. 15. Трактор «Коломенец-I». КМЗ, Коломна.1923 г.
Трактор во многом повторял конструкцию «Могула», но с целью снижения веса был сильно упрощён. Раму склепали из швеллеров № 14, цепные передачи заменили шестернями большого размера, вместо радиатора поставили градирню, уменьшили диаметры колёс.
