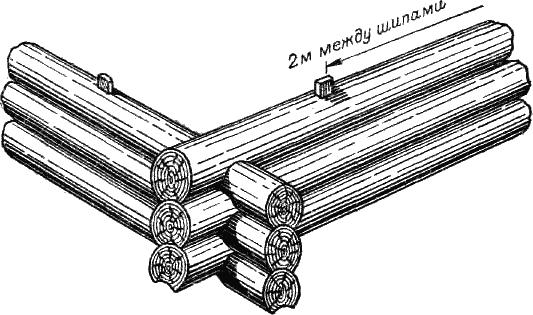

Рис. 79. Рубка в обло.
Рис. 80. Рубка вприсек.
Рубка вприсек (рис. 80) отличается тем, что в чашке оставляется одна четверть невынутой, благодаря чему получается выступ наподобие потайного шипа. Для этого шипа или присека в другом бревне делается сверху соответствующая выемка. Наличие выступа обеспечивает угол от сквозного продувания и препятствует сдвиганию венцов. Общий вид рубки «с остатком» изображен на рис. 81.
Рис. 81.
Шведская рубка (рис. 82) отличается от рубки в обло тем, что концы бревен для красоты обделываются в виде шестигранников и в них выделываются соответствующие впадины.
Рис. 82. Шведская рубка.
Рис. 83. Рубка в лапу.
Рис. 84. Расчерчивание лапы.
Рис. 85. Лапа с коренным шипом.
Рубка в лапу (рис. 83), или рубка «без остатка», дает благодаря клинообразному очертанию концов бревен такое соединение, когда каждый конец плотно зажат своими соседями сверху и снизу.
Расчерчивание этой врубки делается таким образом (рис. 84): конец бревна отесывается в виде куба, вертикальные ребра которого делятся на 8 частей, и затем на двух ребрах по одной диагонали откладывают сверху и снизу по 2/8, а на двух других ребрах откладывают – на одном по 1/8 , а на другом по 3/8. Точки отложения соединяют линиями по боковым сторонам. После пропиливания и стески излишков получается фигура, ограниченная сверху и снизу двумя наклонными плоскостями, расположенными так, что ребро в 6/8 одного бруса накладывается на ребро в 2/8 у другого бруса, а часть в 4/8 накладывается на 4/8 другого бруса. В каждом совмещении в результате получается 8/8, или полная толщина ряда. При одномерных бревнах плотники упрощают работу расчерчивания, заготовляя особые шаблончики из обрезка доски.
Для еще большего уплотнения рубки делают иногда лапу с коренным шипом (рис. 85), называемым иногда «потайным шипом». Шип и длина для него делаются длиною и шириною в 1/3 толщины бруса.
Вторая группа врубок вязки – это случаи, когда конец одного бревна или бруса присоединяется к другому не в конце, а на некоторой промежуточной точке последнего. Сюда принадлежат следующие способы.
Рис. 86. Врубка шипом: а) квадратным; б) продолговатым.
Врубка шипом (рис. 86) – квадратным или продолговатым; последняя врубка называется врубкой гребнем, и ею соединяются между собой, например, насадка мостового быка со сваей. Из чертежа видно, что заплечики сваи скашиваются, чтобы в них не застаивалась вода. При устройстве гнезда для шипа глубину гнезда дают несколько большую, чем высота шипа, чтобы насадка не висела на шипе, а покоилась на всей площади стойки или сваи. Если гнездо делается в нижнем брусе (обвязке), на который опирается шипом стойка, то гнездо делают сквозное или просверливают по его продолжению небольшое отверстие, чтобы в гнезде не застаивалась вода.
Одна из весьма распространенных врубок – это врубка зубом, когда, конец одного бревна или бруса упирается в другое бревно или брус, с силой прижимаясь к нему. Так, например, подкос упирается в сваю, в балку, стропильная нога упирается в затяжку и т. п. В зависимости от величины острого угла между встречающимися частями
Рис. 87. Врубка одинарным шипом.
Зуб одинарный (рис. 87). Глубина трубки от 1/4 до ^1/6 толщины бруса, но не меньше 4 см. При расчерчивании врубки, тупой угол аов делится пополам, и зарубка для упирающейся части делается по равноделящей об. Если линию упора об направить под прямым углом к линии ао, откалывания части вертикального бруса. Для обеспечения врубки против боковых ударов делается зуб с шипом (рис. 88). Шип делается шириною в 1/3 ширины бруса, а глубина ему дается та же, что и глубина врубки зуба, т. е. от 1/4 до ^1/6 толщины, и, таким образом, к концу бруса шип сходит на нет.
При встрече бревен или брусьев под малым углом (меньше 35°) делается зуб не одинарный, а двойной (рис. 89).
Рис. 88. Врубка стропильных ног в бабку зубом с шипом.
Рис. 89. Двойной зуб с шипом.
Конец упирающегося бруса опиливается также по равноделящей. Глубина врубки у конца бруса делается в ^1/6 толщины, а для среднего уступа в 1/4 – ^1/5 толщины. Это делается с той целью, чтобы скалывающие усилия в конце затяжки приходились от обоих уступов зуба по разным плоскостям древесины затяжки.
Необходимость устройства двойного зуба при малых углах наклона объясняется тем, что в этом случае, разложив силу, идущую вдоль упирающегося бруса (ноги или подкоса), на две: одну – идущую вдоль другого бруса, а другую – перпендикулярную к нему, мы получим первую составляющую очень большую, и, следовательно, желательно и распределить ее по площади не одного уступа, а двух.
Если зуб упирается близко от конца другого бруса (рис. 88, 89), то во избежание скалывания конца врубка должна быть удалена от него сообразно величине этой продольной составляющей, что легко определить расчетом.
Иногда, не выпуская свободный конец затяжки, делают вариант этой врубки наподобие изображенного на рис. 90, однако его рекомендовать нельзя, так как плоскость а – б, по которой может произойти скалывание затяжки, здесь слишком мала.
Рис. 90. Вариант врубки зубом.
Рис. 91. Врубка подкоса в стропильную ногу и правила забивки скоб.
Описанные врубки обеспечиваются от расстройства скобами, хомутами или болтами. При разбивке скоб надо соблюдать следующие правила (рис. 91): 1) скоба должна быть направлена под прямым углом к линии, делящей внутренний угол пополам; 2) скоба должна проходить через пересечение внутренних граней соединяемых брусьев (точку а) и 3) скоба должна быть такой длины, чтобы при соблюдении первых двух условий концы ее пришлись против средних линий осей соединяемых брусьев. При применении болтов они проходят посредине толщины брусьев в том направлении, как указано для скоб.
При постановке хомута (рис. 92) он сдвигается ближе к концу врубки, причем хомут с ногой составляет угол около 90°.
Рис. 92. Врубка стропильной ноги в затяжку (одинарным зубом с хомутом).
Врубка сковороднем (рис. 93 и 34) – конец упирающегося бруса обделывается в виде ласточкина хвоста, причем ширина узкой части составляет от 1/2 до 1/3 всей ширины бруса. Эта врубка, называемая иногда ласточкиным хвостом, противодействует усилиям, выдергивающим упирающийся брус.
