Недостатком всего перечисленного строгального инструмента является довольно быстрый износ деревянных колодок, хотя они и делаются из твердых пород. Довольно скоро разрабатывается и гнездо железки при вынимании и посадке последней. Кроме того, если не считать фуганка, остальные приборы имеют малоудобную форму для держания рукой, что приводит к образованию мозолей на руке.

Рис. 116. Американский рубанок.

Эти недостатки устранены в американском рубанке (рис. 116), имеющем чугунную колодку, деревянную рукоять, переднюю шинку и несколько винтов для зажимания и выдвигания колодки. Недостатком этих рубанков является большее

трение чугуна о дерево, чем дерева о дерево, поэтому бывают сорта их, снабженные снизу деревянной приставной пластинкой, которую можно менять при износе.

Рис. 117. Коловорот.

Для долбежки и подшивки шипов, гнезд, краев выемок и т. п. употребляются долота и стамески, как и при плотничных работах (см. рис. 5 и 6), но выбор их по разнообразию ширины гораздо больше, и кроме стамесок прямых применяются полукруглые.

Для сверления дыр применяется коловорот (рис. 117), в который вставляются сообразно потребности перки разного диаметра и разного устройства (центровые и ложечные).

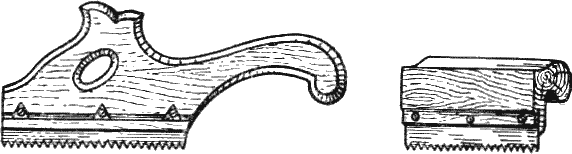

Рис. 118. Фурнирная пила.

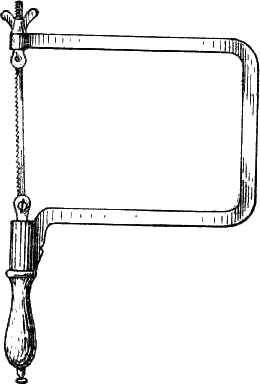

Рис. 119. Лаубзеге.

Рис. 120. Клеянка.

Пила в столярных работах применяется главным образом лучковая (см. рис. 10) с различной степенью крупности зуба и ширины полотна. Равным образом, богаче набор и ножовок (см. рис. 11), причем если приходится делать пропил не во всю ширину щита или доски, то применяется пила фурнирная (рис. 118), а для мелких извилистых сквозных порезок – лаубзеге (рис. 119), т. е. та, которая обычно называется лобзиком и имеет сменную вставную пилку.

Варка клея производится в клеянке (рис. 120), представляющей из себя кастрюлю с водой, в которую вставляется другая кастрюля с клеем. Благодаря этому не происходит пригорания клея и не быстро остывает разогретая масса клея.

Молотки те же, что у плотников, но меньше размером.

Рис. 121. Рейсмас.

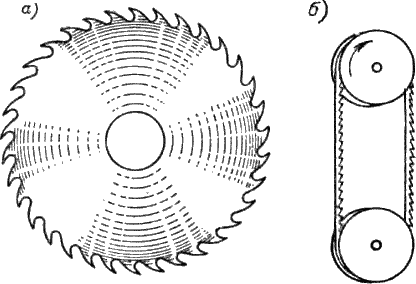

Рис. 122. Пилы: а) циркульная; б) ленточная.

Из вспомогательных инструментов, кроме тех, что применяют плотники (шнур, угольник, малка, циркуль), следует отметить рейсмас (рис. 121) – деревянная колодка, сквозь которую пропущены один или два квадратика, зажимаемые в нужном положении клинышком О. У концов квадратики имеют стальные штифтики, которыми отчерчивают на доске линию, параллельную тому краю доски, вдоль которого будут двигать рейсмас.

Принадлежностью хорошо обставленной столярной мастерской может быть наличие еще ряда менее употребляемых инструментов, причем, учитывая более или менее постоянное пребывание мастерской в одном месте, т. е. ее стационарный характер, представляется вполне целесообразным оборудование ее некоторыми механическими станками, наиболее необходимыми из которых надо считать те, которые освобождают столяра от затраты грубой физической силы. Из них на первом месте надо поставить пилы и затем строгальные станки. Дальше будут идти отборочные, долбежные, шинорезные

и прочие станки, появление которых оправдывается развитием мастерской.

Пилы применяются как циркульные (рис. 122) с зубьями разного сечения, так и ленточные. Те и другие укрепляются в особых станках со столом, причем принимаются меры возможного ограждения для безопасности рабочих, так как из-за большой скорости движения пил работа на них признается одной из самых опасных.

Строгальный станок (рис. 123) в простейшем виде представляет из себя чугунный стол, поперек которого идет щель, а под нею установлен быстро вращающийся квадратный вал с укрепленными на нем двумя ножами, сбивающими у дерева частыми ударами мелкую стружку, совершенно непохожую на длинную стружку, выходящую из-под рубанка. Более сложные станки имеют большее число валов, благодаря чему дерево можно строгать с двух, трех, четырех сторон, выбирать пазы и отбирать калевку.

Имеются модели станков, предназначенные для небольших мастерских, где в одной установке собраны, по возможности, приборы разного назначения, т. е. валы строгальные, сверла, долбежные приспособления и пилы. Такие станки благодаря сложности устройства и мелкости частей пригодны скорее как принадлежность любительской мастерской.

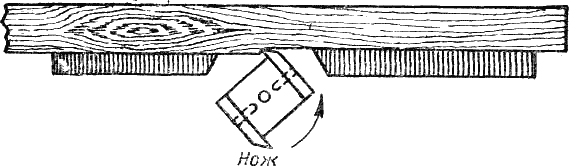

Рис. 123. Схема строгального станка.

Но есть установки, при помощи которых путем замени обрабатываемых частей можно исполнять разного рода работы, пользуясь одним и тем же двигателем. Примером такой установки может служить станок фирмы «Dewalt» (рис. 124). Из постамента Г может быть поднята на разную высоту колонна В, к верху которой укреплен горизонтально полый рельс Д, вдоль которого движется дуга Е, несущая мотор А, заключенный в коробку. На валу мотора насажена дисковая пила, которая при разных положениях мотора может пилить вдоль, поперек и наискось. Если пилу заменять другими приборами, а именно: сверлом, шлифовальным кругом, двойными зубчатками и т. п., то можно дерево сверлить, строгать (вернее – шлифовать), выбирать в нем пазы и т. п. Путем дополнительных приспособлений этот же мотор может быть использован и для токарного станка.

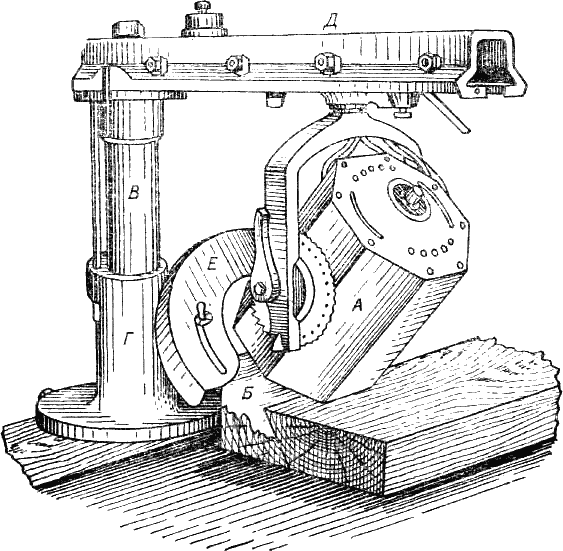

Рис. 124. Универсальный американский станок фирмы «Dewalt».

Эти установки делаются разной мощности и сообразно этому могут быть использованы не только для столярных, но и для плотничных работ, чему способствует то, что станок легко переносится, будучи укреплен на небольшой платформе, в любое место работ.

Глава VIII

Виды столярных работ и соединений

По характеру исполняемых работ столяры подразделяются на три вида: белодеревцы, краснодеревцы и паркетчики.

Белодеревцы исполняют обычные поделки для строительных надобностей (двери, окна, наличники и т. п.) и простую мебель (табуреты, скамьи, столы), оставляя дерево в его естественном виде.

Краснодеревцы выполняют работы более тонкие и сложные, где иногда простое дерево оклеивается фанерой более дорогих сортов дерева [Прежде оклейка производилась главным образом фанерой красного дерева, отчего и мастера назывались краснодеревцами.].

Паркетчики специализируются на изготовлении, наклейке и чистке разных сортов паркета.

Соединения в столярном деле повторяют в основном те же, какие описаны были в плотничных работах, с той разницей, что вследствие малых размеров изделий здесь не имеют места случаи наращивания и редко сращивания, а применяется главным образом вязка и сплачивание со скреплением соединяемых частей посредством клея и деревянных нагелей, т. е. круглых стерженьков. Последние удобны тем, что не мешают потом производить чистую застружку изделий.

Рис. 125. Цивинки.
